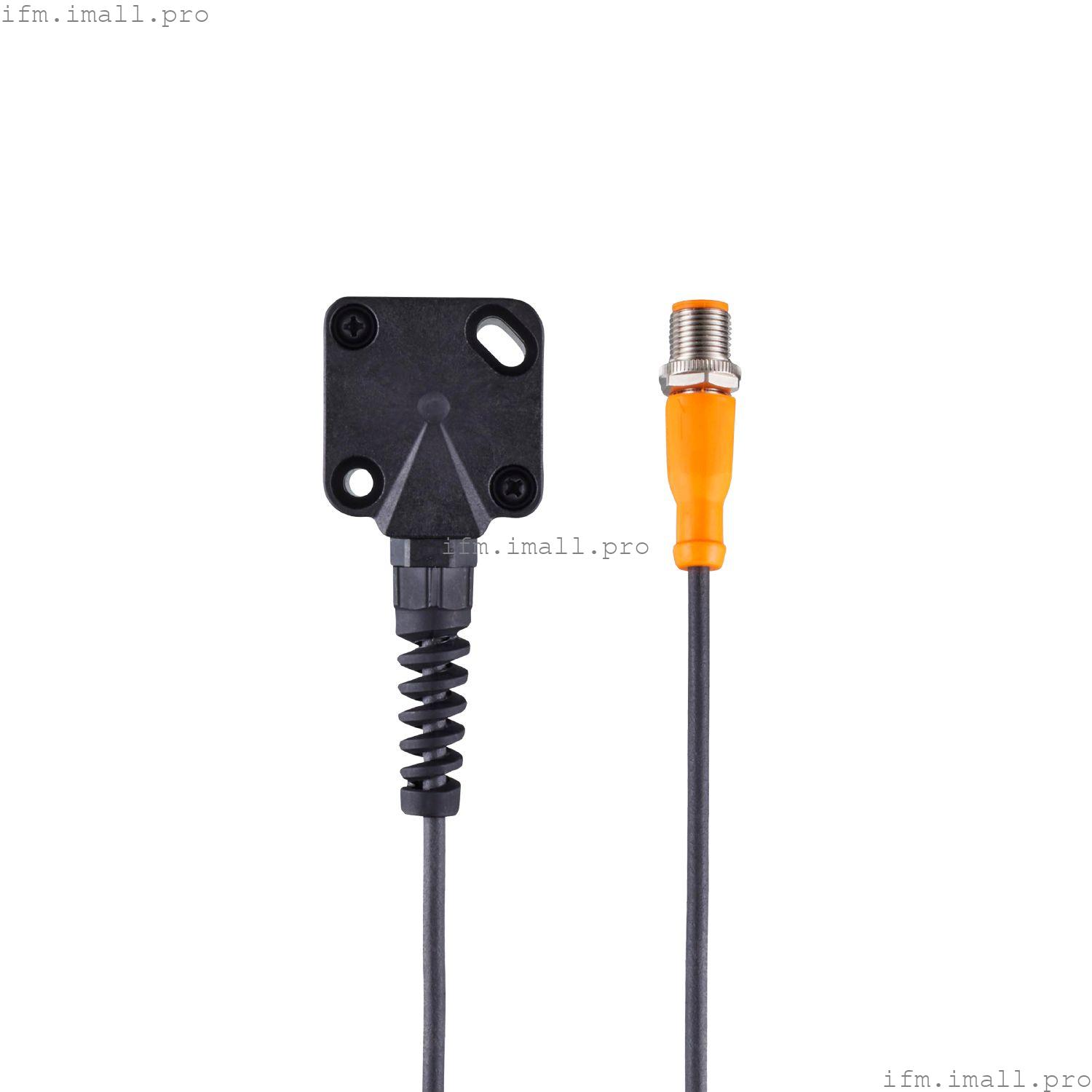

IFM EC2082
R360/INCLINOMETER/4-20mA/II
Датчик наклона
- Точное определение углов наклона
- Высокая повторяемость
- Точный аналоговый выход
- Подходит для использования в мобильных машинах
Технические характеристики
Характеристики продукта
| Количество измерительных осей | 1 |
| Угловой диапазон[°] | ± 90 |
Применение
| Принцип действия | статический |
| Применение | промышленное применение; мобильные решения |
Электрические характеристики
| Рабочее напряжение[В] | 20...30 постоянного тока |
| Потребляемый ток[мА] | < 35 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Защита от обратной полярности | да |
Входы/выходы
| Количество входов и выходов | Количество аналоговых выходов: 1 |
Выходы
| Выходной сигнал | аналоговый сигнал; (см. Характеристики) |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20 |
| Макс. нагрузка[Ом] | 400 |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Количество измерительных осей | 1 |
| Угловой диапазон[°] | ± 90 |
Точность/отклонения
Условия эксплуатации
| Температура окружающей среды[°C] | -30...85 |
| Температура хранения[°C] | -30...85 |
| Влажность при хранении[%] | 90; (без конденсации) |
| Защита | IP 67 |
Испытания/сертификаты
| ЭМС | | EN 61000-4-2 ESD | 4 кВ | | EN 61000-4-3 Высокочастотное излучение | 10 В/м | | EN 61000-4-4 Взрыв | 2 кВ | | EN 61000-4-6 ВЧ провод. | 10 В | | EN 61000-6-3 уровень шума | класс В |
|
| Ударопрочность | | EN 60068-2-29 | 30 g 6 мс / 24000 ударов |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 10 g (10...500 Гц) / 10 частотных циклов по 3 осям | | DIN EN 60068-2-64 | (10...2000 Гц) / 32 часа по 3 осям |
|
| MTTF[годы] | 755 |
Механические данные
| Вес[г] | 191.8 |
| Размеры[мм] | 40,5 x 40,5 x 52,2 |
| Материалы | корпус: PPO |
| Момент затяжки[Нм] | 1.8 |
| Положение установки | вертикальн. |
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Кабель: 0,2 м |
| Разъем: 1 x M12; кодировка: A |
