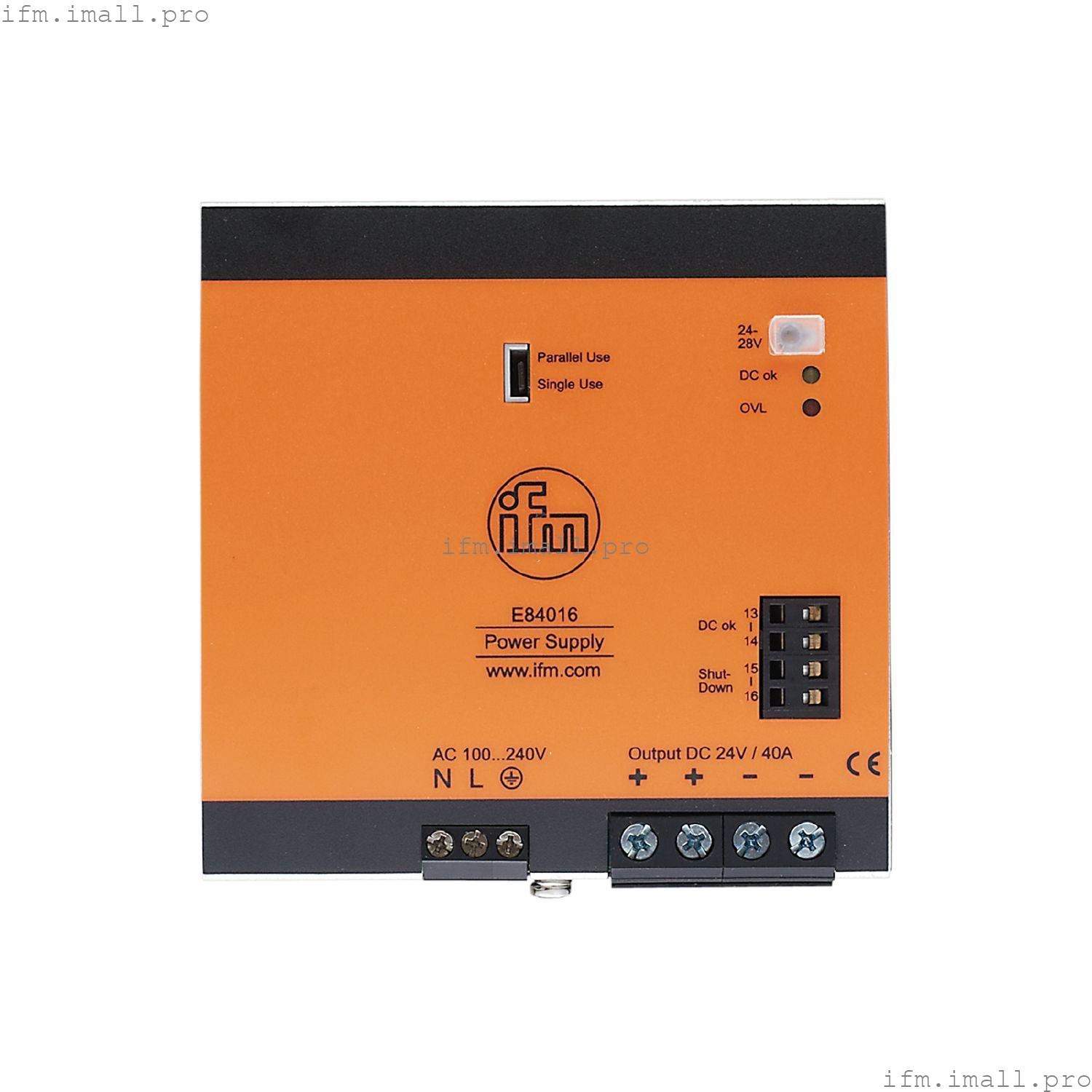

E84016 IFM

IFM E84016

PSU-1AC/24VDC-40A

Источник питания с переключаемым режимом 24 В постоянного тока

  • Для регулируемого питания для контроллеров, датчиков, приводов и промышленной электроники
  • Низкие потери мощности благодаря высокой эффективности
  • Большое время буферизации сети
  • Возможность отключения устройства с помощью импульсного датчика
  • Большие запасы мощности
Купить IFM E84016 PSU-1AC/24VDC-40A или получить консультацию Вы можете по указанным ниже Контактам

Технические характеристики

Электрические характеристики

Частота переменного тока[Гц] 47...64
Допуск рабочего напряжения[%] 15...10
Номинальное напряжение переменного тока[В] < 230
Диапазон входного напряжения переменного тока[В] 100...240
Выходное напряжение постоянного тока[В] 24...28
Класс защиты I; (IEC 61140)
Защита от перенапряжения да; (< 32 постоянного тока)
Выходное напряжение[В] регулируемый; выходное напряжение на SELV, PELV
Макс. выходной ток при мин. выходном напряжении[A] 40
Макс. выходной ток при макс. выходном напряжении[A] 34.3
Макс. пик выходного тока при мин. выходном напряжении[A] 60
Макс. пик выходного тока при макс. выходном напряжении[A] 51.5
Выходная мощность (постоянная)[Вт] 960
Выходная мощность (пик)[Вт] 1440
Примечание по выходной мощности (пиковая)[Вт]
если потребление > 4 с, мощность автоматически снижается до выходной
Коэффициент мощности (номинальное напряжение 120 В переменного тока / 60 Гц) 0.99
Коэффициент мощности (номинальное напряжение 230 В переменного тока / 50 Гц) 0.99
Запас энергии[%] 50
Количество выходных цепей 1
Макс. остаточная пульсация[мВ] 100
Пиковый ток включения (номинальное напряжение 120 В переменного тока / 60 Гц)[A] 17
Пиковый ток включения (номинальное напряжение 230 В переменного тока / 50 Гц)[A] 11
Ограничение пускового тока да
Эффективность (номинальное напряжение 120 В переменного тока / 60 Гц)[%] 93.6
Эффективность (номинальное напряжение 230 В переменного тока / 50 Гц)[%] 94.6
Защита внешнего входа ≥ B-16 A / ≥ C-16 A
Понижение[Вт/К] 24 (60...70 °C)
Время буферизации сети (номинальное напряжение 120 В переменного тока / 60 Гц)[мс] 27
Время буферизации сети (номинальное напряжение 230 В переменного тока / 50 Гц)[мс] 27
Входной ток (номинальное напряжение 120 В переменного тока / 60 Гц)[A] 8.6
Входной ток (номинальное напряжение 230 В переменного тока / 50 Гц)[A] 4.5
Потери мощности (номинальное напряжение 120 В переменного тока / 60 Гц)[Вт] 65.6
Потери мощности (номинальное напряжение 230 В переменного тока / 50 Гц)[Вт] 54.8
Защита от обратной подачи[В] 35

Выходы

Защита от короткого замыкания да
Защита от перегрузки да
Производительность при перегрузке Режим прерывания; В случае перегрузки / короткого замыкания выход поочередно подает непрерывное питание в течение 2 с, а затем отключается на 17 с.
Тип DC-OK сигнал релейный выход
Надежность сигнала DC OK 60 В постоянного тока (0,3 А) / 30 В постоянного тока (1 А) / 30 В переменного тока (0,5 А)

Условия эксплуатации

Температура окружающей среды[°C] -25...70
Примечание по температуре окружающей среды
следите за свободным пространством для конвекции (см. Инструкцию по эксплуатации).
Температура хранения[°C] -40...85
Макс. относительная влажность воздуха[%] 95; (IEC 60068-2-30)
Защита IP 20; (EN 60529)
Степень загрязнения 2; (IEC 62103: токопроводящие загрязнения не допускаются)

Испытания/сертификаты

ЭМС
EN 61000-6-1
EN 61000-6-2
EN 61000-6-3
EN 61000-6-4
EN 61000-3-2Класс А
Устойчивость к вибрации
IEC 60068-2-6±1,6 мм 2...17,8 Гц / 1 г 17,8...500 Гц
Ударопрочность
IEC 60068-2-2715 г 6 мс / 10 г 11 мс
MTTF[годы] 55
Коррекция коэффициента мощности (PFC) выполнено

Механические данные

Вес[г] 2044.5
Корпус прямоугольный
Тип крепления крепление на DIN-рейку; (TH35 (EN 60715))
Размеры[мм] 124 x 125 x 132,6
Материалы корпус: стальной лист

Дисплеи/элементы управления

Дисплей
DC ok 1 x LED
перегрузка1 x LED

Примечания

Замечания
Последовательное подключение выходов применимо только к идентичным устройствам с максимальным общим напряжением до 150 В постоянного тока
Количество в упаковке 1 шт.

Электрическое подключение

Подключение винтовые клеммы:
