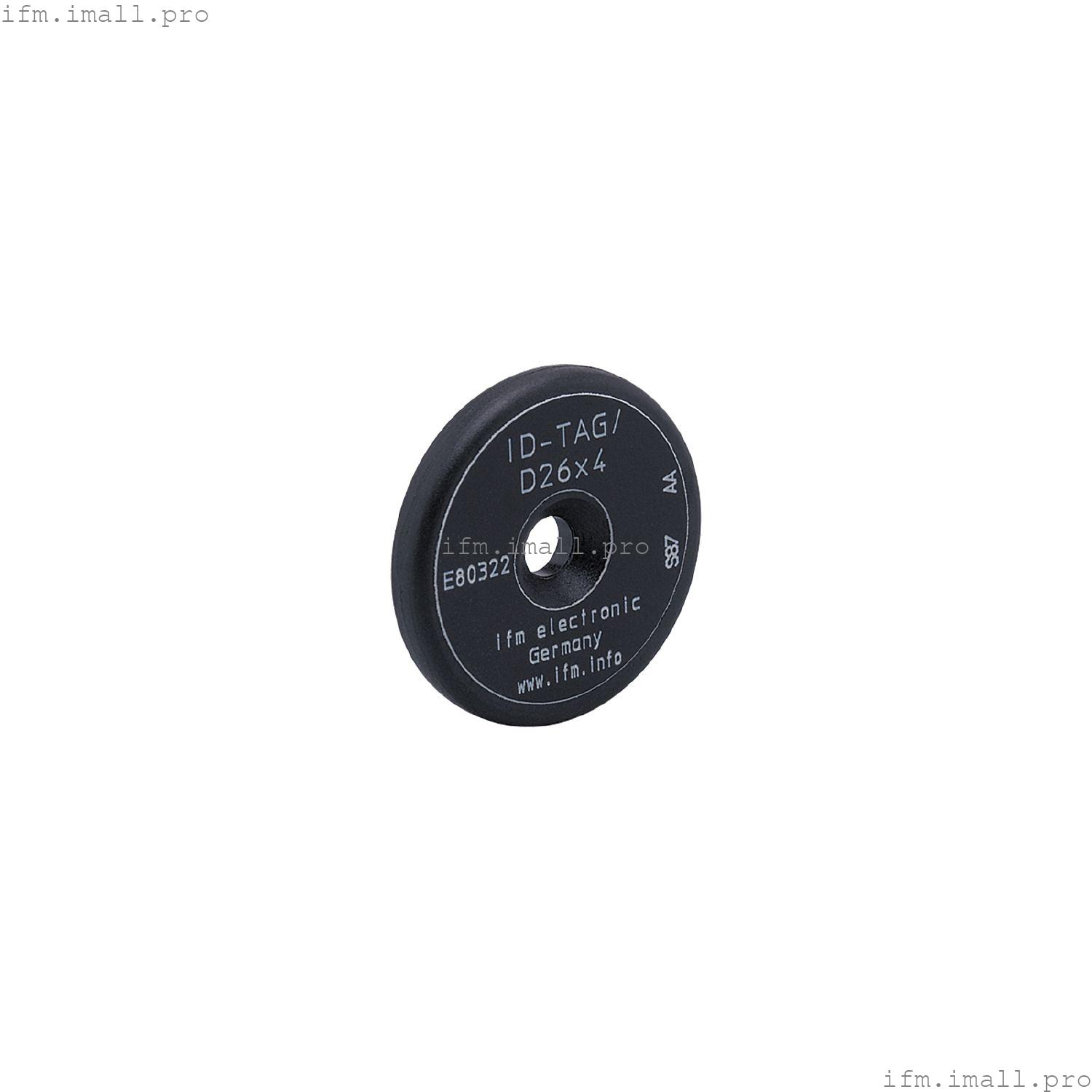

IFM E80322
ID-TAG/D26X4/01
RFID - метка
- RFID метка 125 кГц - Q5
- надежное кодирование держателей заготовок
- Подходит для использования при повышенной температуре диапазон
Технические характеристики
Применение
| Применение | кодирование носителей заготовок на направляющих конвейерах |
| Рабочая температура (активная)[°C] | -25...85 |
| Пиковая температура (пассивн.)[°C] | 200; (продолжительность испытания: 160 °C: 500 x 20 мин, 200 °C: 10 x 20 мин) |
Электрические характеристики
| Рабочая частота[МГц] | 0,125 |
| Объем памяти[бит] | 224 |
| Макс. циклы чтения | неограниченный |
| Макс. циклы записи | 100000 |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...85 |
| Температура хранения[°C] | -25...140 |
| Защита | IP 68 |
Испытания/сертификаты
| Ударопрочность | | DIN IEC 68-2-29 | 40 г 18 мс |
|
| Устойчивость к вибрации | | DIN IEC 68-2-6 | 10 g 10... 2000 Гц |
|
| MTTF[годы] | 2854 |
Механические данные
| Вес[г] | 4.9 |
| Размеры[мм] | Ø 26 / L = 4 |
| Материалы | PA Высок. темп. |
Примечания
| Замечания | | удар 6 осей 2000 ударов каждая | | вибрация 3 оси по 2,5 ч | | Температура хранения 1 x 100 ч (160°C), 1 x 2 ч (180°C), 10 x 30 мин (20°C), 10 x 10 мин (200°C) | | пиковая температура | | 500 Цикленов 5 мин (160 °C), 20 с (ΔT), 5 мин (20 °C), 20 с (ΔT) | | 10 Циклов, 10 мин (200 °C), 20 с (ΔT), 1 ч (20 °C), 20 с (ΔT) |
|
| Количество в упаковке | 1 шт. |
Другие данные
расстояние чтения /записи (мм)
|
| позиционирование идентификационной метки |
чтение |
запись |
|
| DTA100 |
верхн. |
15...40 |
15...40 |
|
| DTA101 |
верхн. |
15...40 |
– |
|
| DTA200 |
лицевая сторона |
55 |
55 |
|
| DTA201 |
лицевая сторона |
55 |
– |
|
| DTA300 |
лицевая сторона |
80 |
80 |
|
| DTA301 |
лицевая сторона |
80 |
– |
|
|
| Все указания применимы к статическим операциям чтения / записи. |
|
| Указания без комментариев относятся к установке идентификационных меток в неметаллических помещениях. |
