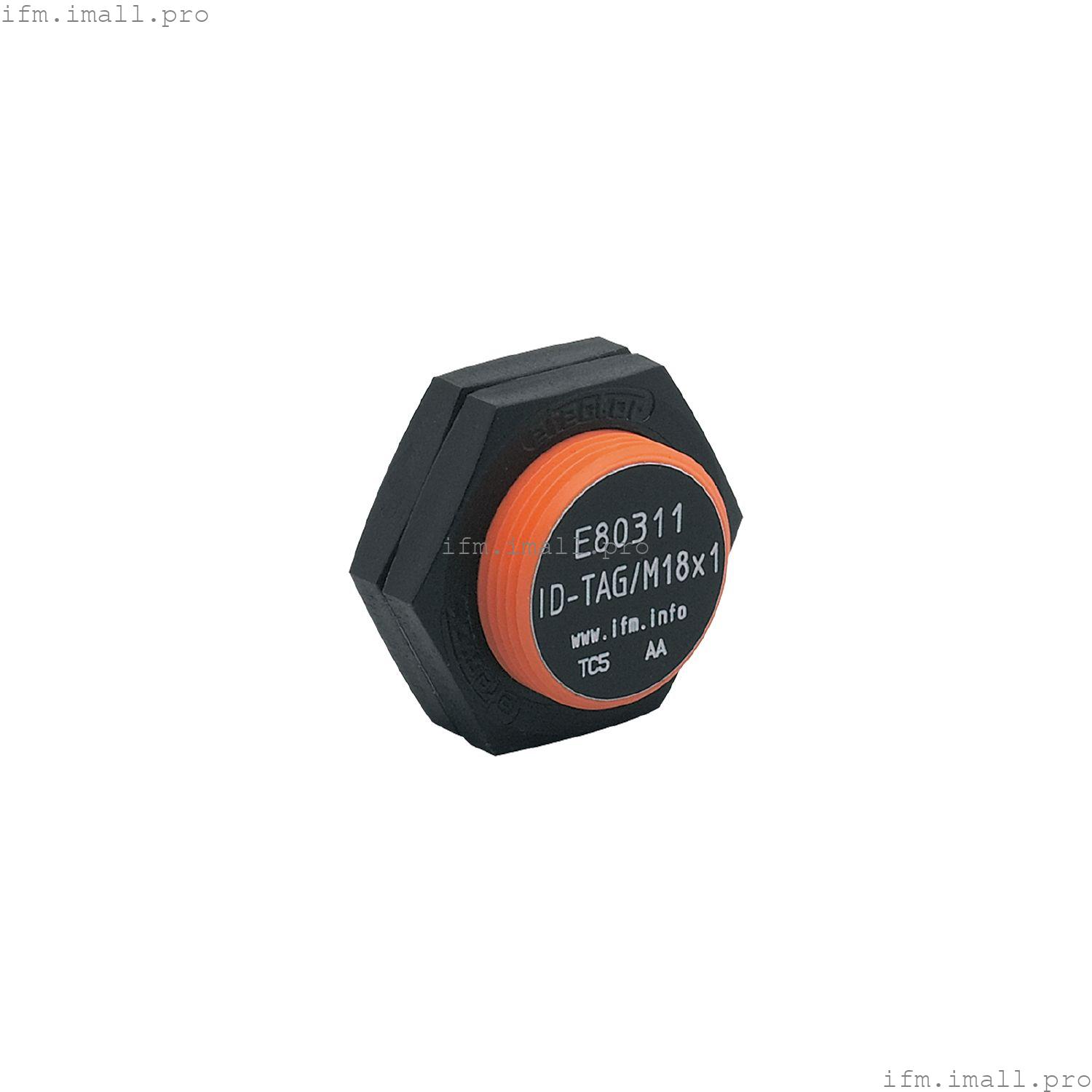

IFM E80311
ID-TAG/M18X1/01
RFID - метка
- RFID метка 125 кГц - Q5
- надежное кодирование держателей заготовок
- Подходит для скрытого монтажа в металле
Технические характеристики
Применение
| Применение | кодирование носителей заготовок на направляющих конвейерах |
| установка | установка на металл |
| Рабочая температура (активная)[°C] | -25...85 |
| Пиковая температура (пассивн.)[°C] | 160; (продолжительность теста: 1 х 35 ч) |
Электрические характеристики
| Рабочая частота[МГц] | 0,125 |
| Объем памяти[бит] | 224 |
| Макс. циклы чтения | неограниченный |
| Макс. циклы записи | 100000 |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...85 |
| Температура хранения[°C] | -25...130 |
| Защита | IP 67 |
Испытания/сертификаты
| Ударопрочность | | DIN IEC 68-2-27 | 40 г 18 мс |
|
| Устойчивость к вибрации | | DIN IEC 68-2-6 | 10 g 10... 2000 Гц |
|
| MTTF[годы] | 2854 |
Механические данные
| Вес[г] | 9.85 |
| Корпус | резьбовой тип |
| Тип крепления | винтовое крепление |
| Размеры[мм] | M18 x 1 / L = 16,2 |
| Обозначение резьбы | M18 x 1 |
| Материалы | резьбовая втулка: PBT оранжевого цвета |
Аксессуары
Примечания
| Замечания | | максимальная температура 1 x 35 ч | | Температура хранения 1 x 1000 ч | | удар 6 осей 2000 ударов каждая | | вибрация 3 оси по 2,5 ч |
|
| Количество в упаковке | 1 шт. |
Другие данные
расстояние чтения /записи (мм)
|
| позиционирование идентификационной метки |
чтение |
запись |
|
| DTA100 |
верхн. |
5...20 / 8* |
5...20 / 8* |
|
| DTA101 |
верхн. |
5...20 / 8* |
– |
|
| DTA200 |
лицевая сторона |
25 |
25 |
|
| DTA201 |
лицевая сторона |
25 |
– |
|
| DTA300 |
лицевая сторона |
40 |
40 |
|
| DTA301 |
лицевая сторона |
40 |
– |
|
|
| Все указания применимы к статическим операциям чтения / записи. |
|
| Указания без комментариев относятся к установке идентификационных меток в неметаллических помещениях. |
| $Винты с цилиндрической головкой: 2 x (M3 x 8 мм) |
Установка идентификационной метки в металле, невыступающий монтаж |
