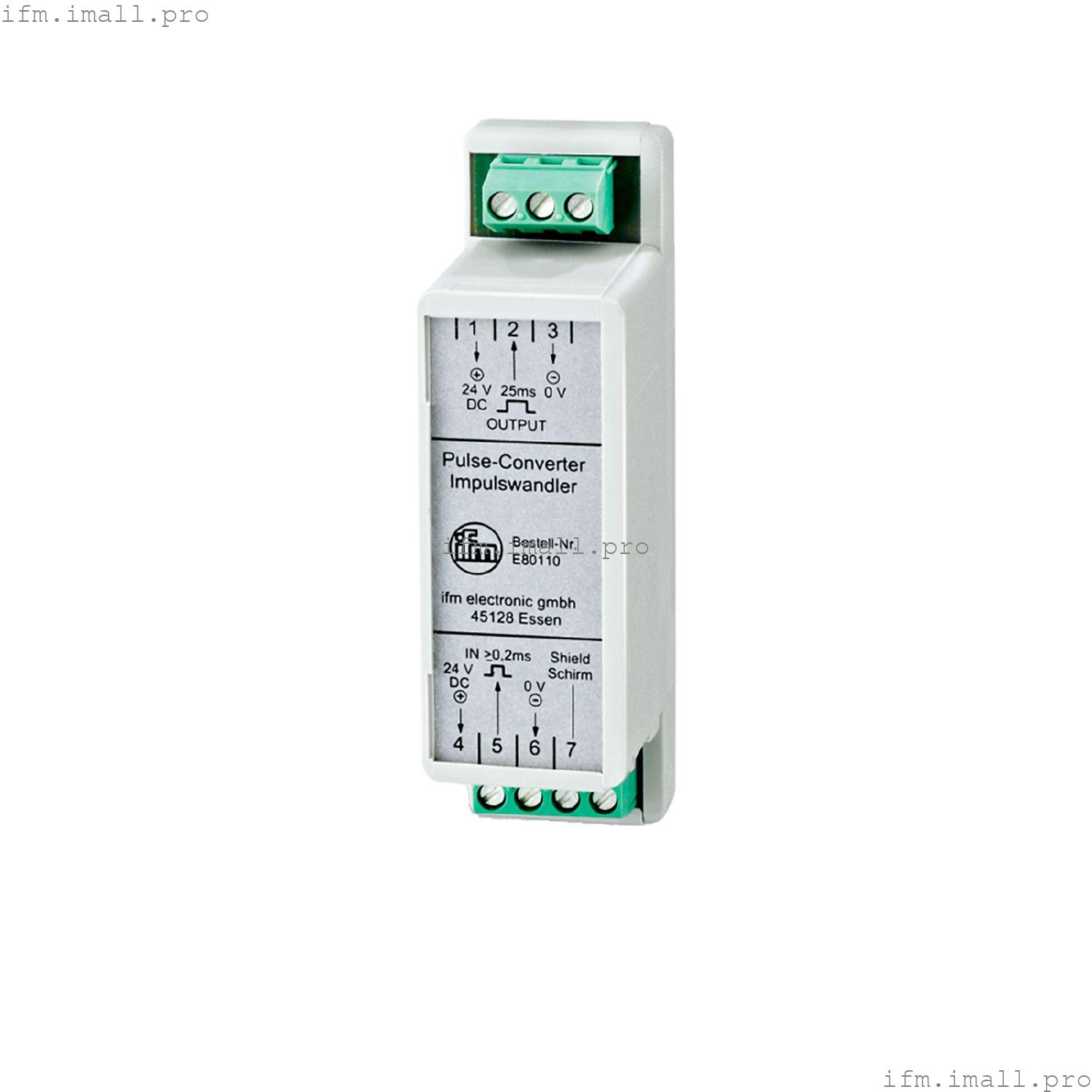

IFM E80110
PULSE STRETCHER
Расширитель импульсов
- Предоставление сигналов для медленного ПЛК
- Надежная обработка очень коротких входных импульсов
- Быстрый и экономящий время монтаж на рейку
Технические характеристики
Характеристики продукта
| Корпус | прямоугольный |
| Размеры[мм] | 96 x 28 x 42 |
Применение
| Дизайн | корпус для монтажа на DIN-рейку |
| Применение | растягивание очень коротких импульсов для их адаптации; например, для медленных входов ПЛК |
Электрические характеристики
| Допуск рабочего напряжения[%] | 10 |
| Рабочее напряжение[В] | 24 постоянного тока |
| Потребляемый ток[мА] | < 5 |
Входы
| Входные данные | Уровень входного сигнала: 24 В постоянного тока (± 10%); Входной импульс (мин.): 0,2 мс; Время между двумя входными импульсами (мин.): 28 мс |
Выходы
| Выходной сигнал | Выходной уровень: 24 В постоянного тока (± 10%); Выходной импульс: 25 мс (± 10%); Выходной ток (макс.): 10 мА |
Условия эксплуатации
| Температура окружающей среды[°C] | -20...70 |
Механические данные
| Вес[г] | 79.5 |
| Корпус | прямоугольный |
| Тип крепления | крепление на DIN-рейку; (TH35 (EN 60715)) |
| Размеры[мм] | 96 x 28 x 42 |
| Материалы | пластмассы |
Электрическое подключение
| Подключение | винтовые клеммы: |
