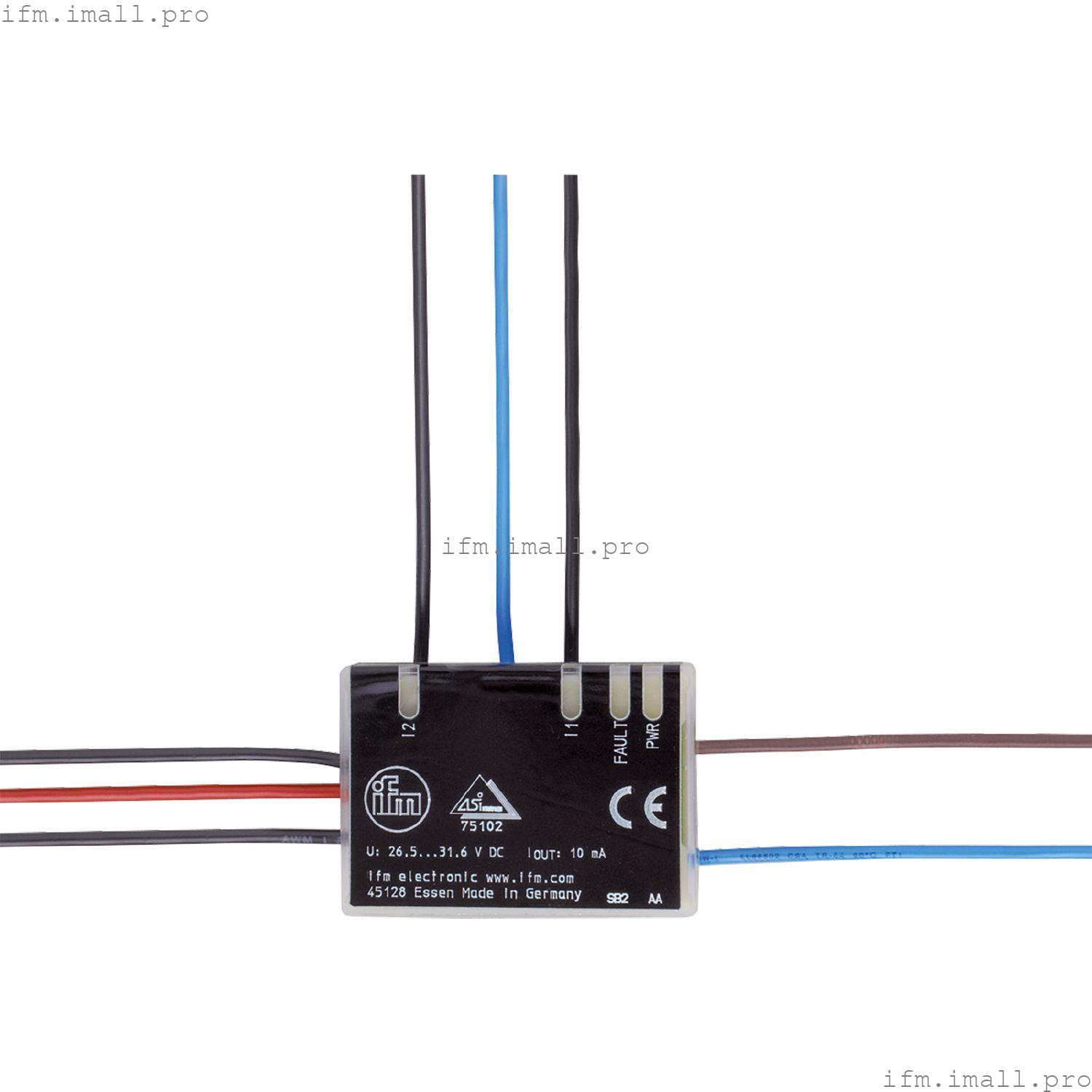

IFM E70529
AS-i pcb 2-DI/1-DO
PCB модуль печатной AS-Interface
- Для установки в небольшие корпуса, шкафы управления и панели оператора
- Простая и быстрая проводка с помощью проволочных жил
- Особенно компактная конструкция
- Для интеграции механических коммутаторов в сети AS-i
- Подключение AS-i для двух устройств управления и сигнализации
Технические характеристики
Применение
| Применение | Для интеграции механических коммутаторов в сети AS-i |
Электрические характеристики
| Рабочее напряжение[В] | 26,5...31,6 постоянного тока |
| Потребляемый ток[мА] | < 50 |
| Встроенный watchdog | да |
Входы/выходы
| Количество входов и выходов | Количество цифровых входов: 2 |
Входы
| Количество цифровых входов | 2 |
| Входная цепь цифровых входов | PNP |
| Питание датчиков на входах | AS-i |
| источник питания[В] | 24 |
| Входной ток высокий[мА] | > 5 |
| Цифровые входы защищены от короткого замыкания | нет |
Выходы
| Диапазон напряжения DC[В] | AS-i |
| Макс. токовая нагрузка на выход[мА] | 10 |
| Защита от короткого замыкания | нет |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...60 |
| Защита | IP 20; (в зависимости от корпуса) |
Испытания/сертификаты
Классификация AS-i
| Версия AS-i | 2.11; 3.0 |
| Расширенный режим адресации | да |
| Профиль AS-i | S-7.A.E |
| Конфигурация ввода-вывода AS-i[hex] | 7 |
| Код AS-i ID[hex] | A.E |
| Сертификат AS-i | 75102 |
| Назначение битов данных | | бит данных | D0 | D1 | D2 | D3 | | Обозначение | I-1 / O-1 | I-2 | - | - |
|
Механические данные
| Вес[г] | 54 |
| Корпус | прямоугольный |
| Размеры[мм] | 30,9 x 43,6 x 9 |
Дисплеи/элементы управления
| Дисплей | | работа | Светодиод, зеленый | | ошибки | Светодиод, красный | | функция | СВЕТОДИОД, желтый |
|
Примечания
| Количество в упаковке | 1 шт. |
