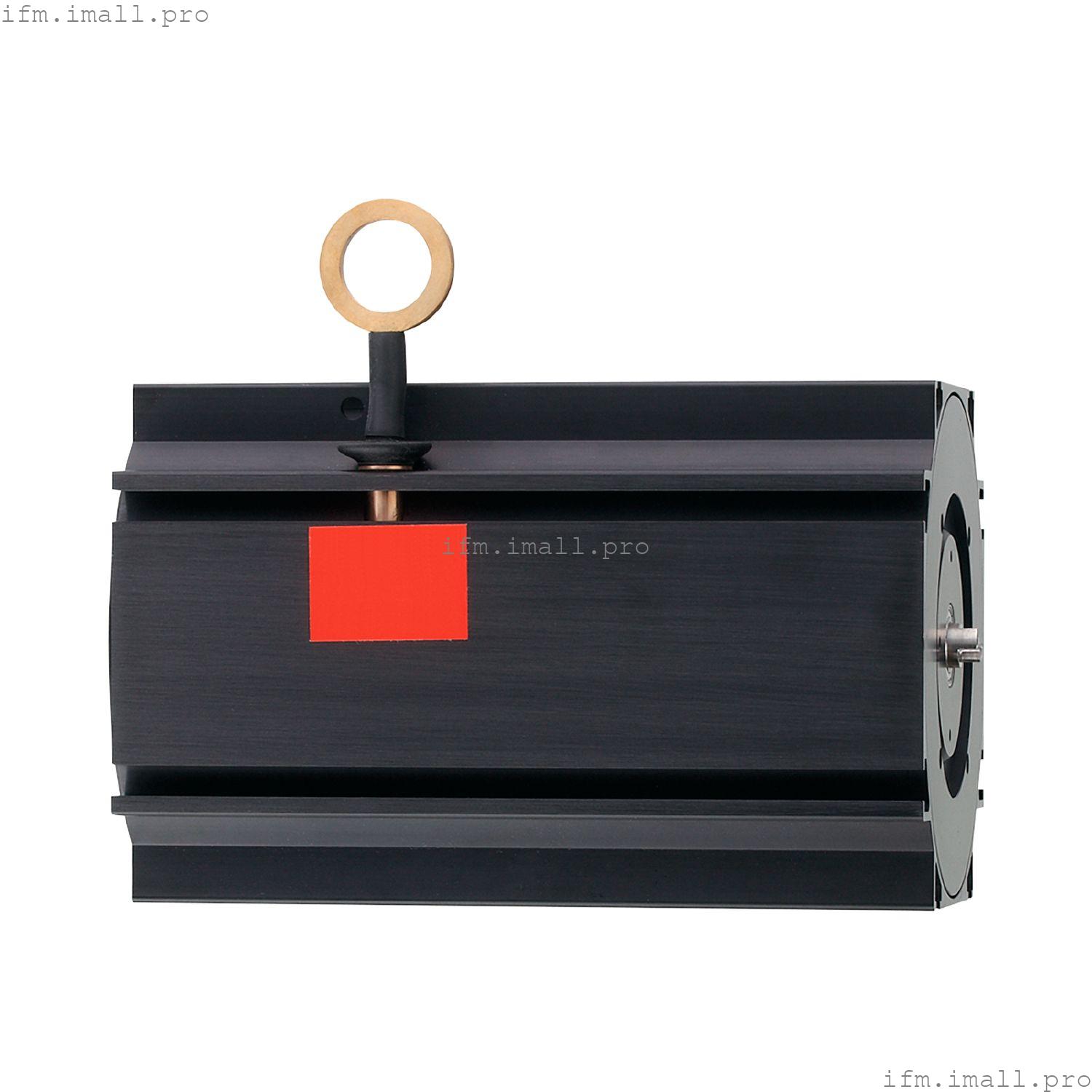

IFM E61444
DRAW WIRE 15000
Тросиковый механизм для энкодеров
- Прочный пружинный механизм
- Высококачественные комплектующие обеспечивают длительный срок службы и высокую эксплуатационную надежность.
- Покрытые кабели из нержавеющей стали сокращают техническое обслуживание
Технические характеристики
Характеристики продукта
| Конструкция вала | сплошной вал |
| Диаметр вала[мм] | 6 |
Применение
| Дизайн | для энкодеров с фланцем синхронизации 58 мм и сплошным валом 6 мм |
Точность/отклонения
| Точность | ± 0,01 % FSO |
| Повторяемость | ± 0,001 % FSO |
Условия эксплуатации
| Температура окружающей среды[°C] | -20...80 |
| Температура хранения[°C] | -40...80 |
| Влажность при хранении[%] | 5...95; (без конденсации) |
Испытания/сертификаты
| Ударопрочность | |
| Устойчивость к вибрации | | IEC68-2-6 | 20 г / 20..200 Гц |
|
Механические данные
| Вес[г] | 3824.8 |
| Размеры[мм] | 115 x 180,7 x 115 |
| Диаметр верхнего фланца[мм] | 58 |
| Материалы | корпус: анодированный алюминий; проволока: нержавеющая сталь с полиамидным покрытием |
| Конструкция вала | сплошной вал |
| Диаметр вала[мм] | 6 |
| Макс. длина измерения[мм] | 15000 |
| Окружность проволочного барабана[мм] | 315 |
| Диаметр проволоки[мм] | 1 |
| Проводное соединение | 20,2; (ушко) |
| Свойства проволоки | | максимальная скорость перемещения проволоки | [м /с] | 2 | | максимальное ускорение провода | [г] | 3 | | максимальное усилие растяжения | [Н] | 25 | | минимальное усилие втягивания | [Н] | 8 |
|
| Фиксирующий фланец | cинхрофланец |
Аксессуары
| Объем поставки | | винты: 2 x M4 | | цилиндрические винты: 4 x M4 | | шайбы | | cинхрофланец | | Муфта для энкодеров |
|
Примечания
| Количество в упаковке | 1 шт. |
