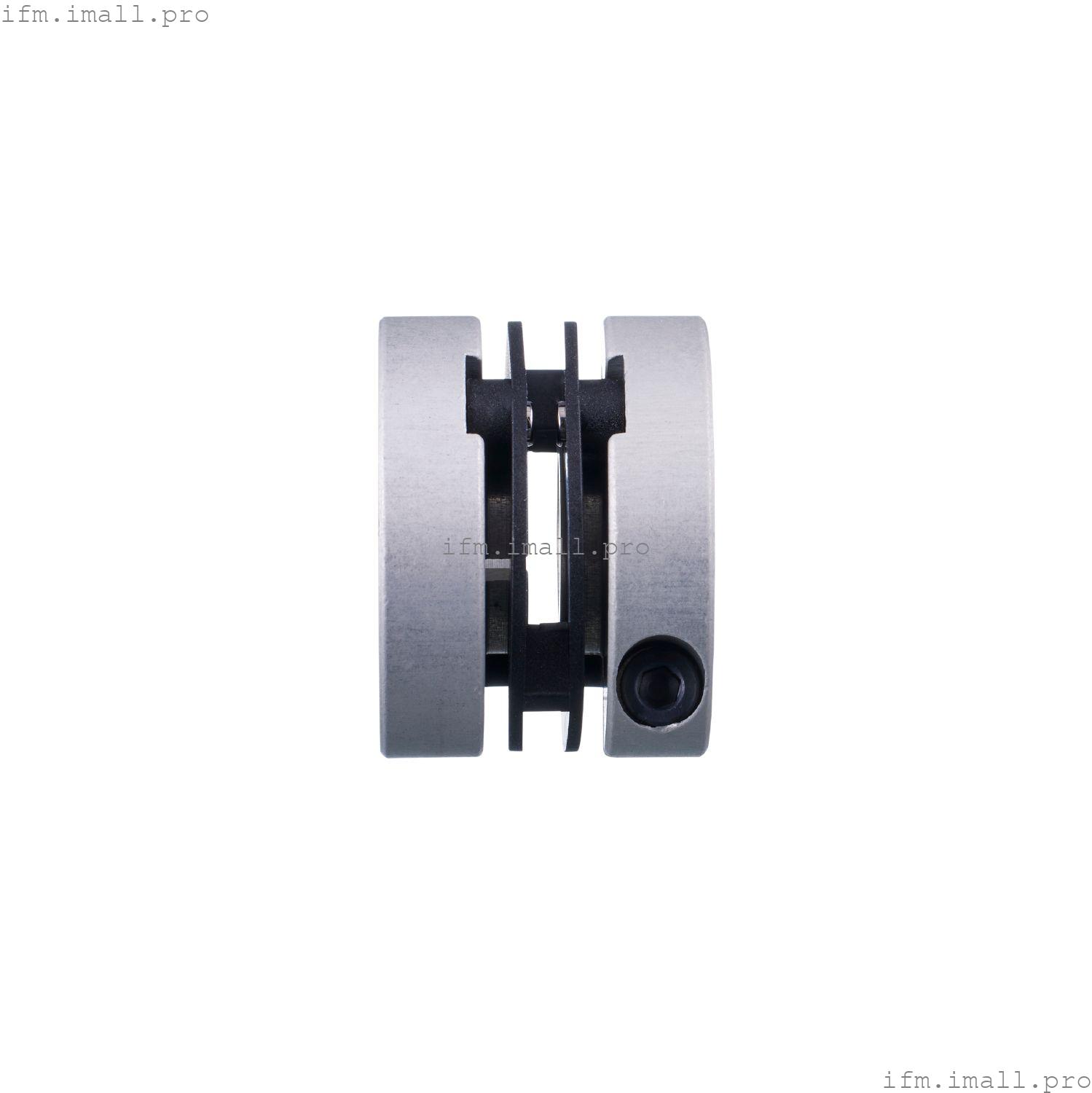

IFM E60118
SPRING COUPLING 30-10-10-22
Электрически изолирующая пружинно-дисковая муфта
- Беззазорная передача вращательных движений
- Эффективное демпфирование вибрации
- Отличная компенсация ошибок выравнивания
- Низкая жесткость торсионной пружины
- Малые восстанавливающие силы
Технические характеристики
Механические данные
| Вес[г] | 29.9 |
| Размеры[мм] | Ø 30 / L = 22 |
| Материалы | алюминий; ПА |
| Момент затяжки[Нм] | момент затяжки винтов: 120 Нсм; Пружинно-дисковая муфта: 60 Нсм |
| Внешний диаметр D[мм] | 30 |
| Внутренний диаметр 1[мм] | 10 |
| Внутренний диаметр 2[мм] | 10 |
| Зажимной винт[мм] | М3 x 10 - ISO 4762 (2x) |
| Длина[мм] | 22 |
| Макс. обороты механич.[Об/мин] | 12000 |
| Макс. осевое смещение вала[мм] | ± 0,4 |
| Макс. радиальное смещение вала[мм] | ± 0,3 |
| Макс. угловое смещение[°] | ± 2,5 |
| Жесткость торсионной пружины[Нм/рад] | 50 |
Примечания
| Замечания | | Указанные данные применимы к муфтам с указанными выше отверстиями в ступицах при температуре окружающей среды 23 °C. | | Значения радиального, углового и осевого смещения являются максимальными значениями, которые не должны достигать своего максимума одновременно во время эксплуатации. |
|
| Количество в упаковке | 1 шт. |
