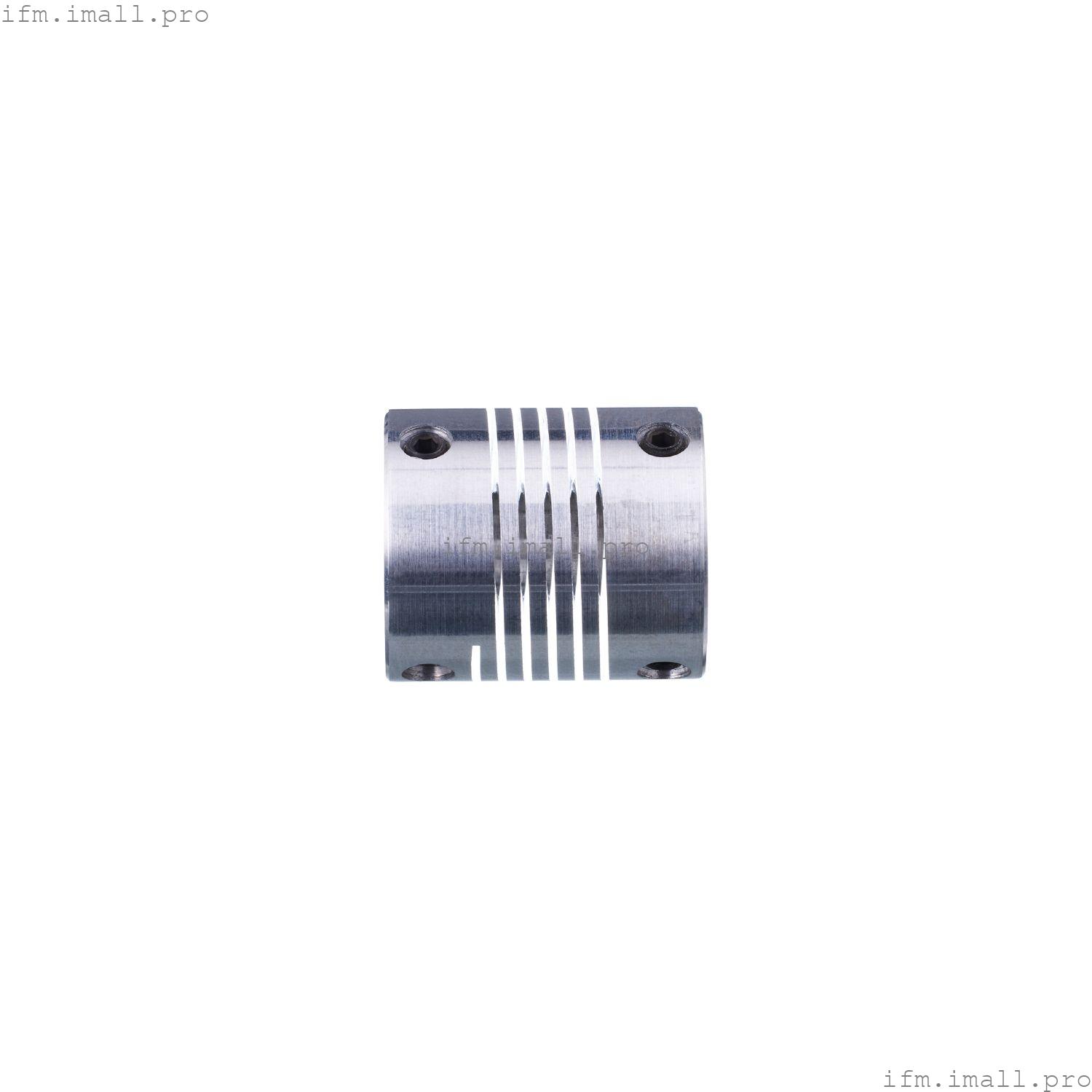

IFM E60063
COUPLING 19,2-6-6-22-SV
Гибкая муфта для энкодеров
- Беззазорная передача вращательных движений
- Эффективное демпфирование вибрации
- Отличная компенсация ошибок выравнивания
- Низкая жесткость торсионной пружины
- Малые восстанавливающие силы
Технические характеристики
Механические данные
| Вес[г] | 32.2 |
| Размеры[мм] | Ø 19 / L = 22 |
| Материалы | алюминий |
| Момент затяжки[Нм] | момент затяжки винтов: 80 Нсм |
| Внешний диаметр D[мм] | 19 |
| Внутренний диаметр 1[мм] | 6 |
| Внутренний диаметр 2[мм] | 6 |
| Зажимной винт[мм] | М3 x 4 - ISO 4029 (4x) |
| Длина[мм] | 22 |
| Макс. обороты механич.[Об/мин] | 8000 |
| Макс. осевое смещение вала[мм] | ± 0,4 |
| Макс. радиальное смещение вала[мм] | ± 0,25 |
| Макс. угловое смещение[°] | ± 3,5 |
Примечания
| Замечания | | Указанные данные применимы к муфтам с указанными выше отверстиями в ступицах при температуре окружающей среды 23 °C. | | Значения радиального, углового и осевого смещения являются максимальными значениями, которые не должны достигать своего максимума одновременно во время эксплуатации. |
|
| Количество в упаковке | 1 шт. |
