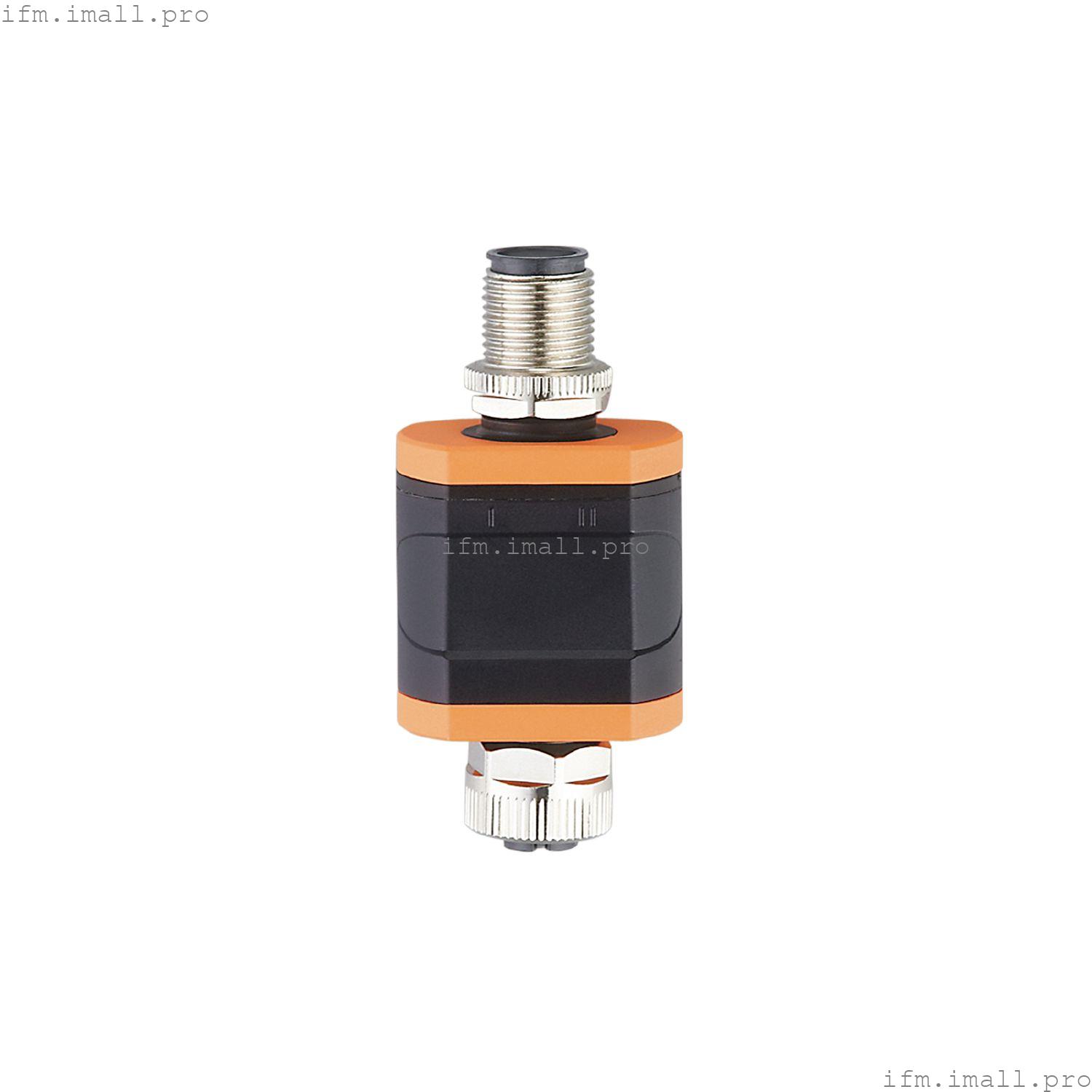

IFM E43410
IO-LINK DATA SPLITTER NPN
Разделитель данных IO-Link
- Plug & Play обеспечивает последующую интеграцию без изменения установки
- Быстрая передача данных датчика в системы IoT/облачные системы более высокого уровня
- Идеальная поддержка для обслуживающего и ремонтного персонала
- Простое разделение соответствующих данных IO-Link для эффективной диагностики или мониторинга процесса
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 1 |
Применение
| Специальная функция | Позолоченные контакты |
| Применение | для модернизации существующих систем IO-Link; для систем без возможностей IO-Link |
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока; (на стороне ведущего устройства; на контроллере/системе: 20...30 постоянного тока) |
| Номинальное напряжение постоянного тока[В] | 24 |
| Потребляемый ток[мА] | < 17; (обе стороны) |
| Класс защиты | III |
| Защита от обратной полярности | да; (на стороне мастера) |
| Время задержки включения[с] | < 2; (для связи; сигнал переключения времени отклика: время отклика устройства плюс время цикла процесса IO-Link) |
Входы/выходы
| Общее количество входов и выходов | 1; (на контроллере /системе) |
| Количество входов и выходов | Количество цифровых выходов: 1 |
Выходы
| Выходной сигнал | сигнал переключения; IO-Link |
| Электрическое исполнение | NPN |
| Количество цифровых выходов | 1 |
| Функция вывода | нормально открытый / нормально закрытый |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2.5 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 200 |
| Тип защиты от короткого замыкания | импульсный |
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| Устройство IO-Link | 1107 |
|
| Устройство IO-Link |
|---|
| Примечание по интерфейсам | | подключение к IO-Link masters |
|
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | | Common - I&D | Идентификация и диагностика |
|
| Режим SIO | да |
| Требуемый тип порта master | A |
| Мин. время цикла процесса[мс] | 4.2 |
| IO-Link Master |
|---|
| Примечание по интерфейсам | | подключение к устройствам IO-Link |
|
| Поддерживаемый класс порта master | A / B |
| Тип передачи | COM1 (4,8 кбод); COM2 (38,4 кбод); COM3 (230,4 кбод) |
| IO-Link версия | 1.0; 1.1 |
| Стандарт SDCI | IEC 61131-9 |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...60 |
| Температура хранения[°C] | -25...70 |
| Защита | IP 67 |
Испытания/сертификаты
| ЭМС | | DIN EN 61000-6-2 | | | DIN EN 61000-6-4 | в пластиковых или открытых металлических резервуарах |
|
| Ударопрочность | | DIN EN 60068-2-27 | 15 г (6 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 2 g (10...150 Гц) |
|
| MTTF[годы] | 307 |
| Одобрение UL | | Ta | макс. 55 °C | | Номер файла UL | E205959 |
|
Механические данные
| Вес[г] | 89 |
| Материалы | нержавеющая сталь (316L/1.4404); латунь (2.0401); PBT; PA; Уплотнение: FKM; |
Дисплеи/элементы управления
| Дисплей | | переключающий выход | 1 x LED, желтый | | работа | 1 x LED, зеленый | | IO-Link | 1 x LED, желтый |
|
Аксессуары
| Необходимый аксессуар | | Y соединительный кабель 1, EVC843 |
|
Примечания
| Замечания | | Для получения информации о максимальной длине кабеля, пожалуйста, обратитесь к инструкции по эксплуатации. | | Для обеспечения функционирования в соответствии с техническими характеристиками и инструкциями по эксплуатации необходимо использовать следующее изделие: EVC843 | | устройство соответствует категории II по перенапряжению |
|
| Количество в упаковке | 1 шт. |
