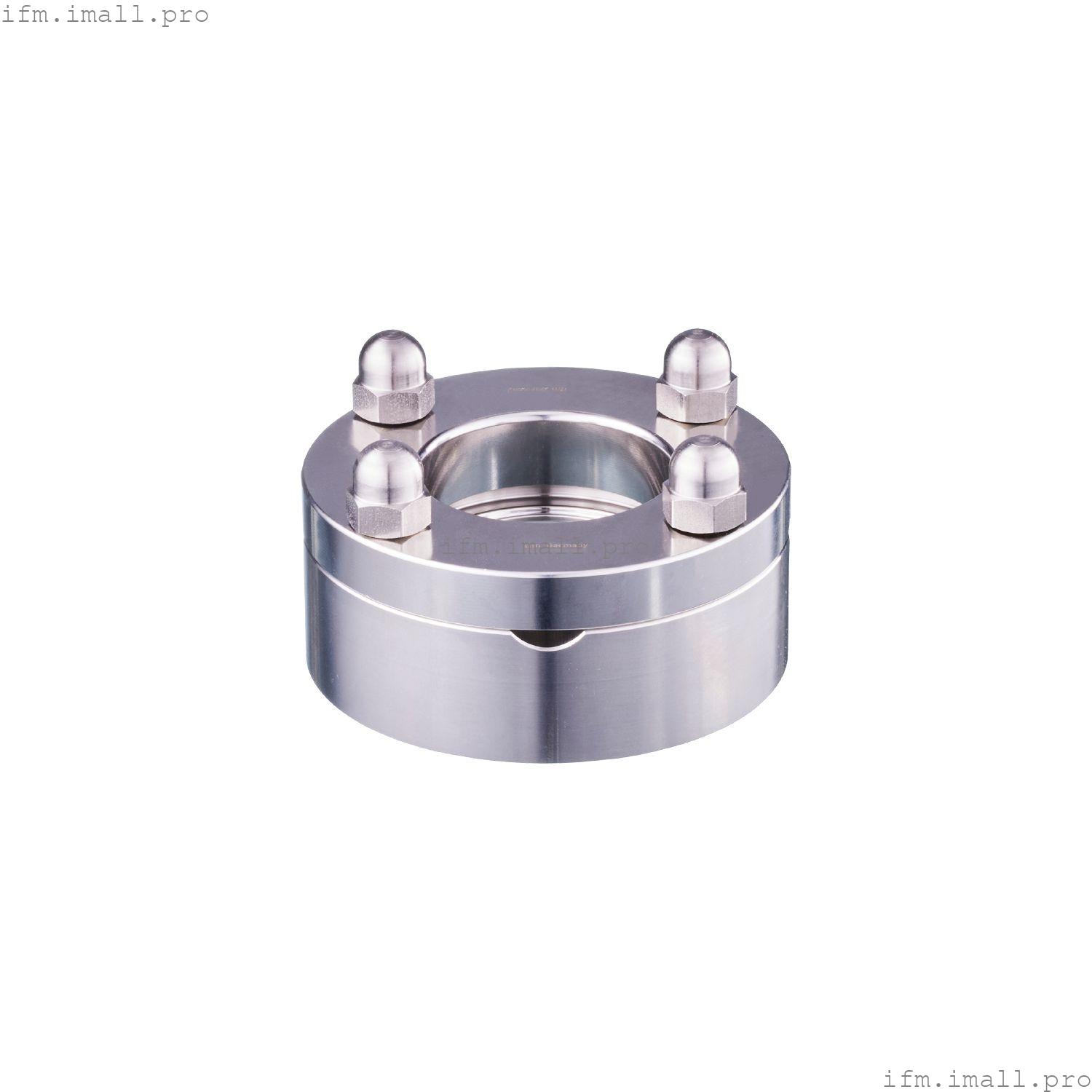

IFM E30533
WELDING ADAPT FOR TRICLAMP 50,5/H25/DI38
Приварной адаптер для Tri-Clamp
- Приварной адаптер для датчиков процесса
- Для использования в промышленных и гигиенических решениях
- Прочный корпус из нержавеющей стали для использования в жестких промышленных условиях
Технические характеристики
Применение
| Номинальное давление | |
| Примечание о номинальном давлении | | Действителен, если датчик правильно закреплен / привинчен с помощью полукорпусов и уплотнителя, подходящего для данного применения. |
|
Испытания/сертификаты
| Директива по Оборудованию под давлением | Возможная классификация по PED зависит от области применения и должна осуществляться пользователем/оператором. |
| Инструкции по технике безопасности | Совместимость среды и материала продукта должна проверяться во всех случаях применения. |
Механические данные
| Вес[г] | 1097.4 |
| Размеры[мм] | Ø 85 |
| Материалы, контактирующие со средой | нержавеющая сталь (316L/1.4435) характеристики поверхности: Ra < 0,5 мкм / Rz = 4 мкм |
| Подключение датчика | Зажимной адаптер DIN 32676 (ISO 2852) Da=50,5; для уплотнения DIN DN40 с Di=38 |
| Технологическое подключение | Приварной адаптер D=85мм |
Аксессуары
| Объем поставки | | приварной адаптер: 1 x (Ø 85 мм), DIN 32676 (ISO 2852) | | половинка корпуса: 1 x (Ø 85 мм), нержавеющая сталь (316L/1.4404) | | установочные винты: 4 x (M8 x 25 мм), DIN 796; нержавеющая сталь (316L/1.4404) | | накидная гайка: 4 x M8, DIN 1587; нержавеющая сталь (316L/1.4404) |
|
| Необходимый аксессуар | | Уплотнение по DIN 32676 (ISO 2852) |
|
Примечания
| Количество в упаковке | 1 шт. |
