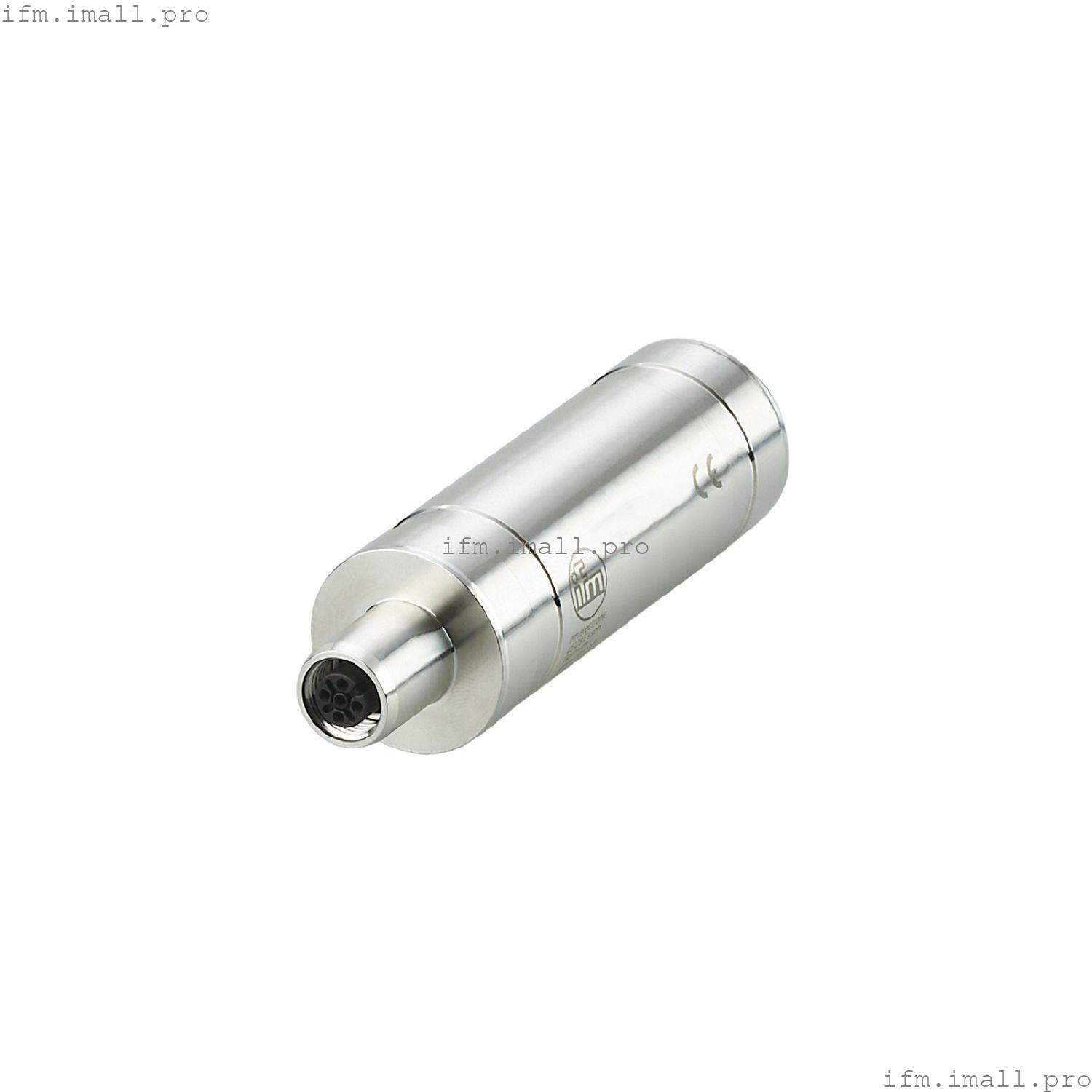

IFM E30444
IO-LINK REPEATER
Повторитель IO-Link
- Диапазон IO-Link увеличен до 240 м
- Последовательное соединение макс. возможно 3 повторителя
- Простая настройка с помощью «plug & play»
- Использование в пищевой промышленности и производстве напитков
- Простая интеграция в каждый Структура IO-Link
- Прозрачно для всех сертифицированных ведущих устройств IO-Link
Технические характеристики
Применение
| Специальная функция | Позолоченные контакты |
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока |
| Номинальное напряжение постоянного тока[В] | 24 |
| Потребляемый ток[мА] | < 20 |
| Класс защиты | III |
| Защита от обратной полярности | да; (на стороне мастера) |
| Защита от перенапряжения | да; (интегрированный) |
| Защита от перенапряжения напряжения | | между L-, штифтом 5 и землей | между L +, сигнальными кабелями и землей | | Umax = 45 В для перенапряжения | Umax = 90 В для перенапряжения | | Umin = 30 В для нормальной работы | Umin = 60 В для нормальной работы |
|
| Защита от перенапряжения по току | | ток перенапряжения | ток утечки | | Imax = 25 А | Imax = 10 µ |
|
| Время задержки включения[с] | < 2; (на каждый ретранслятор) |
| Номинальный ток на порт[A] | 0.84; (Port Class A; Port Class B: 2) |
| Время задержки ациклических данных | до 2 циклов; (для каждого повторителя) |
| Время задержки данных процесса | до 1 цикла; (на каждый ретранслятор) |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Поддерживаемая версия IO-Link | 1.0; 1.1 |
| Поддерживаемый класс порта master | A / B |
| Тип передачи | COM1 (4,8 кбод); COM2 (38,4 кбод); COM3 (230,4 кбод) |
| Стандарт SDCI | IEC 61131-9 |
| Режим SIO | нет |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...65 |
| Температура хранения[°C] | -40...85 |
| Защита | IP 68; IP 69K; (7 дней / глубина воды 3 м / 0,3 бар: IP 68) |
Испытания/сертификаты
| ЭМС | | DIN EN 61000-6-2 | | | DIN EN 61000-6-4 | в пластиковых или открытых металлических резервуарах |
|
| Ударопрочность | | DIN EN 60068-2-27 | 50 г (11 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 20 г (10...2000 Гц) |
|
| MTTF[годы] | 409 |
| Одобрение UL | |
Механические данные
| Вес[г] | 212 |
| Материалы | нержавеющая сталь (316L/1.4404); PEI; армированное волокно PA; FKM; Зажим заземления: нержавеющая сталь (304/1.4301) |
Дисплеи/элементы управления
| Дисплей | | 1 x LED | | работа | Зеленый | | IO-Link | Зеленый | | неисправность | красный |
|
Примечания
| Замечания | | Для получения информации о максимальной длине кабеля, пожалуйста, обратитесь к инструкции по эксплуатации. | | функциональное заземление с помощью предварительно установленного зажима заземления | | для получения дополнительной информации, пожалуйста, ознакомьтесь с инструкцией по эксплуатации |
|
| Количество в упаковке | 1 шт. |
