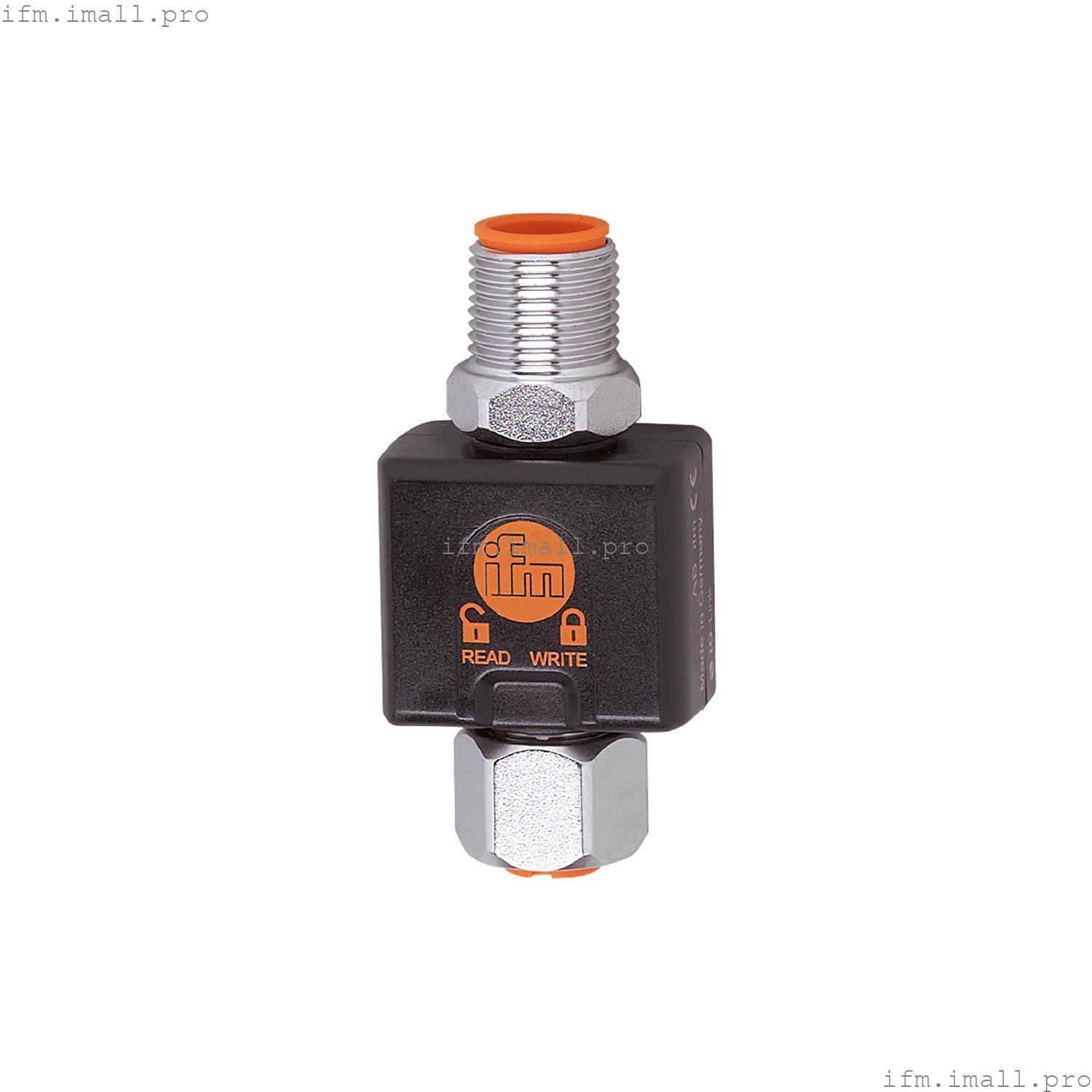

IFM E30398
MEMORY PLUG
Разъем памяти IO-Link
- Простое подключение через проверенный и испытанный разъем M12
- Перезапись так часто, как это необходимо
- Простая замена неисправного unit
- Быстрая и простая настройка параметров датчиков IO-Link
- Удобное копирование и сохранение данных датчиков
Технические характеристики
Электрические характеристики
| Рабочее напряжение[В] | 18... 32 постоянного тока |
| Потребляемый ток[мА] | < 35 |
| Мин. сопротивление изоляции[МОм] | 100; (500 В постоянного тока) |
| Класс защиты | III |
| Защита от обратной полярности | да |
Выходы
| Выходной сигнал | IO-Link |
| Электрическое исполнение | PNP |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 0.5 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 500; (кратко: 2 А/50 мс) |
| Тип защиты от короткого замыкания | в зависимости от подключенного датчика |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Устройство IO-Link |
|---|
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Профили | нет профиля |
| Режим SIO | нет |
| Требуемый тип порта master | A |
| Мин. время цикла процесса[мс] | 2.5 |
| IO-Link Master |
|---|
| Тип передачи | COM1 (4,8 кбод); COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 (Проект) |
| Количество портов класса A | 1 |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...60 |
| Температура хранения[°C] | -40...85 |
| Защита | IP 65; IP 67 |
Испытания/сертификаты
| ЭМС | |
| Ударопрочность | | DIN IEC 68-2-27 | 50 г 11 мс |
|
| Устойчивость к вибрации | | DIN IEC 68-2-6 | 20 г (10...2000 Гц) |
|
| MTTF[годы] | 655.69 |
Механические данные
| Вес[г] | 116.5 |
| Корпус | прямоугольный |
| Размеры[мм] | 52 x 25 x 18 |
| Материалы | PA PACM 12 (TROGAMID); ПЭТ |
| Уплотнительный материал | FKM |
Дисплеи/элементы управления
| Дисплей | | работа | 2 x LED зеленого цвета |
|
Примечания
| Замечания | | только для датчиков положительного переключения | | Разъем памяти действует как ведущий, если он подключен к датчику. | | Разъем памяти действует как устройство, если он используется с сервисной программой. | | рабочее напряжение "класс питания 2" в соответствии с cULus |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Литой корпус: TPU; Фиксатор: нержавеющая сталь (316L/1.4404); Уплотнение: FKM |
