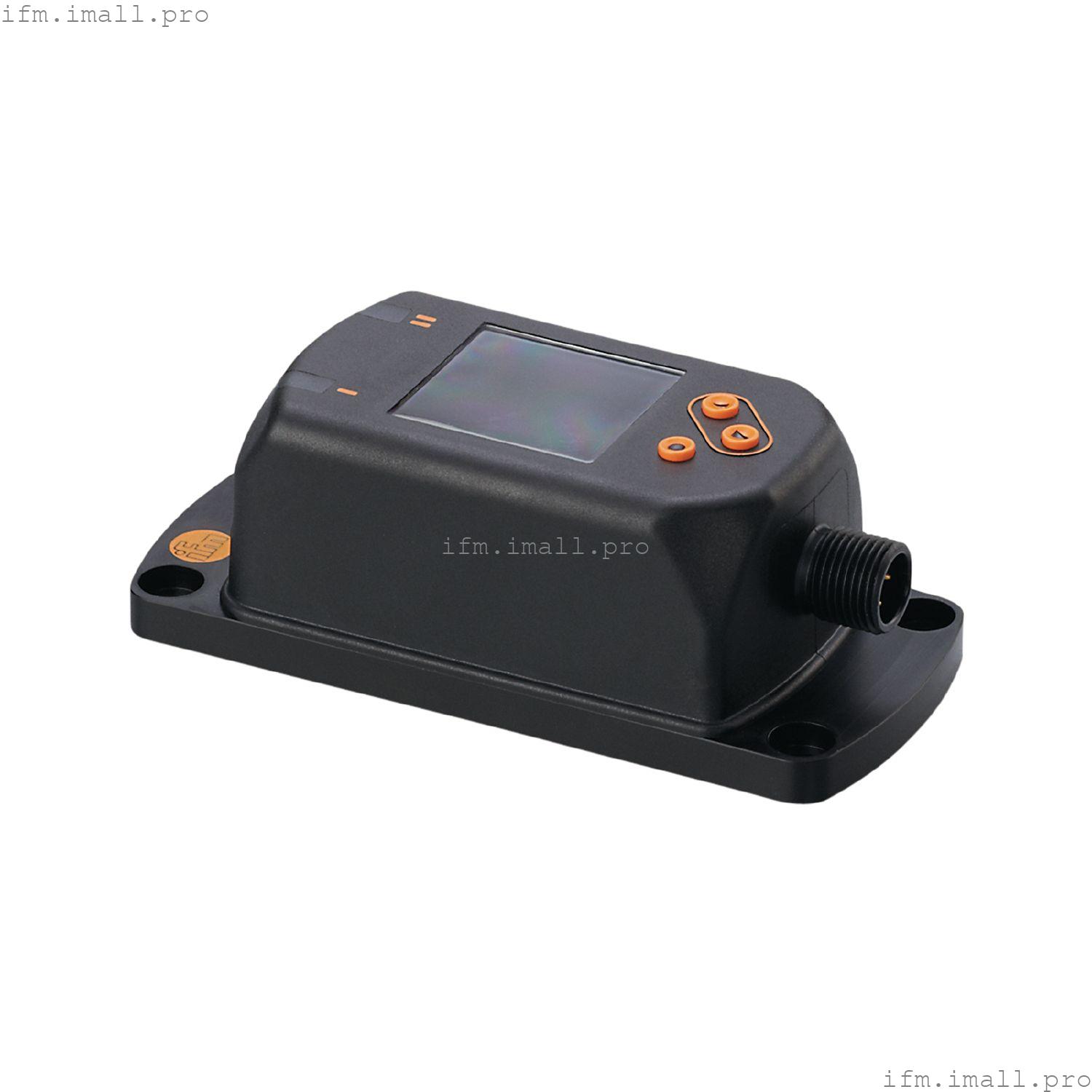

IFM E30391
IO-Link DISPLAY 1,44"
Дисплей IO-Link
- С текстовыми дисплеями и диалоговым окном для свободного текста
- Изменение цвета текста и фона
- Гибкая адаптация дисплея, в том числе во время работы
- Простая интеграция в каждый Структура IO-Link
Технические характеристики
Применение
| Специальная функция | Позолоченные контакты |
| Применение | отображение свободно определяемых значений процесса, текстов и сообщений, назначаемых контроллером |
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока |
| Потребляемый ток[мА] | < 47 |
| Мин. сопротивление изоляции[МОм] | 100; (500 В постоянного тока) |
| Класс защиты | III |
| Защита от обратной полярности | да |
Программное обеспечение/программирование
| Опции настройки параметров | дисплей, индикация (рисунок, текст, QR-код) |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | | Smart Sensor - SSP 0 | Универсальный профилированный датчик | | функция | Идентификация устройства | | функция | Переменная Данных процесса | | функция | Диагностика устройства |
|
| Режим SIO | нет |
| Требуемый тип порта master | A |
| Данные процесса бинарн. | 6 |
| Мин. время цикла процесса[мс] | 8.4 |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 681 |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -10...60 |
| Температура хранения[°C] | -20...80 |
| Защита | IP 65; IP 67 |
Испытания/сертификаты
| ЭМС | | DIN EN 61000-6-2 | | | DIN EN 61000-6-4 | |
|
| Ударопрочность | | DIN EN 60068-2-27 | 20 г (11 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 20 г (10...50 Гц) |
|
| MTTF[годы] | 5.63 |
Механические данные
| Вес[г] | 174 |
| Корпус | прямоугольный |
| Размеры[мм] | 86 x 45 x 39,5 |
| Материалы | нержавеющая сталь (316L/1.4404); PC; PBT-GF30; PPS; FKM; PA 6.6-GF30 |
Дисплеи/элементы управления
| Дисплей | | цветной дисплей 1,44 дюйма, 128 x 128 пикселей | | 2 x LED желтого цвета |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Разъем: 1 x M12; Контакты: позолоченные |
