IFM E21103
FE-11-EPA-M3/F217X0,06/2M

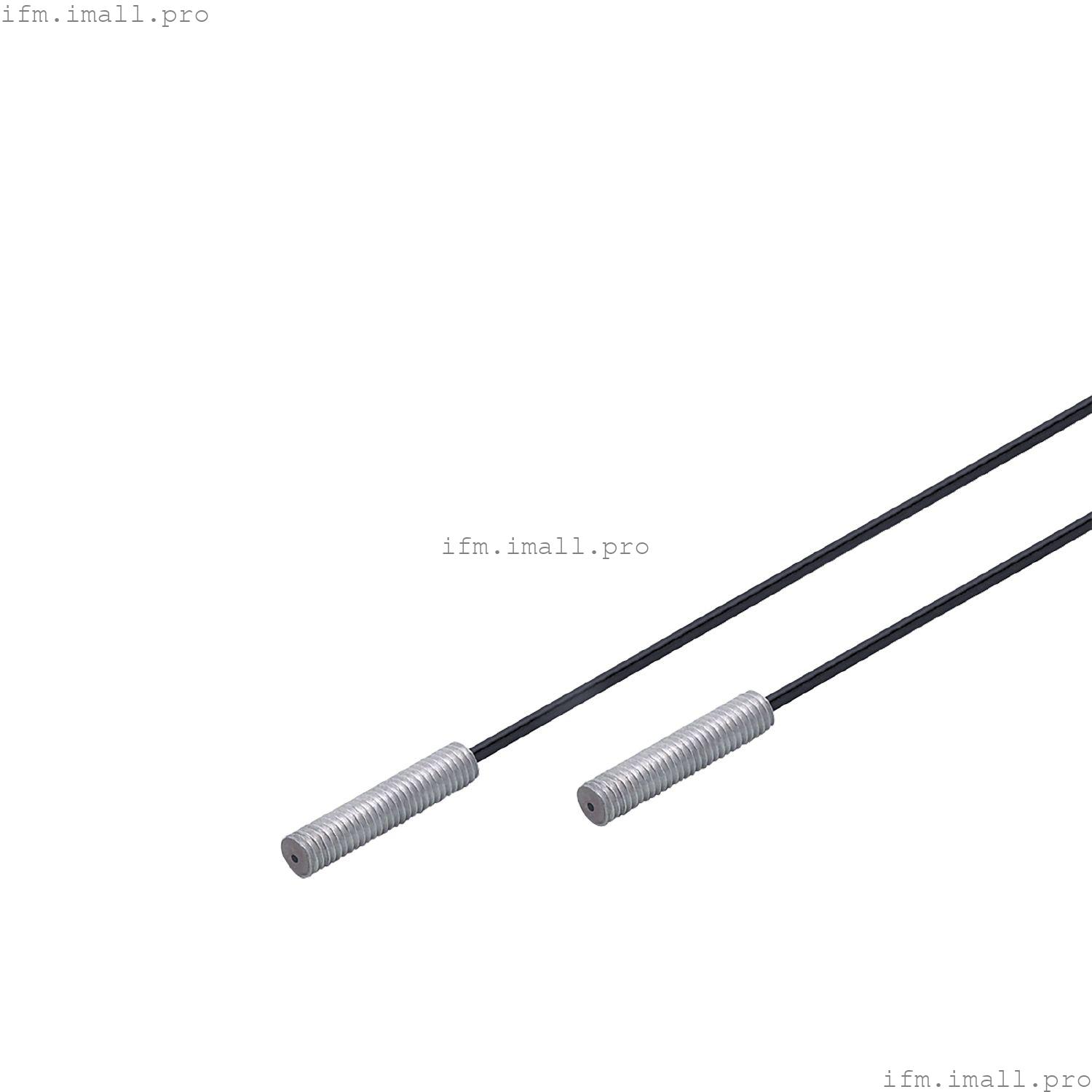

Волоконно-оптический датчик сквозного луча
- Для установки в места с затрудненным доступом
- Работа в качестве датчика сквозного луча
- Большой диапазон
- Для резки по размеру
- Высокогибкая версия для чрезвычайно малых радиусов изгиба
Технические характеристики
Применение
| Принцип действия | Датчик сквозного луча |
| Применение | Малый радиус изгиба |
Зона обнаружения
| Диапазон с типом волоконно-оптического усилителя | OB50; OBF; OCF; OO50 |
| OB50 |
|---|
| Диапазон, волоконная оптика[мм] | 50 |
| OBF |
|---|
| Диапазон, волоконная оптика[мм] | 56 |
| OCF (Высокая мощность) |
|---|
| Диапазон, волоконная оптика[мм] | 560 |
| OO50 |
|---|
| Диапазон, волоконная оптика[мм] | 120 |
Условия эксплуатации
| Температура окружающей среды[°C] | -40...60 |
Механические данные
| Вес[г] | 33 |
| Версия чувствительной головки | прямой |
| Резьба чувствительной головки | М3 |
| Длина сенсорной головки[мм] | 14.5 |
| Общая длина[мм] | 2000 |
| Мин. радиус изгиба[мм] | 3 |
| Расположение волокон | ![]() |
| Диаметр сердечника[мм] | 0.5 |
| Диаметр волокна[мм] | 217 x 0,06 |
| Внешний диаметр[мм] | 1 |
| Волокнистый материал | ПММА |
| Волокнистый материал головки | алюминий |
| Волокнистый материал оболочки | PE |
Аксессуары
| Объем поставки | | шестигранные гайки: 4 x M3 | | зубчатые стопорные шайбы: 4 | | адаптеры: 1 x OBF | | адаптеры: 1 x OOF |
|
| Аксессуары (опционально) | | Резак для волоконной оптики:, E20600 |
|
Примечания
| Количество в упаковке | 1 шт. |
