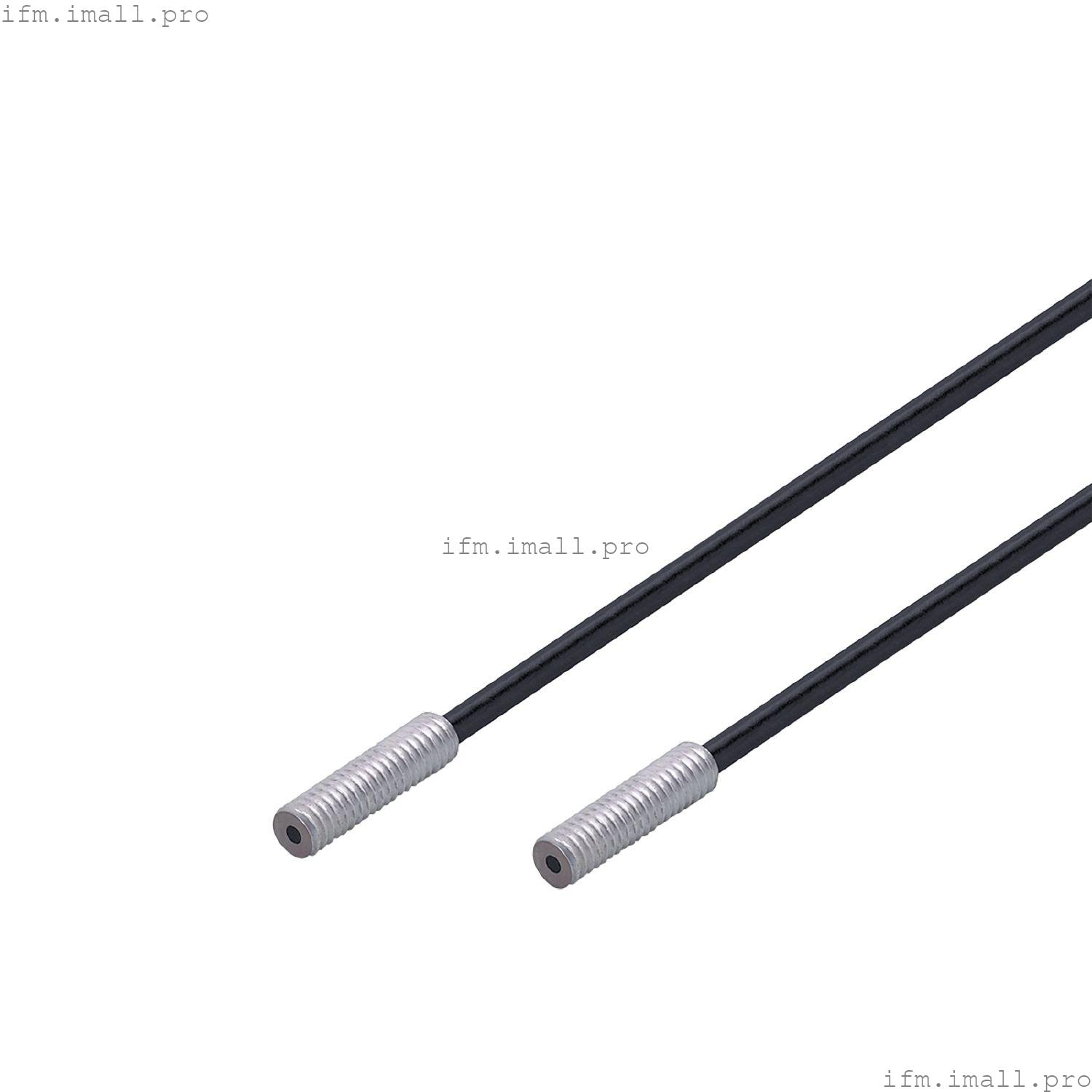

IFM E21102
FE-11-EPA-M4/F613X0,06/2M
Волоконно-оптический датчик сквозного луча
- Для установки в места с затрудненным доступом
- Работа в качестве датчика сквозного луча
- Большой диапазон
- Для резки по размеру
- Высокогибкая версия для чрезвычайно малых радиусов изгиба
Технические характеристики
Применение
| Принцип действия | Датчик сквозного луча |
| Применение | Малый радиус изгиба |
Зона обнаружения
| Диапазон с типом волоконно-оптического усилителя | OB50; OBF; OCF; OO50 |
| OB50 |
|---|
| Диапазон, волоконная оптика[мм] | 250 |
| OBF |
|---|
| Диапазон, волоконная оптика[мм] | 350 |
| OCF (Высокая мощность) |
|---|
| Диапазон, волоконная оптика[мм] | 2730 |
| OO50 |
|---|
| Диапазон, волоконная оптика[мм] | 750 |
Условия эксплуатации
| Температура окружающей среды[°C] | -40...60 |
Механические данные
| Вес[г] | 47.5 |
| Версия чувствительной головки | прямой |
| Резьба чувствительной головки | М4 |
| Длина сенсорной головки[мм] | 15 |
| Общая длина[мм] | 2000 |
| Мин. радиус изгиба[мм] | 3 |
| Расположение волокон | ![]() |
| Диаметр сердечника[мм] | 1.2 |
| Диаметр волокна[мм] | 613 x 0,06 |
| Внешний диаметр[мм] | 2.2 |
| Волокнистый материал | ПММА |
| Волокнистый материал головки | алюминий |
| Волокнистый материал оболочки | PE |
Аксессуары
| Объем поставки | | шестигранные гайки: 4 x M4 | | зубчатые стопорные шайбы: 4 |
|
| Аксессуары (опционально) | | Резак для волоконной оптики:, E20600 |
|
Примечания
| Количество в упаковке | 1 шт. |
