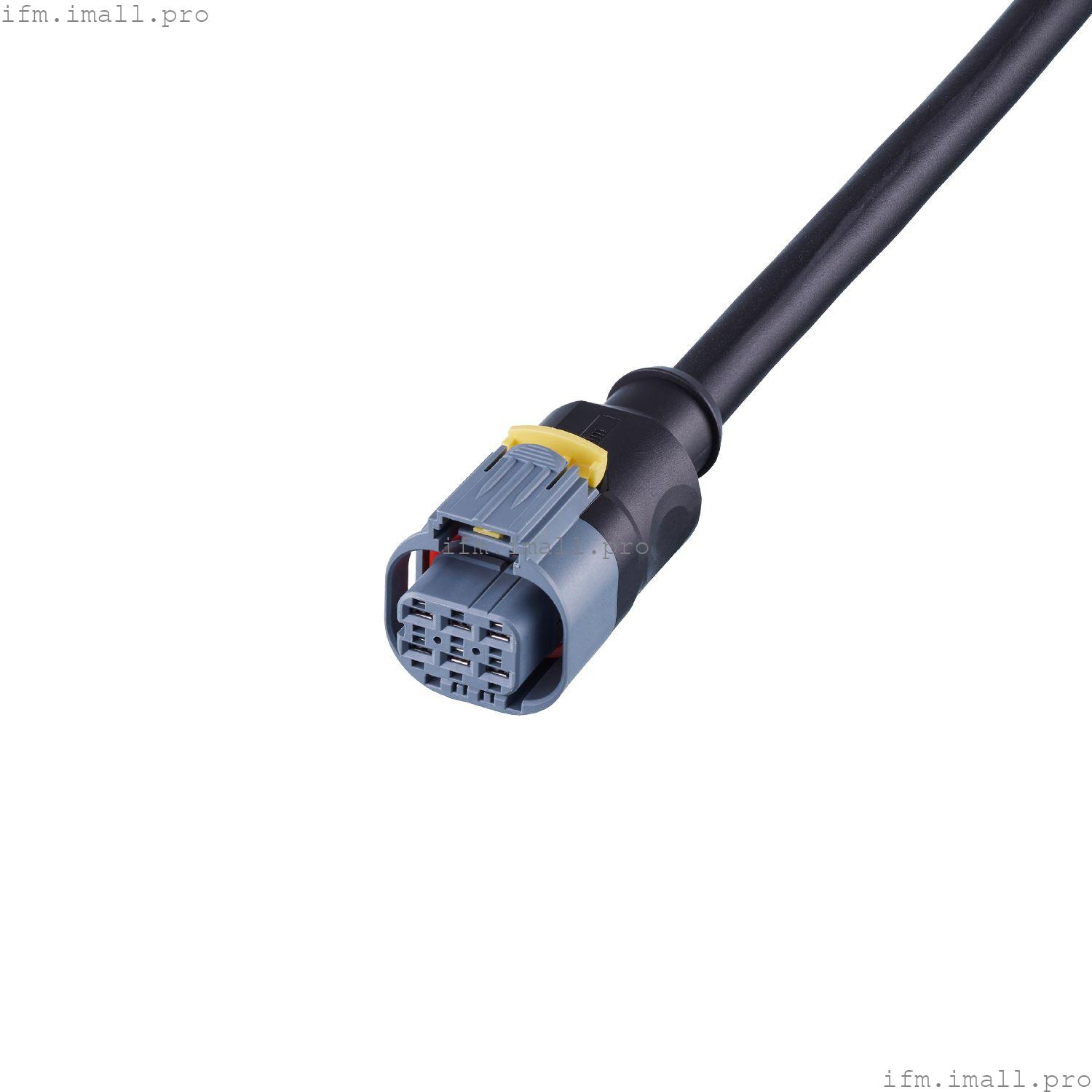

IFM E12843
ADOGX060--E0003H06
Соединительный кабель с разъемом AMP
- Для использования в мобильных машинах и транспортных средствах
- Большой диапазон рабочих напряжений
- Разъем AMP для быстрого и простого подключения к бортовой системе
- Высокий уровень защиты для требований жестких промышленных условий
- С встроенным согласующим резистором шины CAN в корпусе контакта
Технические характеристики
Применение
| Специальная функция | Не содержит галогенов |
| Применение | CAN-шина; для мобильных решений |
Электрические характеристики
| Рабочее напряжение[В] | 12...24 постоянного тока; (провода 2+ 5: 5 В) |
| Класс защиты | III |
| Макс. токовая нагрузка полная[A] | 17; (провода 2 + 5: 0,1/0,2 А) |
Условия эксплуатации
| Температура окружающей среды[°C] | -40...80 |
| Температура окружающей среды (перемещение)[°C] | -15...80 |
| Защита | IP 65; IP 67; (подключен ответный разъем) |
Механические данные
| Вес[г] | 560.3 |
| Формованный материал корпуса | TPU |
| Уплотнительный материал | силикон |
Примечания
| Замечания | | Оконечный резистор шины CAN (120 Ом) встроен в разъем усилителя. | | радиус изгиба для гибкого использования: не менее 15 x диаметр кабеля |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Кабель: 3 м, полиуретановый, без галогенов, черный, Ø 10 мм; 2 x 0,5 мм2 (16 x Ø 0,2 мм) + 4 x 2,5 мм2 (50 x Ø 0,25 мм) |
Электрическое подключение - розетка
| Подключение | Разъем: прямой разъем 1 x AMP; Формованный корпус: TPU, черный; Уплотнение: силикон |
