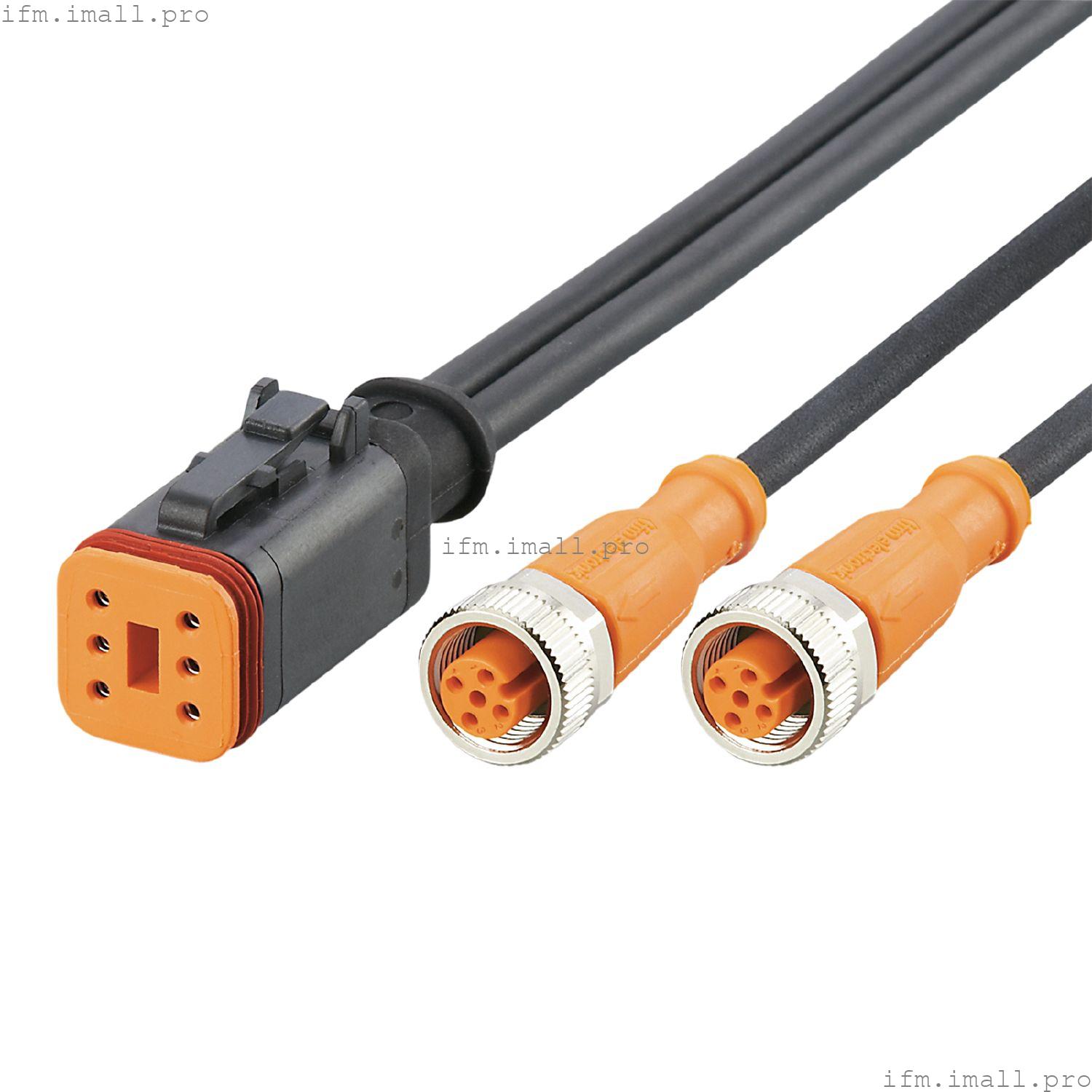

IFM E12683
YDOGS060--S0002H03DOGH030MSS
Y-образный соединительный кабель
- Для использования в мобильных машинах и транспортных средствах
- Широкий диапазон рабочих температур
- Разъем DEUTSCH для быстрого и простого подключения к бортовой системе
- Высокий уровень защиты для требований жестких промышленных условий
- Кабель PUR с хорошей пригодностью для кабельной цепи
Технические характеристики
Применение
| Специальная функция | Не содержит силикона; Не содержит галогенов; Подходит для натяжной цепи |
| Не содержит силикона | да |
Электрические характеристики
| Рабочее напряжение[В] | 8... 32 постоянного тока |
| Класс защиты | III |
| Макс. токовая нагрузка полная[A] | 4 |
Условия эксплуатации
| Температура окружающей среды[°C] | -40...80 |
| Температура окружающей среды (перемещение)[°C] | -20...80 |
| Защита | IP 67; (соединительный разъем подключен) |
Механические данные
| Вес[г] | 226.8 |
| Материалы | корпус: PA; гнездо: TPU оранжевый; Уплотнение: FKM |
| Материал гайки | латунь, никелированная |
| Уплотнительный материал | FKM |
| Количество портов разветвителя | 2 |
| Пригодность для тяговой цепи | да |
| Пригодность для тяговой цепи | | радиус изгиба для гибкого использования | мин. 10 x диаметр кабеля | | скорость перемещения | макс. 3,3 м/с при длине горизонтального перемещения 5 м и максимальном ускорении 5 м/с2 | | циклы изгиба | > 5 Mio. | | деформация кручения | ± 180 ° /м |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение - разъем DEUTSCH C
| Подключение | Разъем: 1 x разъем DEUTSCH, прямой |
Электрическое подключение - гнездо A
| Кабель: 2 м, полиуретановый, без галогенов, черный, Ø 5,4 мм; 3 x 0,50 мм2 (28 x Ø 0,15 мм) |
| Соединитель: 1 x M12, прямой; кодировка: A; Замок: латунь, никелированный; Уплотнение: FKM; Момент затяжки: 0,6...1,5 Нм |
Электрическое подключение - гнездо B
| Кабель: 2 м, полиуретановый, без галогенов, черный, Ø 5,4 мм; 3 x 0,50 мм2 (28 x Ø 0,15 мм) |
| Соединитель: 1 x M12, прямой; кодировка: A; Замок: латунь, никелированный; Уплотнение: FKM; Момент затяжки: 0,6...1,5 Нм |
