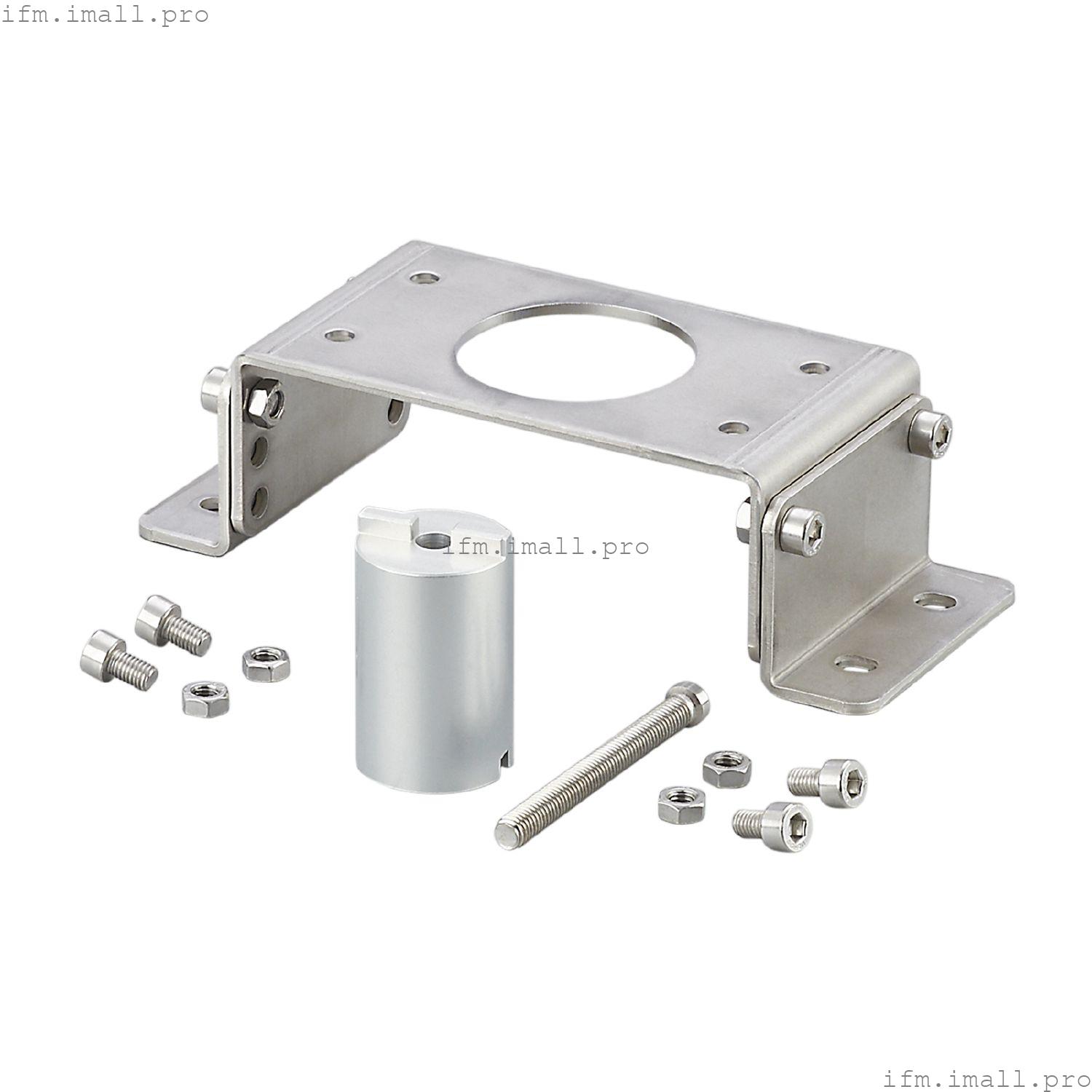

IFM E12674
VALVE BRACKET 20-40MM
Монтажный кронштейн
- Регулировка положения монтажа MVQ на валы высотой 30 / 40 / 50 мм
- Быстрый и простой монтаж и фиксация
Технические характеристики
Применение
| Дизайн | для механических интерфейсов с пневматическими приводами VDI / VDE 3845 |
Механические данные
| Вес[г] | 471.5 |
| Расстояние между отверстиями для монтажного кронштейна | 80 x 30 / 130 x 30 мм |
| Высота вала для привода клапана | 20 / 30 / 40 мм |
| Подходит для диаметров вала[мм] | > 38 |
| Материалы | монтажный кронштейн: нержавеющая сталь (316L / 1.4404); переходник вала: алюминий |
Аксессуары
| Объем поставки | | винт с торцевой головкой: 1 x (M6 x 60 мм), нержавеющая сталь | | винты с торцевой головкой: 8 x (M5 x 8 мм), нержавеющая сталь | | шестигранные гайки: 8 x M5, нержавеющая сталь |
|
Примечания
| Количество в упаковке | 1 шт. |
