IFM E12546
YDOGS030PLS0001H03

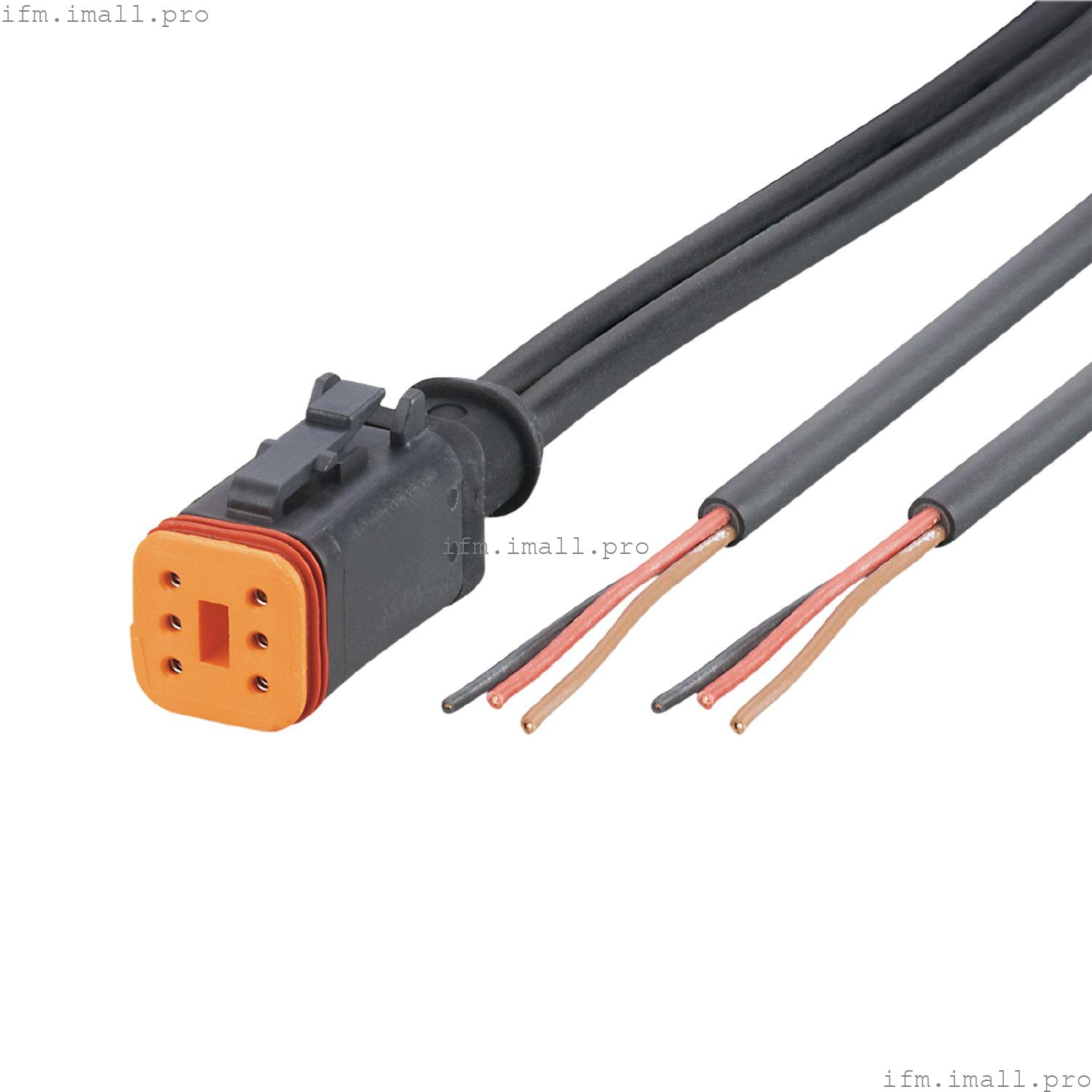

Y-образный соединительный кабель
- Для использования в мобильных машинах и транспортных средствах
- Широкий диапазон рабочих температур
- Разъем DEUTSCH для быстрого и простого подключения к бортовой системе
- Высокий уровень защиты для требований жестких промышленных условий
- Кабель PUR с хорошей пригодностью для кабельной цепи
Технические характеристики
Применение
| Специальная функция | Не содержит силикона; Не содержит галогенов; Подходит для натяжной цепи |
| Не содержит силикона | да |
Электрические характеристики
| Рабочее напряжение[В] | 8... 32 постоянного тока |
| Класс защиты | III |
| Макс. токовая нагрузка полная[A] | 4 |
Условия эксплуатации
| Температура окружающей среды[°C] | -40...85 |
| Температура окружающей среды (перемещение)[°C] | -20...85 |
| Защита | IP 67; (соединительный разъем подключен) |
Механические данные
| Вес[г] | 111.75 |
| Размеры[мм] | 24 x 24 x 54 |
| Материалы | PA |
| Количество портов разветвителя | 2 |
| Пригодность для тяговой цепи | да |
| Пригодность для тяговой цепи | | радиус изгиба для гибкого использования | мин. 10 x диаметр кабеля | | скорость перемещения | макс. 3,3 м/с при длине горизонтального перемещения 5 м и максимальном ускорении 5 м/с2 | | циклы изгиба | > 5 Mio. | | деформация кручения | ± 180 ° /м |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение - розетка
| Подключение | Разъем: 1 x прямой разъем DEUTSCH; Контакты: никелированные; Момент затяжки: 0,6...1,5 Нм |
Электрическое подключение - 1-2-3
| Кабель: 1 м, полиуретановый, без галогенов, черный, Ø 5,4 мм; 3 x 0,50 мм2 (28 x Ø 0,15 мм) |
Электрическое подключение - 4-5-6
| Кабель: 1 м, полиуретановый, без галогенов, черный, Ø 5,4 мм; 3 x 0,50 мм2 (28 x Ø 0,15 мм) |
