IFM E12321
ADOGI020MSS0010K02

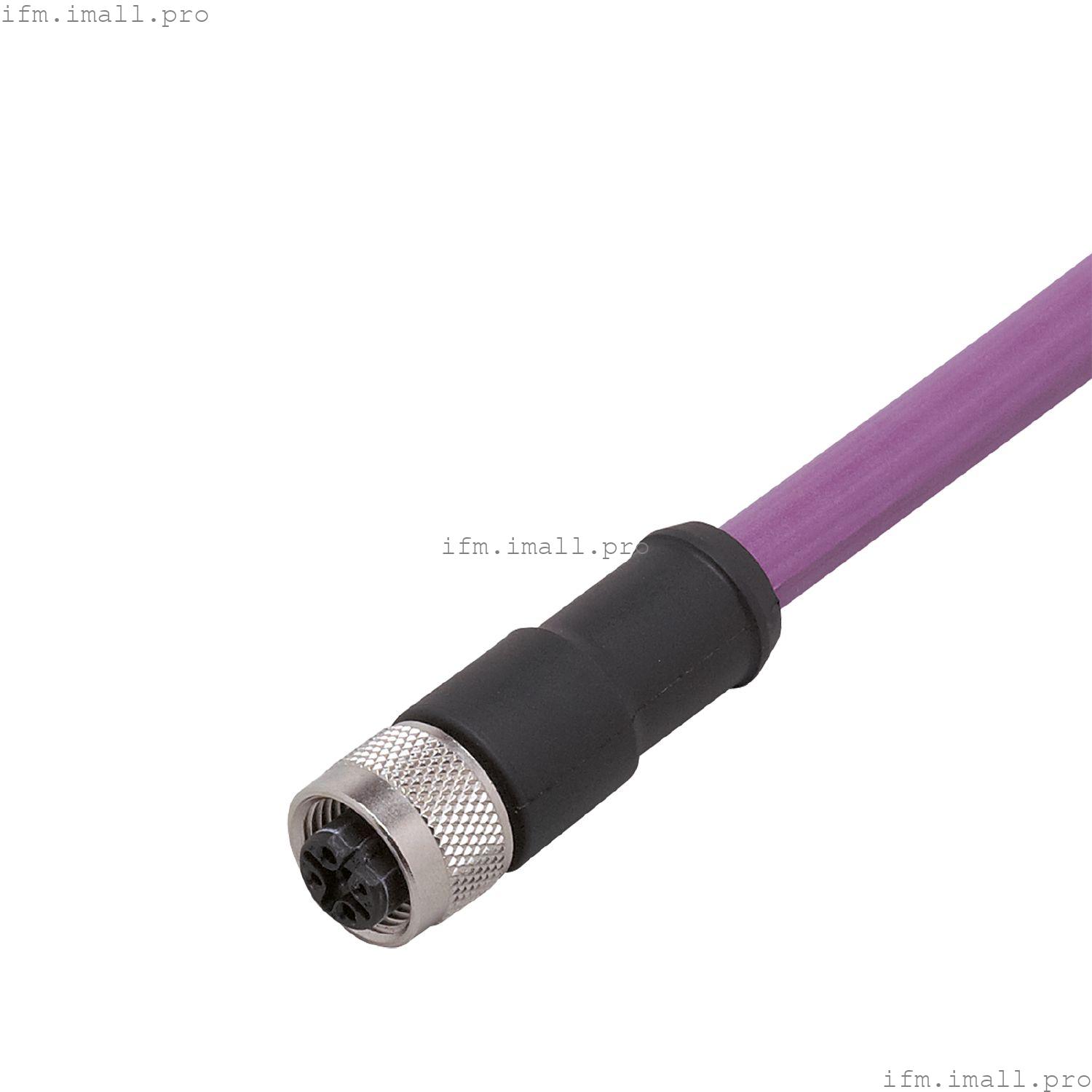

Соединительный кабель с розеткой
- Высокий уровень защиты для требований жестких промышленных условий
- Постоянная, надежная герметизация даже при монтаже без инструментов
- Широкий диапазон рабочих температур
- Хорошая электромагнитная совместимость благодаря экранированному кабелю
Технические характеристики
Применение
| Специальная функция | Не содержит галогенов; Позолоченные контакты; Экранированный кабель; Пригодность для натяжной цепи |
| Применение | применение в особо жестких условиях |
Электрические характеристики
| Рабочее напряжение[В] | < 30 переменного тока / < 36 Постоянного тока |
| Макс. токовая нагрузка полная[A] | 4; (...40 °C) |
Условия эксплуатации
| Температура окружающей среды[°C] | -40...70 |
| Температура окружающей среды (перемещение)[°C] | -20...50 |
| Защита | IP 67 |
Механические данные
| Вес[г] | 631 |
| Размеры[мм] | 14,5 x 14,5 x 43,9 |
| Формованный материал корпуса | ПУР |
| Материал гайки | латунь, никелированная |
| Пригодность для тяговой цепи | да |
| Пригодность для тяговой цепи | | радиус изгиба для гибкого использования | мин. 7,5 x диаметр кабеля | | радиус изгиба для стационарной установки | мин. 10 x диаметр кабеля | | скорость перемещения | макс. 5,5 м/с при длине горизонтального перемещения 5 м и максимальном ускорении 10 м/с2 | | циклы изгиба | > 5 Mio. | | максимально допустимый предел прочности при растяжении | 50 Н/мм2 статический | | 20 Н/мм2 динам. |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Кабель: 10 м, полиуретановый, безгалогенный, сиреневый, экранированный; 2 x 0,25 мм2 |
Электрическое подключение - розетка
| Подключение | Разъем: 1 x M12, прямой; кодировка: B; Литой корпус: PUR; Замок: латунь, никелированный; Контакты: позолоченные; Момент затяжки: 0,6 Нм; Экранированный соединительный кабель: подключен к экрану |
