IFM E12319
ASTGH020MSS0010C02

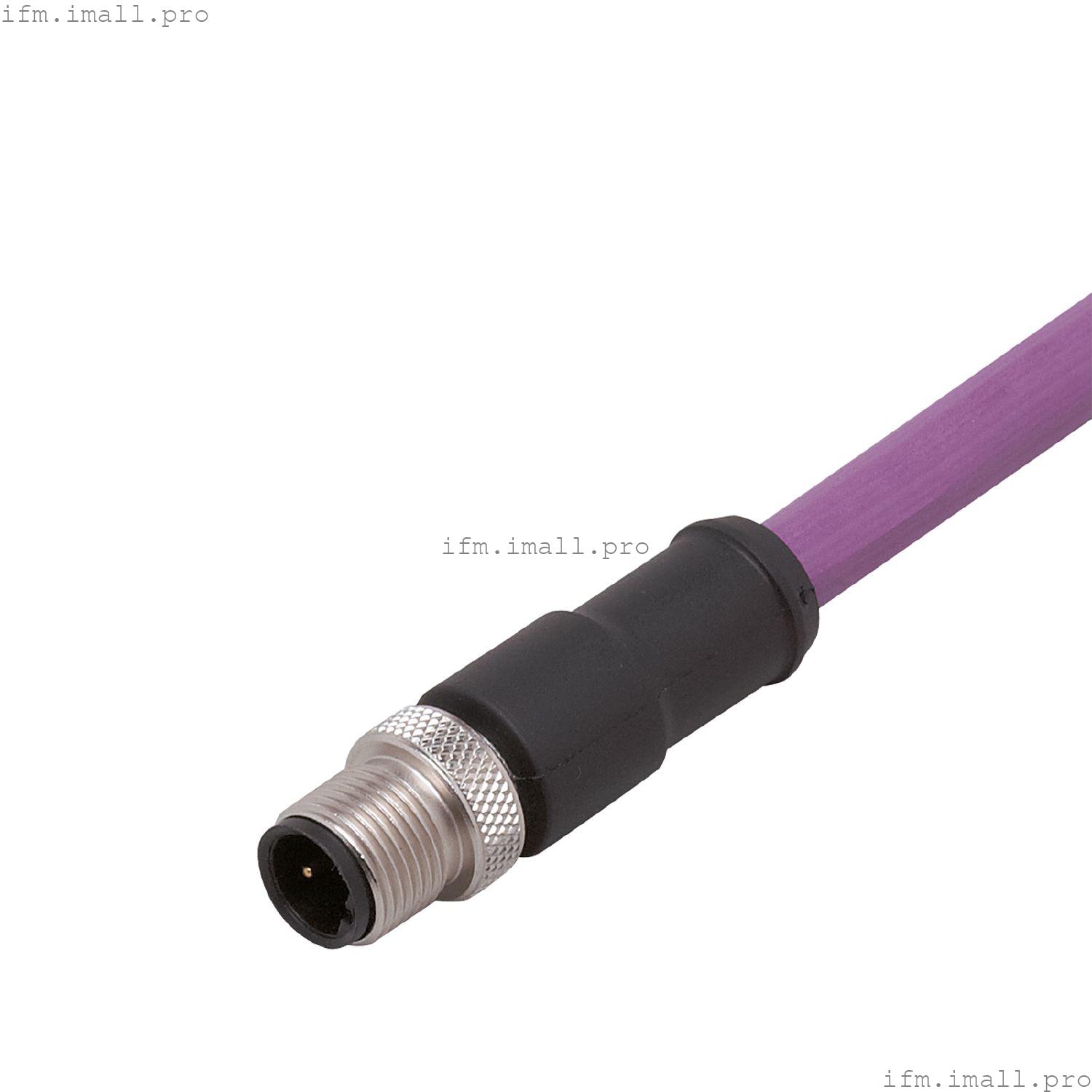

Соединительный кабель со штекером
- Высокий уровень защиты для требований жестких промышленных условий
- Широкий диапазон рабочих температур
- Хорошая электромагнитная совместимость благодаря экранированному кабелю
- Подходит для использования в мобильных машинах
- Позолоченные контакты для надежных электрических соединений
Технические характеристики
Применение
| Специальная функция | Не содержит галогенов; Позолоченные контакты; Экранированный кабель; Пригодность для натяжной цепи |
| Применение | CAN-шина; для мобильных решений |
Электрические характеристики
| Рабочее напряжение[В] | < 30 переменного тока / < 36 Постоянного тока |
| Макс. токовая нагрузка полная[A] | 4; (...40 °C) |
Условия эксплуатации
| Температура окружающей среды[°C] | -40...70 |
| Температура окружающей среды (перемещение)[°C] | -20...50 |
| Защита | IP 67 |
Механические данные
| Вес[г] | 635 |
| Размеры[мм] | 14,5 x 14,5 x 48,5 |
| Формованный материал корпуса | ПУР |
| Материал гайки | латунь, никелированная |
| Пригодность для тяговой цепи | да |
| Пригодность для тяговой цепи | | радиус изгиба для гибкого использования | мин. 7,5 x диаметр кабеля | | радиус изгиба для стационарной установки | мин. 10 x диаметр кабеля | | скорость перемещения | макс. 5,5 м/с при длине горизонтального перемещения 5 м и максимальном ускорении 10 м/с2 | | циклы изгиба | > 5 Mio. | | максимально допустимый предел прочности при растяжении | 50 Н/мм2 статический | | 20 Н/мм2 динам. |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Кабель: 10 м, полиуретановый, безгалогенный, сиреневый, экранированный; 2 x 0,25 мм2 |
Электрическое подключение - штекер
| Подключение | Разъем: 1 x M12, прямой; кодировка: B; Литой корпус: PUR; Фиксация: Контргайка, латунь, никелированная; Контакты: позолоченные; Момент затяжки: 0,6 Нм; Экранированный соединительный кабель: подключен к экрану |
