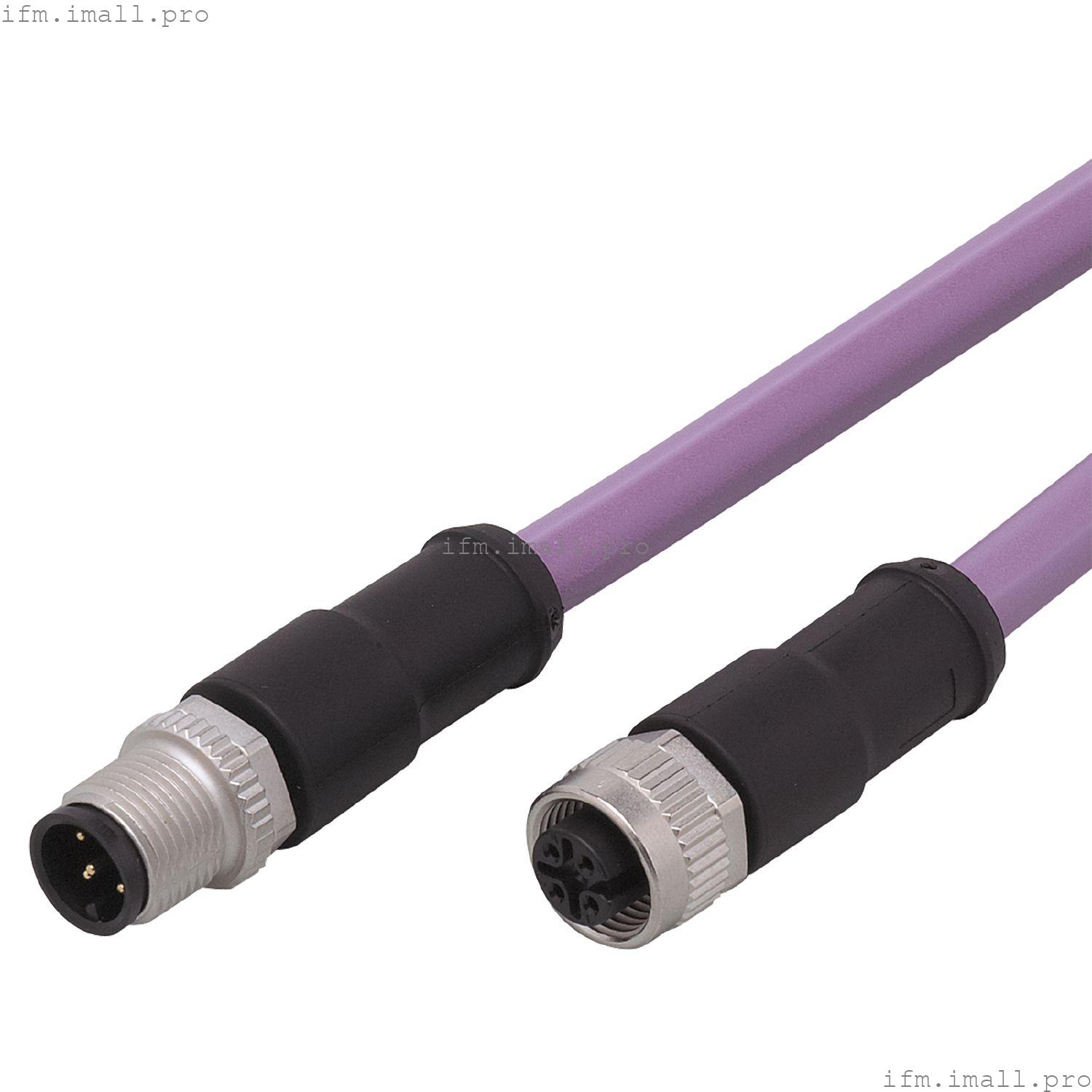

IFM E11594
VDOGH050ZDA0005C05STGH050ZDS
Соединительный кабель
- надежная технология подключения для участников шины CAN
- Высокий уровень защиты для требований жестких промышленных условий
- Широкий диапазон рабочих температур
- Хорошая электромагнитная совместимость благодаря экранированному кабелю
- Позолоченные контакты для надежных электрических соединений
Технические характеристики
Применение
| Специальная функция | Не содержит галогенов; Позолоченные контакты; Экранированный кабель; Пригодность для натяжной цепи |
| Применение | CAN- шина |
Электрические характеристики
| Рабочее напряжение[В] | < 30 переменного тока / < 36 Постоянного тока |
| Макс. токовая нагрузка полная[A] | 4 |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...80 |
| Температура хранения[°C] | -40...80 |
| Защита | IP 68 |
Механические данные
| Вес[г] | 398.9 |
| Размеры[мм] | 14,5 x 14,5 x 48,5 |
| Формованный материал корпуса | ПУР |
| Материал гайки | цинк, изготовленный под давлением, никелированный |
| Пригодность для тяговой цепи | да |
| Пригодность для тяговой цепи | | радиус изгиба для гибкого использования | мин. 10 x диаметр кабеля | | радиус изгиба для стационарной установки | мин. 5 x диаметр кабеля | | скорость перемещения | макс. 3,3 м/с при длине горизонтального перемещения 5 м и максимальном ускорении 5 м/с2 | | циклы изгиба | > 1 Mio. |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Кабель: 5 м, полиуретановый, без галогенов, сиреневый, Ø 7,2 мм, экранированный; RD / BK: 2 x 0,34 мм2 (19 x Ø 0,16 мм ) + WH / BU: 2 x 0,25 мм2 (19 x Ø 0,13 мм ) + экран: 1 x 0,34 мм2 (19 x Ø 0,16 мм ) / витой |
Электрическое подключение - штекер
| Разъем: 1 x M12, прямой; кодировка: A; Литой корпус: PUR; Фиксатор: литой цинк, никелированный; Контакты: позолоченные; Момент затяжки: 0,5 Нм |
Электрическое подключение - розетка
| Разъем: 1 x M12, прямой; кодировка: A; Литой корпус: PUR; Фиксатор: литой цинк, никелированный; Контакты: позолоченные; Момент затяжки: 0,5 Нм |
