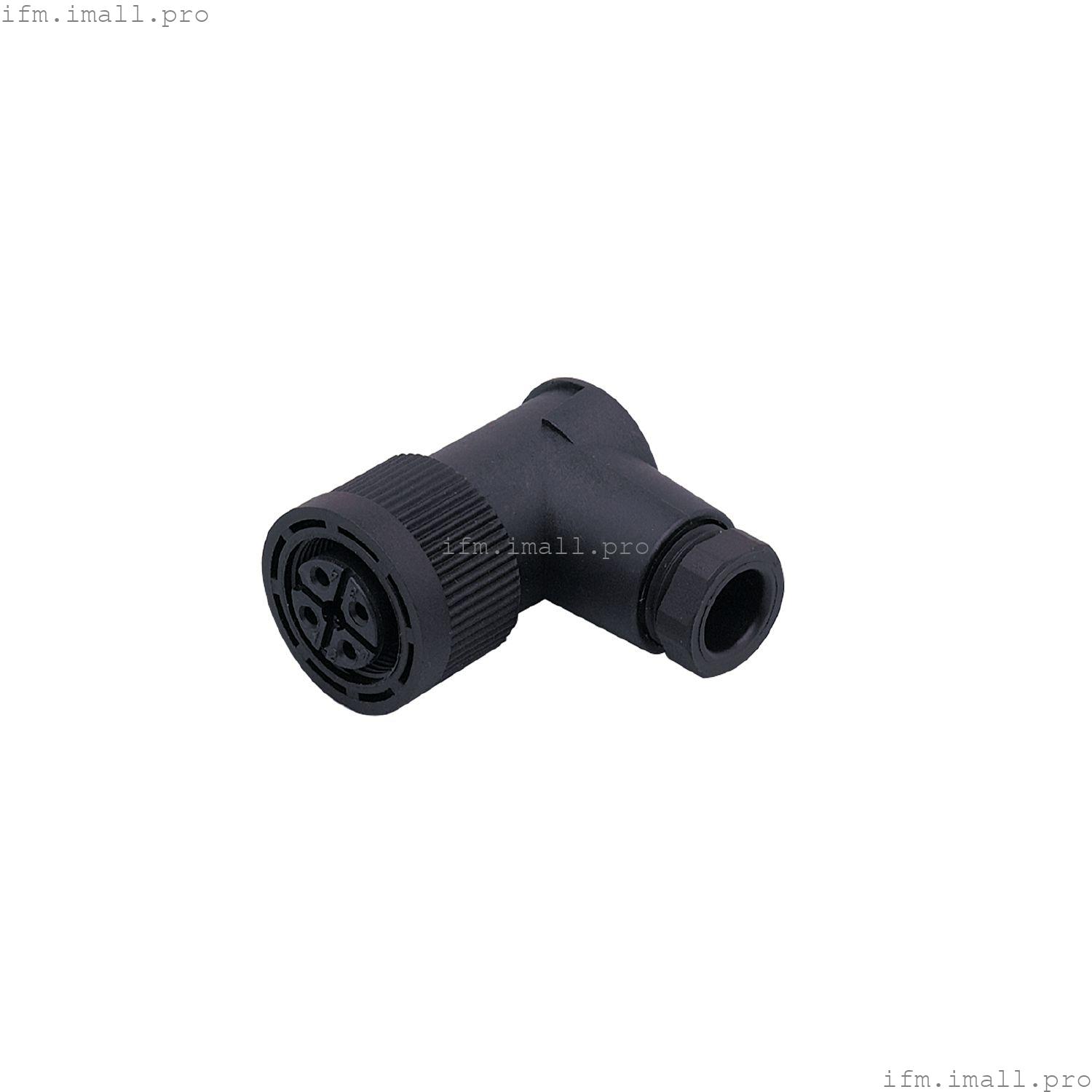

IFM E1003A
SDOAJ040PLNFKPG/1D/1G
Проводная розетка
- Для применения во взрывоопасных зонах
- Широкий диапазон рабочих температур
- Позолоченные контакты для надежных электрических соединений
- Высокий уровень защиты для требований жестких промышленных условий
- Угловой тип для использования в условиях ограниченного пространства
Технические характеристики
Применение
| Применение | подключение к сертифицированным искробезопасным цепям |
Условия эксплуатации
| Температура окружающей среды[°C] | -20...80 |
| Защита | IP 65 |
Испытания/сертификаты
| Одобрение | BVS 05 ATEX E106 |
| Маркировка ATEX | ![]() II 1G Ex ia IIC T6 Ga |
| ![]() II 1D Ex ia IIIB T85°C Da |
| ![]() II 1D Ex ia IIIC T85°C Da |
Механические данные
| Вес[г] | 41.2 |
| Размеры[мм] | 43 x 25 x 36 |
| Материалы | PBT |
| Формованный материал корпуса | PBT |
| Материал гайки | PA |
Примечания
| Замечания | | Ta в соответствии с таблицей "Общая мощность цепей тока" в соответствующем руководстве по эксплуатации (часть ATEX, касающаяся безопасности) | | К розеткам может быть подключено несколько искробезопасных цепей. | | Сумма напряжений одной или нескольких искробезопасных цепей не должна превышать следующего значения: | | Общее максимальное напряжение = 60 В (пиковое значение) |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| клеммы: ... 0,75 мм2; Оболочка кабеля: Ø 6 ... 8 мм |
Электрическое подключение - розетка
| Подключение | Разъем: 1 x M18, угловой; кодировка: A; Литой корпус: PBT; Фиксация: PA |
