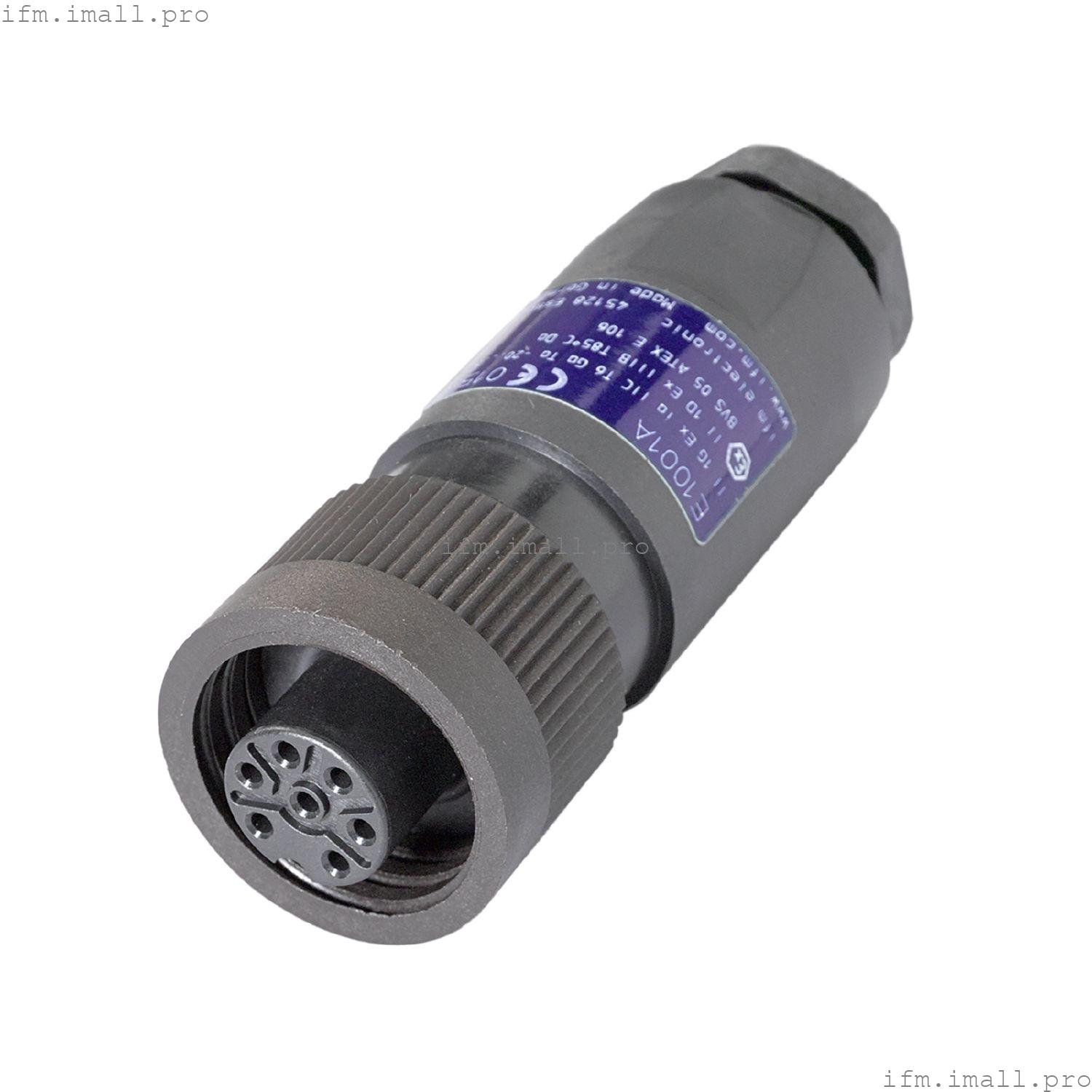

IFM E1001A
SDOGL070PLNFKPG/1D/1G
Проводная розетка
- Для применения во взрывоопасных зонах
- Широкий диапазон рабочих температур
- Позолоченные контакты для надежных электрических соединений
- Высокий уровень защиты для требований жестких промышленных условий
- Безопасное кабельное соединение с винтовыми клеммами
Технические характеристики
Применение
| Специальная функция | Позолоченные контакты |
| Применение | подключение к сертифицированным искробезопасным цепям |
Условия эксплуатации
| Температура окружающей среды[°C] | -20...80 |
| Защита | IP 67 |
Испытания/сертификаты
| Одобрение | BVS 05 ATEX E106 |
| Маркировка ATEX | ![]() II 1G Ex ia IIC T6 Ga |
| ![]() II 1D Ex ia IIIB T85°C Da |
| ![]() II 1D Ex ia IIIC T85°C Da |
Механические данные
| Вес[г] | 59.1 |
| Размеры[мм] | 29 x 29 x 71 |
| Материалы | PBT |
| Формованный материал корпуса | PBT |
| Материал гайки | PA |
Примечания
| Замечания | | Ta в соответствии с таблицей "Общая мощность цепей тока" в соответствующем руководстве по эксплуатации (часть ATEX, касающаяся безопасности) | | К розеткам может быть подключено несколько искробезопасных цепей. | | Сумма напряжений одной или нескольких искробезопасных цепей не должна превышать следующего значения: | | Общее максимальное напряжение = 60 В (пиковое значение) |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| клеммы: ... 2,5 мм2; Оболочка кабеля: Ø 10 ... 12 мм |
Электрическое подключение - розетка
| Подключение | Разъем: 1 x Rd24, прямой; кодировка: A; Литой корпус: PBT; Блокировка: PA; Контакты: позолоченные |
