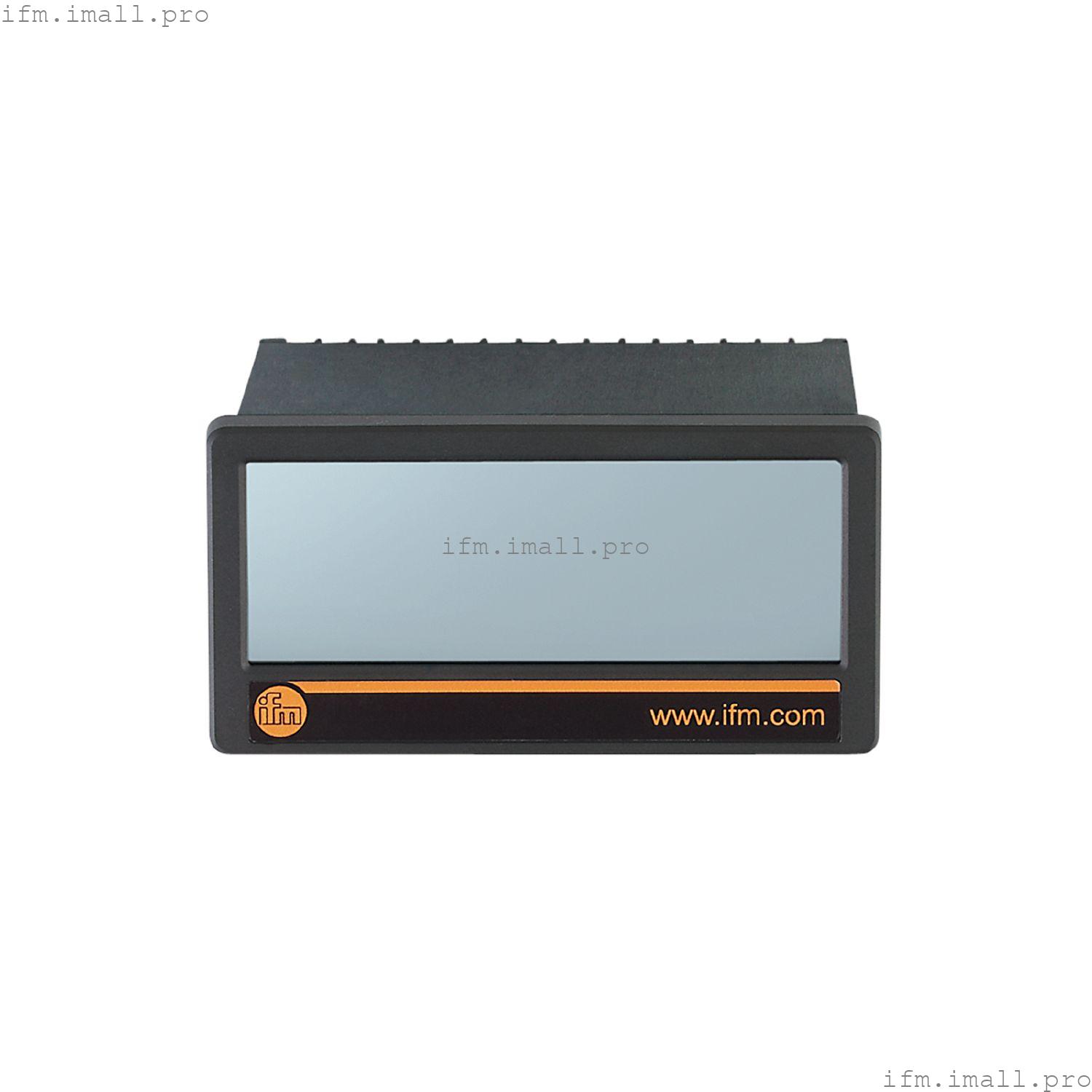

IFM DX2041
DISPLAY/AX460/AC/DC
Многофункциональный дисплей для мониторинга аналоговых стандартных сигналов
- Четко читаемый цветной дисплей с сенсорным экраном
- Большой диапазон рабочего напряжения переменного/постоянного тока
- Надежный мониторинг датчиков с аналоговыми стандартными сигналами
- Свободно масштабируемые отображаемые значения и комбинации сигналов
Технические характеристики
Характеристики продукта
| Корпус | прямоугольный |
| Размеры[мм] | 48 x 112 x 116 |
Применение
| Применение | отображение и мониторинг аналоговых сигналов; например, датчиков давления, температуры или расхода |
Электрические характеристики
| Частота переменного тока[Гц] | 50...60 |
| Рабочее напряжение[В] | 115...230 переменного тока / 18...30 постоянного тока |
| Потребляемый ток[мА] | 100 |
Входы/выходы
| Количество входов и выходов | Количество аналоговых входов: 2 |
Входы
| Количество аналоговых входов | 2; (вход напряжения или тока) |
| Аналоговый вход (ток)[мА] | 0...20 |
| Аналоговый вход (напряжение)[В] | -10...10 |
| Разрешение аналогового входного сигнала | 16 Бит |
| Точность, аналоговый вход[%] | 0,1 |
Условия эксплуатации
| Температура окружающей среды[°C] | -20...60 |
| Температура хранения[°C] | -25...70 |
| Защита | IP 65 |
| Класс защиты клемм | IP 20 |
Испытания/сертификаты
| ЭМС | | EN 61000-6-2 | | | EN 61000-6-3 | | | EN 61000-6-4 | |
|
Механические данные
| Вес[г] | 351 |
| Корпус | прямоугольный |
| Тип крепления | установка в панели или вырезы в панелях; (вырез в панели: 91 x 43 мм) |
| Размеры[мм] | 48 x 112 x 116 |
| Материалы | корпус: Noryl UL94-V-0 |
Дисплеи/элементы управления
| Дисплей | | цветной дисплей | полнографический ЖК-дисплей, сенсорный экран |
|
Электрическое подключение
| Подключение | винтовые клеммы: |
