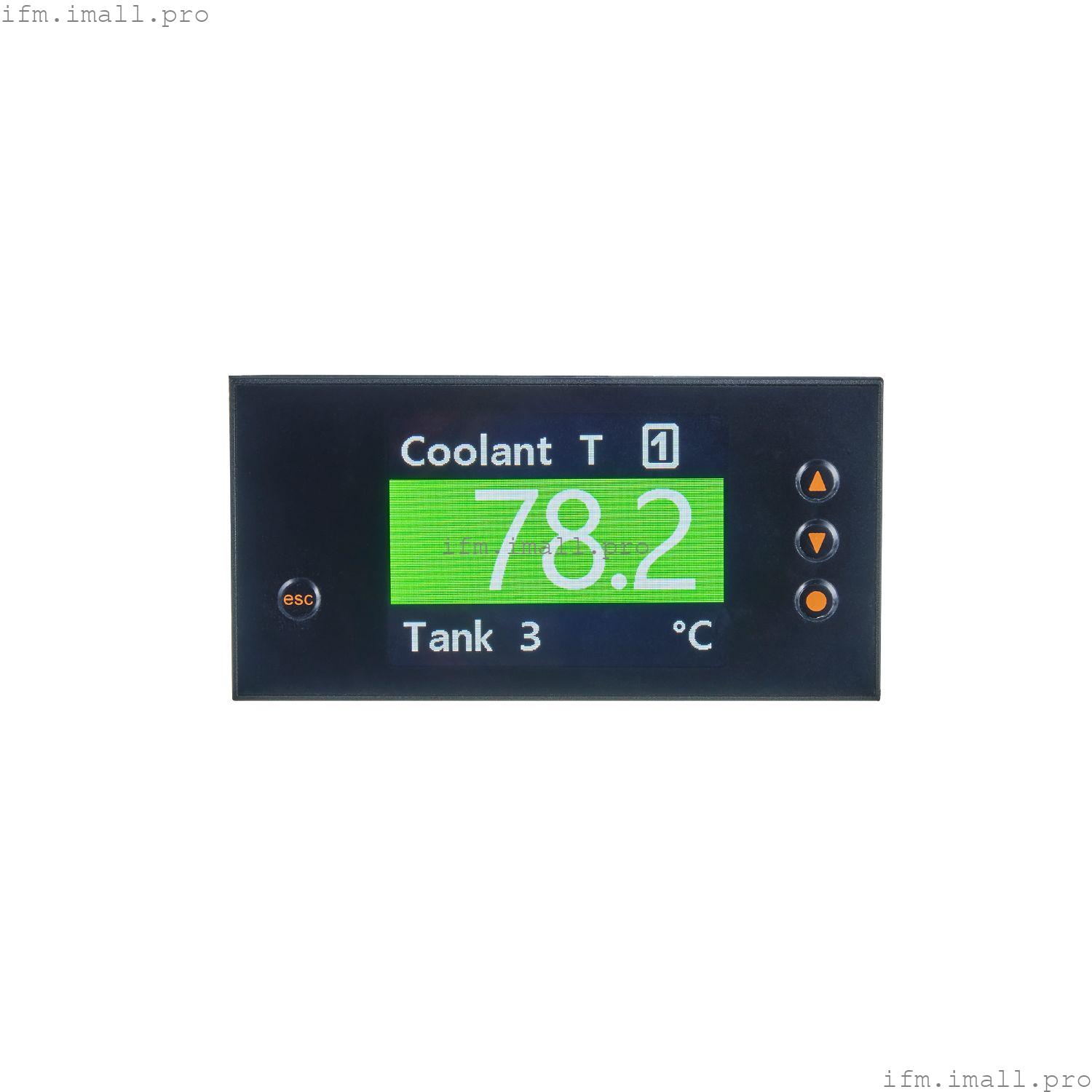

IFM DX1063
DISPLAY/UNIVERSAL INPUT/DC
Многофункциональный дисплей для мониторинга аналоговых стандартных сигналов
- Многофункциональный вход для мониторинга различных датчиков
- Цветовая индикация при превышении установленных пределов или не достигнут
- Настраиваемые цифровые панели для маркировки
- Тексты справки в меню облегчают настройку параметров
- Коммутационные выходы для надежного контроля предельных значений
Технические характеристики
Характеристики продукта
| Размеры[мм] | 48 x 109 x 42 |
Применение
| Применение | отображение и мониторинг аналоговых сигналов |
Электрические характеристики
| Рабочее напряжение[В] | 21,6...26,4 постоянного тока |
| Потребляемый ток[мА] | < 65 |
Входы/выходы
| Количество входов и выходов | Количество релейных выходов: 2 |
Входы
| Многофункциональные входы |
|---|
| число | |
| Аналоговый вход | | тип функции | Ток | | диапазон входного сигнала [мА] | 0...22 | | входное сопротивление [Ом] | 125 | | Разрешение | 14 Бит | | Точность | 0,2 % ± 1 Разряд |
|
| Аналоговый вход | | тип функции | Напряжение | | диапазон входного сигнала [В] | 0...12 | | Входное сопротивление [kΩ] | > 100 | | Разрешение | 14 Бит | | Точность | 0,2 % ± 1 Разряд |
|
| Резисторный вход | | тип функции | PT100 / PT1000 | | Диапазон измерения [°C] | -200...850 | | Разрешение | ≥ 0,1 К | | Точность | 0,5 % ± 1 Разряд |
|
| Аналоговый вход | | тип функции | Термопара | | Диапазон измерения [°C] | Typ K: -270...1350 | | Диапазон измерения [°C] | Typ S: -50...1750 | | Диапазон измерения [°C] | Typ N: -270...1300 | | Диапазон измерения [°C] | Typ J: -170...950 | | Диапазон измерения [°C] | Typ T: -270...400 | | Диапазон измерения [°C] | Typ R: -50...1768 | | Диапазон измерения [°C] | Typ B: 80...1820 | | Диапазон измерения [°C] | Typ E: -270...1000 | | Диапазон измерения [°C] | Typ L: -200...900 | | Разрешение | 1 К | | Точность | 0,3 % ± 1 Разряд |
|
| Частотный вход | | тип функции | частота | | частота [Гц] | 0...10000 |
|
| Частотный вход | | тип функции | скорость вращения | | скорость вращения [1 /мин] | 0...9999 |
|
| Частотный вход | | тип функции | счетчик | | счетчик | 0...9999 |
|
| Частотный вход | | Цепь | TTL | | Уровень переключения high [В] | > 3 | | Уровень переключения low [В] | < 2 |
|
| Частотный вход | | Цепь | PNP | | Уровень переключения high [В] | > 8 | | Уровень переключения low [В] | < 6 | | входная частота [Гц] | < 1000 |
|
| Частотный вход | | Цепь | NPN | | Уровень переключения high [В] | > 0,8 | | Уровень переключения low [В] | < 0,8 | | входная частота [Гц] | < 3000 |
|
| Частотный вход | | Цепь | NAMUR | | Входной ток High [мА] | > 2,5 | | Входной ток Low [мА] | < 1,5 |
|
Выходы
| Количество релейных выходов | 2; (переключающий контакт) |
| Допустимая нагрузка на контакт | 2 А (30 В постоянного тока) |
Диапазон измерения/установки
| Частота дискретизации[Гц] | 0...10000; (см. Инструкцию по эксплуатации) |
Условия эксплуатации
| Температура окружающей среды[°C] | -20...60 |
| Температура хранения[°C] | -30...70 |
| Макс. относительная влажность воздуха[%] | 85 |
| Макс. высота над уровнем моря[м] | 4000 |
| Защита | IP 65 |
| Класс защиты клемм | IP 00 |
Испытания/сертификаты
| ЭМС | | EN 61326 | | | IEC 61131-2 Тип 3 | |
|
| MTTF[годы] | 176 |
Механические данные
| Вес[г] | 144.8 |
| Тип крепления | вырез панели: 92 x 45 мм |
| Размеры[мм] | 48 x 109 x 42 |
| Материалы | корпус: поликарбонат; Уплотнение: EPDM |
Дисплеи/элементы управления
| Дисплей | | цветной дисплей | полноэкранный TFT-дисплей, 2,4 " 320 x 240 пикселей | | высота цифры 15 мм |
|
Электрическое подключение
| Подключение | вставляемая винтовая клемма: ... 2,5 мм2 |
