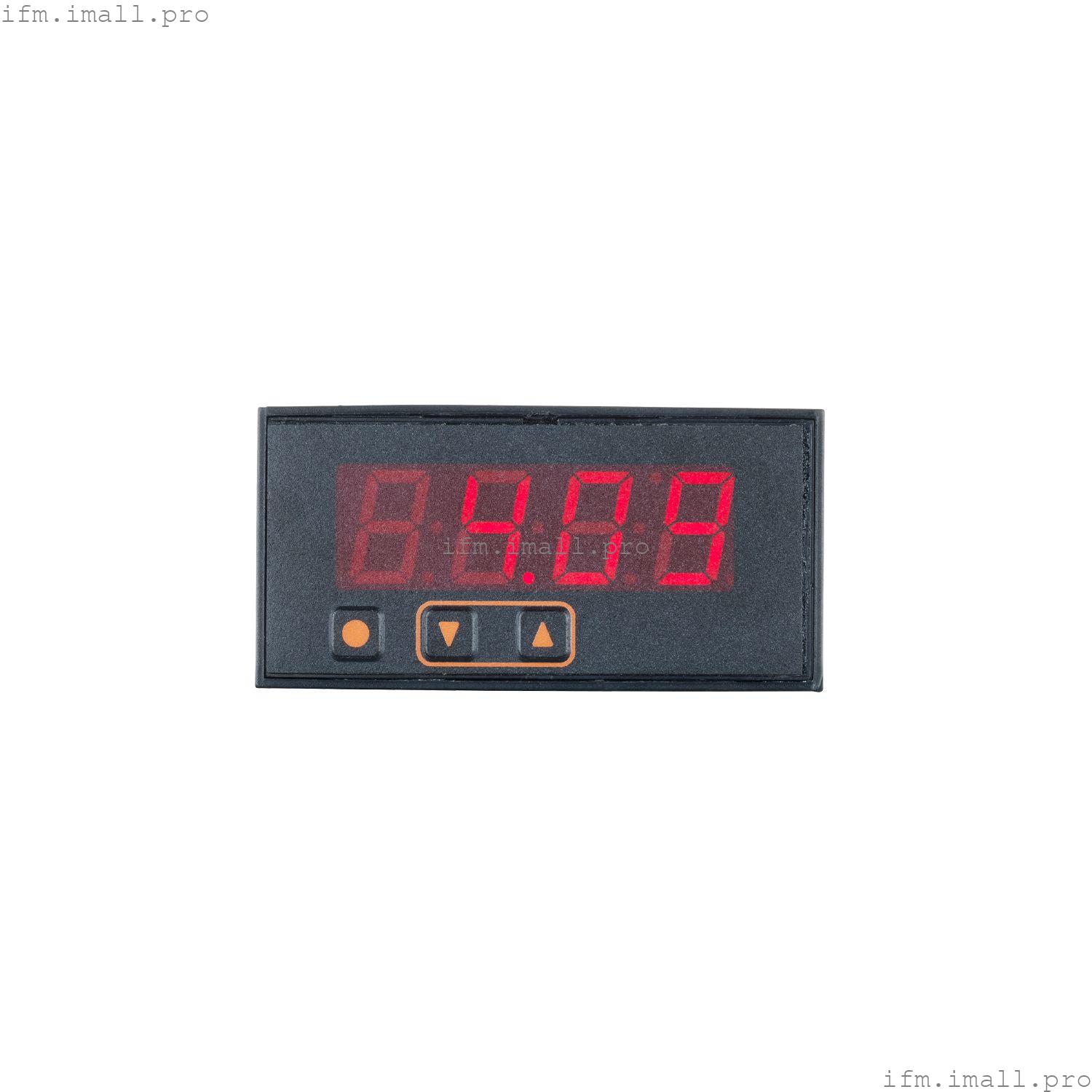

IFM DX1041
DISPLAY/4...20mA
Дисплей токовой петли
- Надежный мониторинг датчиков с аналоговыми стандартными сигналами
- Простое масштабирование диапазона отображения
- Хорошо видимый светодиодный дисплей
- Прямое питание от токовой петли аналогового выхода
- Пыленепроницаемая и защищенная от попадания воды и шлангов установка в панели управления
Технические характеристики
Характеристики продукта
| Корпус | прямоугольный |
| Размеры[мм] | 36 x 72 x 40 |
Применение
| Применение | масштабируемый дисплей для датчиков с аналоговым выходом |
Электрические характеристики
| Рабочее напряжение[В] | 24 постоянного тока; (напряжение генерируется из аналогового сигнала: 4...20 мА; падение напряжения сигнала: 5,1 (4,7...5,2 В)) |
Входы/выходы
| Количество входов и выходов | Количество аналоговых входов: 1 |
Входы
| Количество аналоговых входов | 1 |
| Аналоговый вход (ток)[мА] | 4...20 |
| Аналоговый вход | | Разрешение [Бит] | 12 | | Точность | Погрешность измерения 0,3 % ± 1 Разряд |
|
Условия эксплуатации
| Температура окружающей среды[°C] | 0...60 |
| Температура хранения[°C] | -20...80 |
| Защита | IP 65; (клеммы: IP00) |
Механические данные
| Вес[г] | 106 |
| Корпус | прямоугольный |
| Тип крепления | установка в панели или вырезы в панелях; (вырез в панели: 68 x 33 мм) |
| Размеры[мм] | 36 x 72 x 40 |
| Материалы | корпус: поликарбонат; Уплотнение: EPDM |
Дисплеи/элементы управления
| Дисплей | | функциональный дисплей | 7-сегментный светодиодный дисплей, красный | | высота цифры 14 мм | | Диапазон отображения -1999...9999 | | Управляющие элементы | 3 кнопка |
|
Электрическое подключение
| Подключение | вставные винтовые клеммы: ... 2,5 мм2 |
