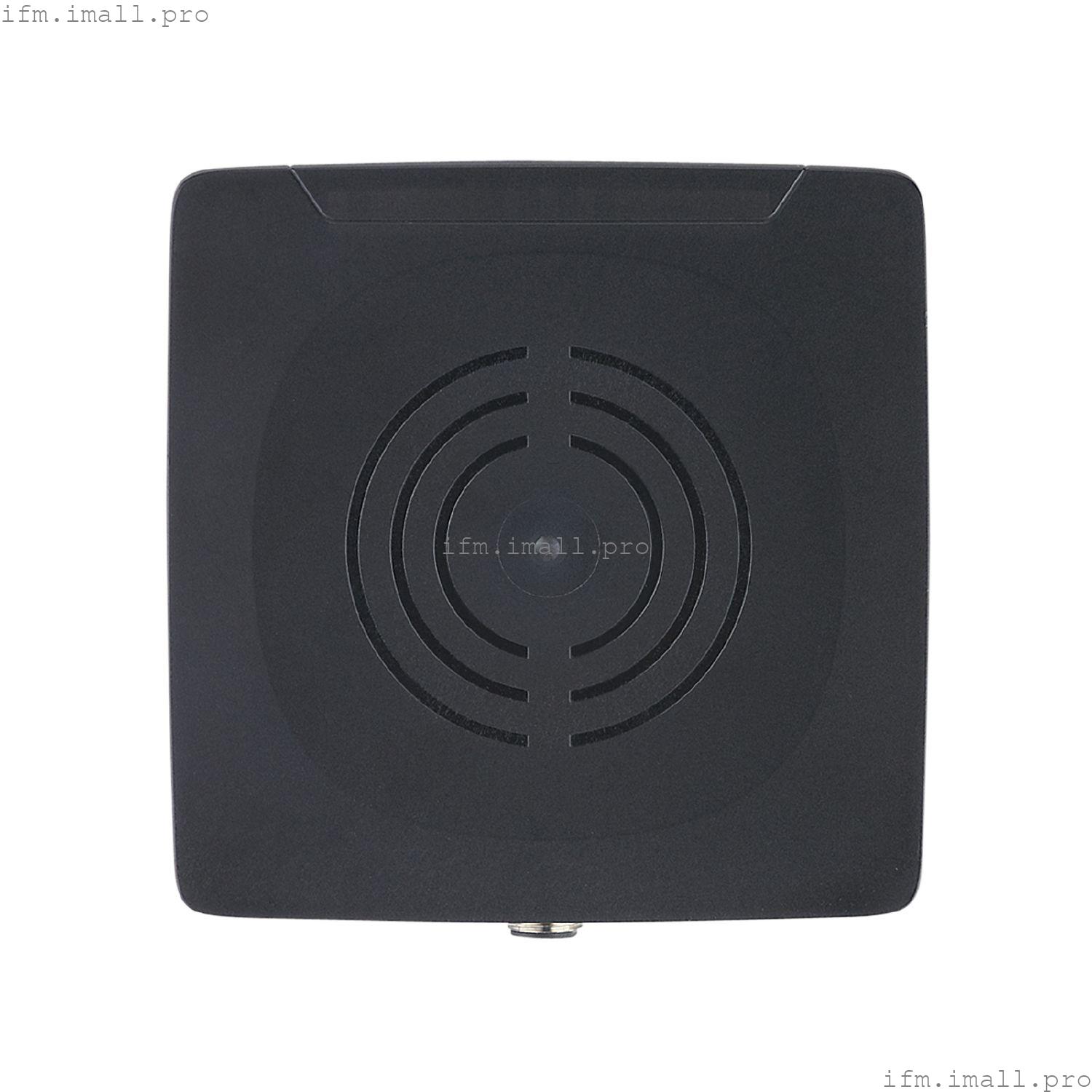

IFM DTI600
DTRHF HLRWIOUS03
RFID-головка считывания/записи HF
- Для надежной идентификации идентификационных меток на носителях заготовок и изделиях
- RFID HF головка чтения/записи для больших расстояний
- Высокий уровень защиты для требований жестких промышленных условий
- Для подключения к мастеру IO-Link версии 1.1 с помощью проверенного соединения M12
Технические характеристики
Применение
| Применение | обнаружение объектов на транспортном оборудовании |
| Одобрение радиосвязи для | ЕС / RED; Япония; Австралия; Китай; Тайвань; Индия; Сингапур; США; Канада; Бразилия; Мексика; Малайзия; Новая Зеландия; Южная Корея; Вьетнам |
| Примечание об утверждении радиосвязи | | Список стран, применяющих Европейскую директиву по радиооборудованию 2014/53/EU (RED), можно найти в разделе “Загрузки”. |
|
Электрические характеристики
| Рабочее напряжение[В] | 19,2...28,8 постоянного тока |
| Потребляемый ток[мА] | < 150 |
| Класс защиты | III |
| Рабочая частота[МГц] | 13,56 |
| Стандарт RFID | ISO 15693 |
Зона обнаружения
| Расстояние головки записи/чтения спереди[мм] | 400 |
| Расстояние головки записи/чтения сбоку[мм] | 600 |
| Расстояние до идентификационной метки[мм] | | относится к идентификационной метке E80384 | : | < 190 | | относится к ISO-карте E80407 | : | < 230 |
|
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | | Smart Sensor - SSP 0 | Универсальный профилированный датчик | | функция | Идентификация устройства |
|
| Режим SIO | нет |
| Требуемый тип порта master | A |
| Мин. время цикла процесса[мс] | 22 |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 967 |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -20...60 |
| Температура хранения[°C] | -25...80 |
| Защита | IP 67 |
Испытания/сертификаты
| Ударопрочность | | EN 60068-2-27 | 40 г 6 мс / удар | | EN 60068-2-27 | 50 g 11 мс / одиночный удар |
|
| Устойчивость к вибрации | | EN 60068-2-6 | 2 g 10...150 Гц |
|
Механические данные
| Вес[г] | 456 |
| Размеры[мм] | 120 x 50 x 113 |
| Материалы | PBT; ПК; нержавеющая сталь |
Дисплеи/элементы управления
| Дисплей | | работа | 1 x LED, зеленый | | коммуникация с метками | 4 x LED индикаторных панели, желт. идентификационная метка уровня сигнала |
|
Примечания
| Замечания | | Расстояния до других идентификационных меток указаны в соответствующем техническом паспорте (E803xx). |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A |
