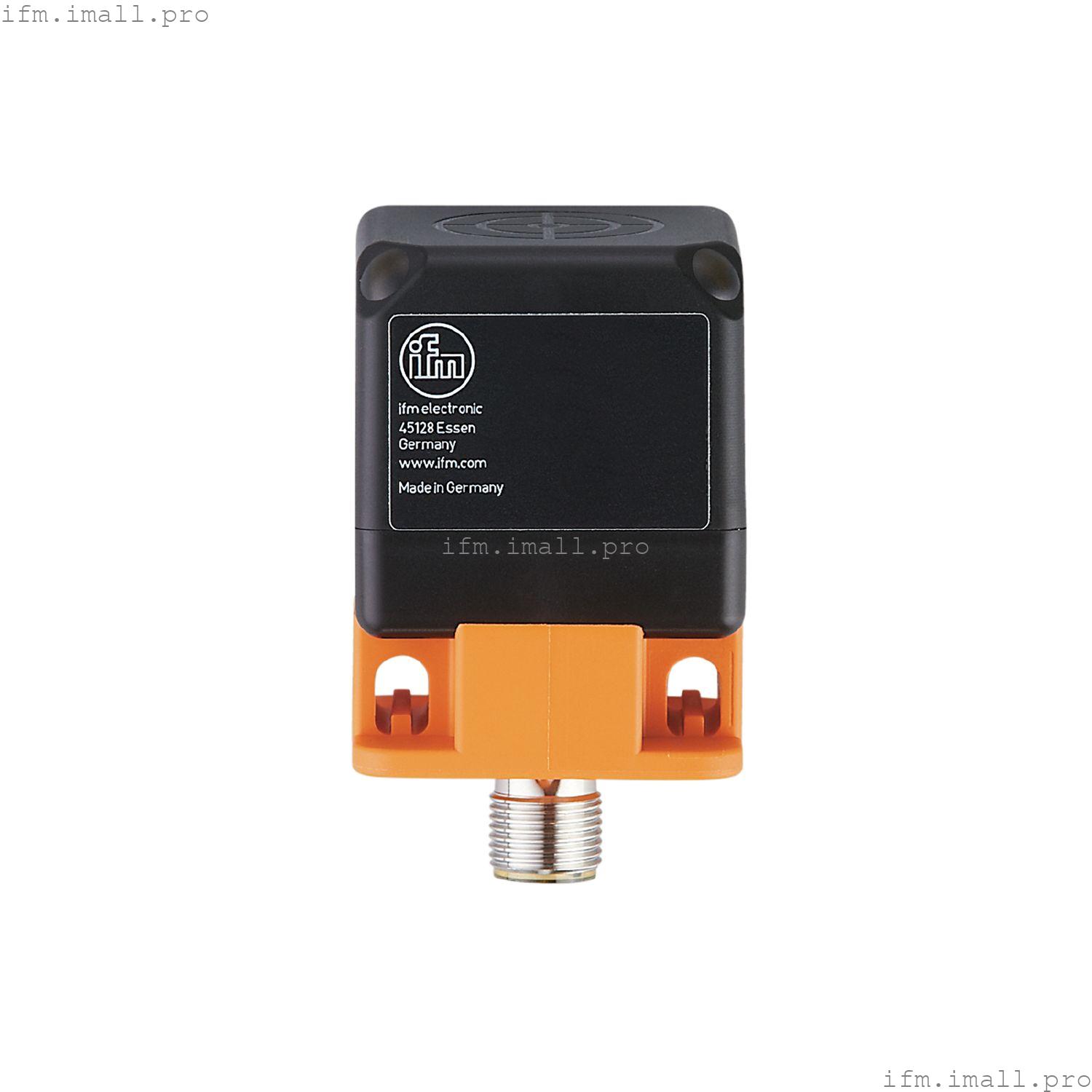

IFM DTI513
DTRHF MCRWIOUS03
RFID-головка считывания/записи HF
- Для надежной идентификации идентификационных меток на носителях заготовок и изделиях
- Прочный корпус для применения в монтажной, подающей и транспортной технике
- Высокий уровень защиты для требований жестких промышленных условий
- Пять положений сенсорная поверхность выбирается
- Для подключения к мастеру IO-Link версии 1.1 с помощью проверенного соединения M12
Технические характеристики
Применение
| Применение | обнаружение объектов на транспортном оборудовании |
| Одобрение радиосвязи для | США; Канада; ЕС / RED; Австралия; Япония; Китай; Тайвань; Индия; Сингапур; Малайзия; Бразилия; Мексика; Новая Зеландия; Южная Корея; Вьетнам; Индонезия |
| Примечание об утверждении радиосвязи | | Список стран, применяющих Европейскую директиву по радиооборудованию 2014/53/EU (RED), можно найти в разделе “Загрузки”. |
|
Электрические характеристики
| Рабочее напряжение[В] | 19,2...28,8 постоянного тока |
| Потребляемый ток[мА] | < 50 |
| Класс защиты | III |
| Рабочая частота[МГц] | 13,56 |
| Стандарт RFID | ISO 15693 |
Зона обнаружения
| Расстояние до идентификационной метки[мм] | | чтение | : | ≤ 60 | | статический | | | | относится к дисковой метке диаметром 30 мм; I-CODE SLI | | |
|
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | | Smart Sensor - SSP 0 | Универсальный профилированный датчик | | функция | Идентификация устройства |
|
| Режим SIO | нет |
| Требуемый тип порта master | A |
| Мин. время цикла процесса[мс] | 22 |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 967 |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -20...60 |
| Температура хранения[°C] | -25...80 |
| Защита | IP 67; IP 69K |
Испытания/сертификаты
| Ударопрочность | | EN 60068-2-27 | 40 g 6 мс / повторение | | EN 60068-2-27 | 50 g 11 мс / без повторений |
|
| Устойчивость к вибрации | | EN 60068-2-6 | 20 g 10... 2000 Гц |
|
| MTTF[годы] | 567 |
| Одобрение UL | | Ta | -20...60 °C | | Тип корпуса | Тип 1 | | источник питания | Ограниченное напряжение /Ток | | Номер файла UL | E205959 |
|
Механические данные
| Вес[г] | 175.55 |
| Корпус | прямоугольный |
| Монтаж | невыступающий монтаж |
| Размеры[мм] | 40 x 40 x 54 |
| Материалы | корпус: PA; металлические детали: нержавеющая сталь |
Дисплеи/элементы управления
| Дисплей | | работа | 1 x LED, зеленый | | коммуникация с метками | 1 x LED, желтый |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A |
