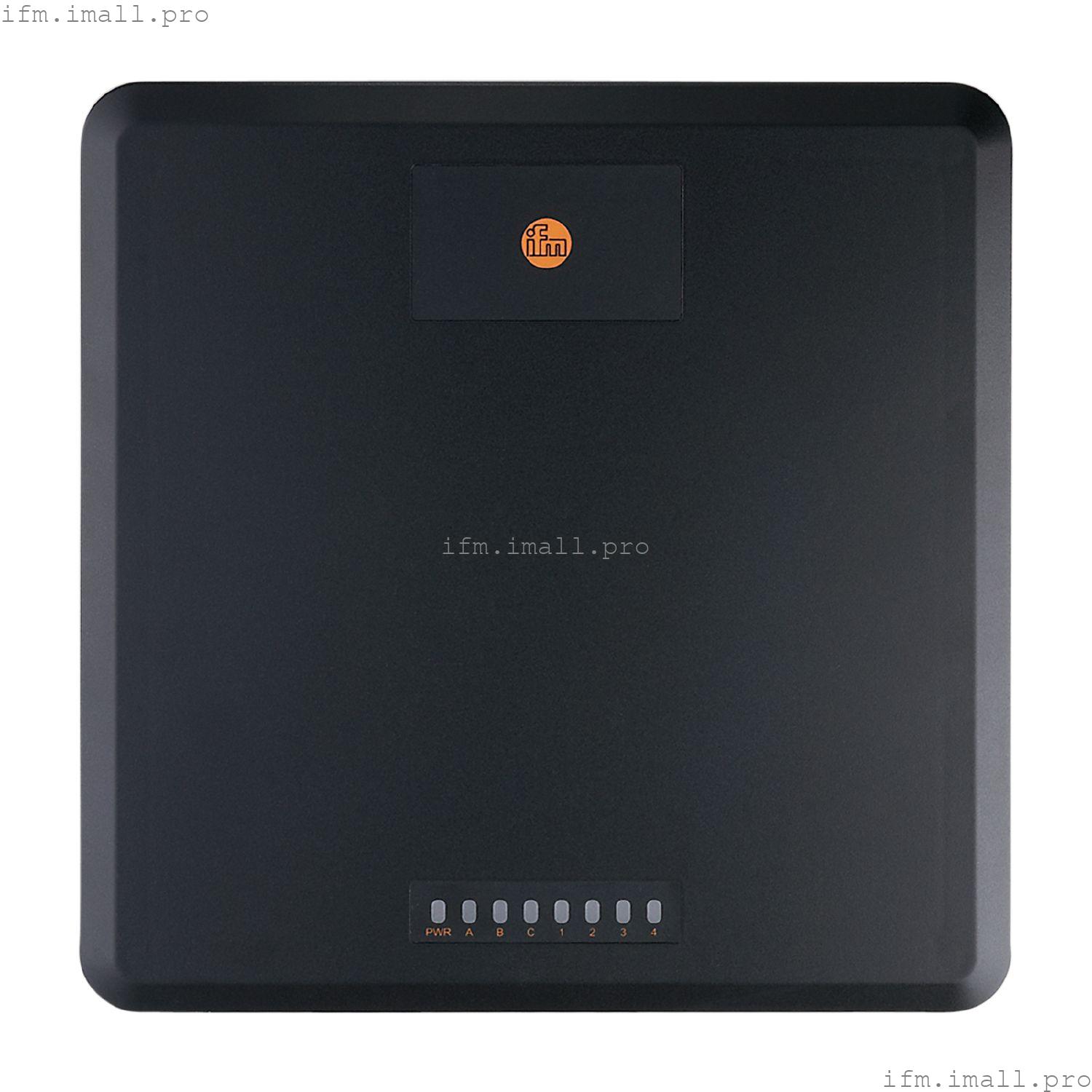

IFM DTE939
DTEUHFEA_ABRWETUSTN04
Блок оценки RFID UHF
- Блок оценки RFID для пассивных антенн UHF
- С четырьмя каналами для подключения антенн RFID
- Высокая степень защиты для требований в промышленности и логистике
- Соответствует требованиям CMIIT для работы в китайском диапазоне частот
Технические характеристики
Применение
| Одобрение радиосвязи для | Китай |
Электрические характеристики
| Рабочее напряжение[В] | 24 постоянного тока |
| Потребляемый ток[мА] | 700 |
| Рабочая частота[МГц] | 920,5...924,5 |
| Антенные соединения | 4; (TNC Reverse) |
| Стандарт RFID | EPC Class1 GEN2/ISO 18000-6C |
| Мощность передачи ERP[мВт] | 2000; (настраивается поэтапно: 1 дБ, 50 мВт ... 2 Вт) |
| импеданс[Ом] | 50 |
Входы/выходы
| Количество входов и выходов | Количество цифровых входов: 4; Количество цифровых выходов: 4 |
Входы
| Количество цифровых входов | 4 |
Выходы
| Количество цифровых выходов | 4 |
| Макс. токовая нагрузка на выход[мА] | 500; (макс.) |
Зона обнаружения
| Порог RSSI | регулируется с помощью программного обеспечения |
Интерфейсы
| Коммуникационный интерфейс | Ethernet |
| Ethernet - EtherNet/IP |
|---|
| Протокол | EtherNet /IP |
| Тип использования | передача данных |
| Ethernet - TCP/IP |
|---|
| Протокол | TCP/IP |
| Тип использования | настройка параметров; передача данных |
Условия эксплуатации
| Температура окружающей среды[°C] | -20...55 |
| Температура хранения[°C] | -40...85 |
| Защита | IP 67 |
Испытания/сертификаты
| Одобрение радиосвязи | CMIIT |
Механические данные
| Вес[г] | 3446.8 |
| Размеры[мм] | 300 x 300 x 71 |
| Материалы | корпус: алюминий; Защитная крышка: пластик; Гнездо TNC: латунь / PTFE; разъем: латунь / пластик |
Дисплеи/элементы управления
| Дисплей | | работа | 1 x LED, желтый/зеленый | | 4 x LED, многоцветных программируемых |
|
| Акустический сигнал | звуковой сигнал |
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение - Ethernet
| Локальная сеть | Разъем: 1 x M12; кодировка: X |
Электрическое подключение - входы / выходы
Электрическое подключение - питание
| источник питания | Разъем: 1 x M12; кодировка: A |
