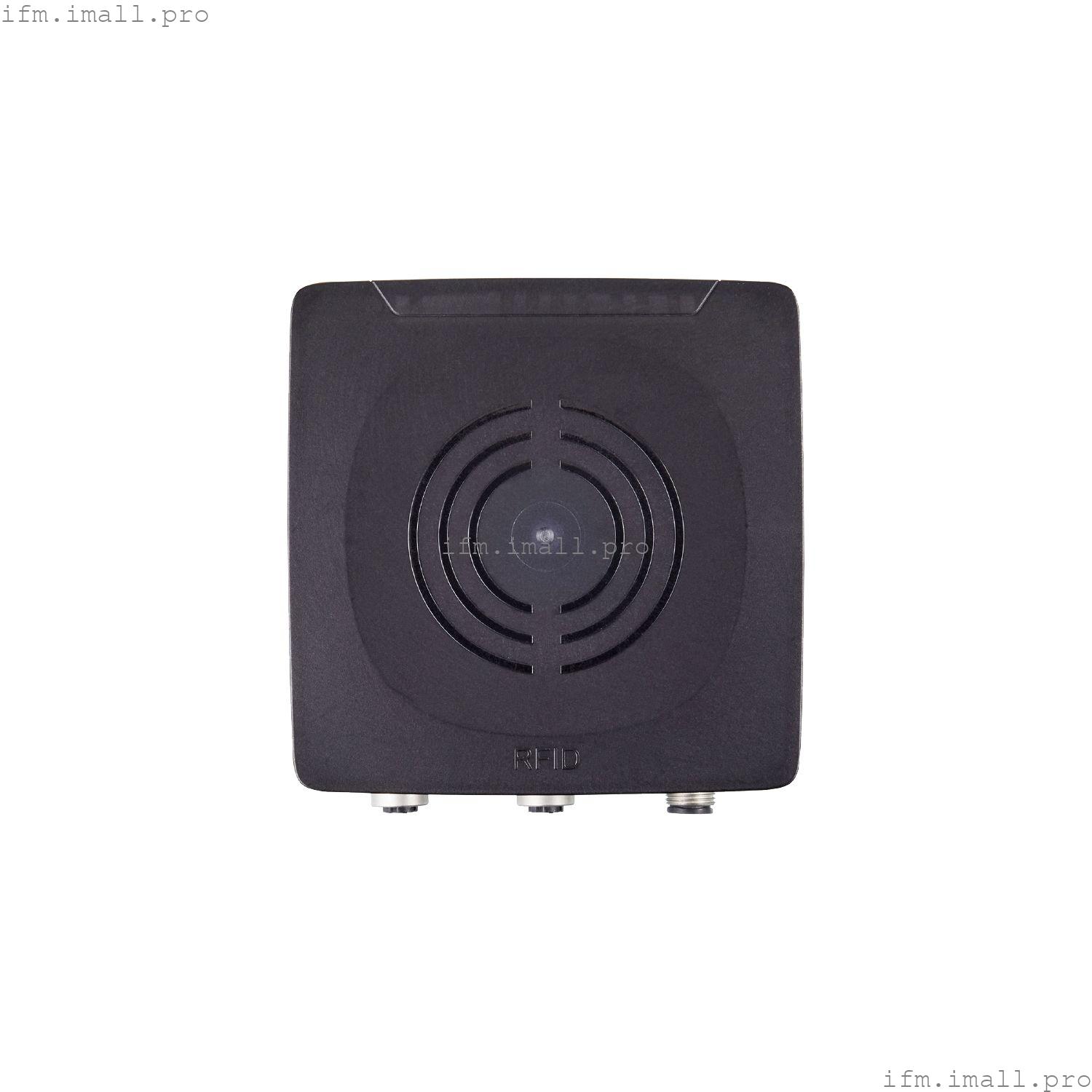

IFM DTE602
DTRHF HLRWEIUS03
Компактное RFID-устройство с интерфейсом полевой шины
- Компактное устройство RFID HF с EtherNet/IP
- Оптимизированный веб-сервер Ethernet TCP/IP для настройки, диагностики и мониторинга устройств
- Высокий уровень защиты для требований жестких промышленных условий
Технические характеристики
Применение
| Одобрение радиосвязи для | США; Канада; ЕС / RED; Австралия; Китай; Южная Корея; Япония; Тайвань; Сингапур; Индия; Малайзия; Вьетнам; Индонезия |
| Примечание об утверждении радиосвязи | | Список стран, применяющих Европейскую директиву по радиооборудованию 2014/53/EU (RED), можно найти в разделе “Загрузки”. |
|
Электрические характеристики
| Рабочее напряжение[В] | 19,2...28,8 постоянного тока |
| Потребляемый ток[мА] | 500 |
| Класс защиты | III |
| Рабочая частота[МГц] | 13,56 |
| Стандарт RFID | ISO 15693 |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 2 |
Выходы
| Общее количество выходных данных | 2 |
| Электрическое исполнение | Push-Pull |
| Количество цифровых выходов | 2 |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2 |
| Макс. токовая нагрузка на выход[мА] | 100; (макс.) |
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
Зона обнаружения
| Расстояние головки записи/чтения спереди[мм] | 600 |
| Расстояние головки записи/чтения сбоку[мм] | 850 |
| Обратите внимание на расстояние между головкой записи/считывания | |
| Расстояние до идентификационной метки[мм] | | метка диаметром 50 мм | : | ≤ 150 | | ISO card | : | ≤ 180 |
|
Интерфейсы
| Коммуникационный интерфейс | Ethernet |
| Ethernet - EtherNet/IP |
|---|
| Протокол | EtherNet /IP |
| Тип использования | передача данных |
| Ethernet - TCP/IP |
|---|
| Протокол | TCP/IP |
| Заводские настройки | | IP-адрес: 192.168.0.79 | | маска подсети: 255.255.255.0 | | IP-адрес шлюза: 192.168.0.100 |
|
| Тип использования | настройка параметров; передача данных |
Условия эксплуатации
| Температура окружающей среды[°C] | -20...60 |
| Температура хранения[°C] | -25...80 |
| Защита | IP 67 |
Испытания/сертификаты
| Ударопрочность | | IEC 60028-2-27 | 40 г (6 мс) / удар | | 50 g (11 мс) / одиночный удар |
|
| Устойчивость к вибрации | | EN 60068-2-6 | 2 g (10...150 Гц) |
|
| MTTF[годы] | 130 |
Механические данные
| Вес[г] | 640.5 |
| Размеры[мм] | 113 x 118,6 x 50 |
| Материалы | нижняя часть: алюминий; верхняя часть: PBT / PC; штекер: нержавеющая сталь |
Дисплеи/элементы управления
| Дисплей | | источник питания | 1 x LED, зеленый | | Светодиодный дисплей | 4 x LED, желтая идентификационная метка уровня сигнала | | Статус | 2 x LED, зеленый/красный интерфейс полевой шины | | Статус | 2 x LED, зеленый/желтый Ethernet |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение - Ethernet
| ETH1 / ETH2 | Разъем: 2 x M12; кодировка: D |
Электрическое подключение - питание
| PWR | Разъем: 1 x M12; кодировка: A |
