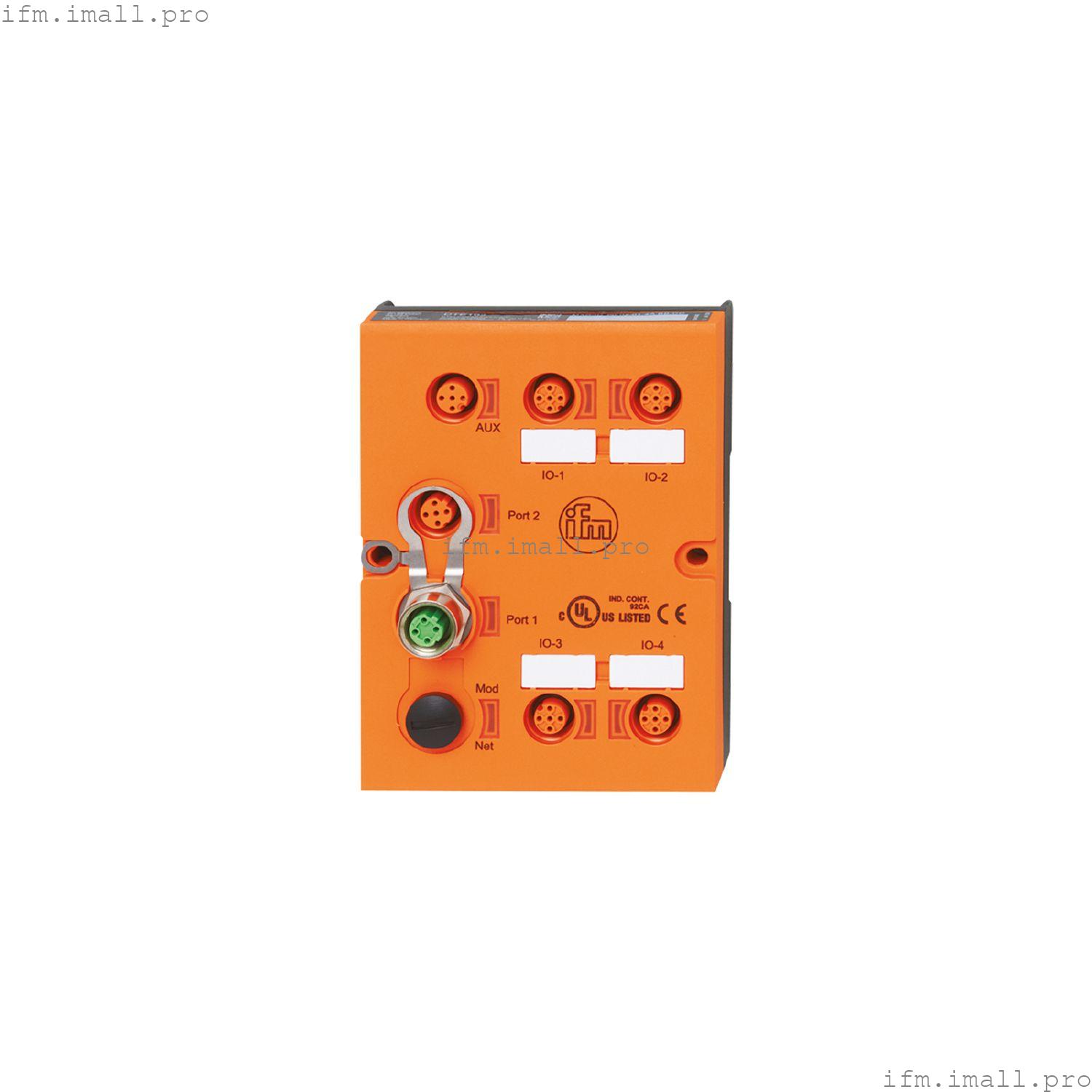

IFM DTE101
DTELF/HFABRWPNUS00
Блок оценки RFID LF/HF
- Блок оценки RFID с PROFINET IO
- С четырьмя каналами для подключения антенн RFID или цифровых входов/выходов
- Подключение антенн с помощью стандартных соединительных кабелей ifm
- Оптимизированный веб-сервер Ethernet TCP/IP для настройки, диагностики и мониторинга устройств
- Высокий уровень защиты для требований жестких промышленных условий
Технические характеристики
Применение
| Применение | до 4 головок чтения/ записи типа ANT4xx / ANT5xx/ANT600 |
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока |
| Потребляемый ток[мА] | < 3000 |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 4 |
Выходы
| Количество цифровых выходов | 4 |
| Макс. токовая нагрузка на выход[мА] | 500; (IO 1,2; IO 3,4: 1000 mA) |
Интерфейсы
| Коммуникационный интерфейс | Ethernet |
| Заводские настройки | | IP-адрес: 192.168.0.79 | | маска подсети: 255.255.255.0 | | IP-адрес шлюза: 192.168.0.100 |
|
| Ethernet - PROFINET |
|---|
| Протокол | PROFINET |
Условия эксплуатации
| Температура окружающей среды[°C] | -20...60 |
| Температура хранения[°C] | -20...85 |
| Защита | IP 67 |
Испытания/сертификаты
| Ударопрочность | |
| Устойчивость к вибрации | | IEC 60028-2-6 | ±1,6 мм (17...18 Гц)/2 г (10...150 Гц) |
|
| MTTF[годы] | 108.28 |
Механические данные
| Вес[г] | 393.5 |
| Корпус | прямоугольный |
| Тип крепления | крепление на DIN-рейку; (TH35 (EN 60715)) |
| Размеры[мм] | 115 x 85 x 46,2 |
| Материалы | верхняя часть: PA Grivory GV5H оранжевого цвета; верхняя часть: TPE; нижняя часть: GD-AlSi12 |
Дисплеи/элементы управления
| Дисплей | | источник питания | 1 x LED, зеленый | | 1 x LED, желтый | | PROFINET-IO | 2 x LED, красный/зеленый | | Ethernet | 1 x LED, зеленый | | 1 x LED, желтый | | Входы / выходы | 1 x LED, зеленый | | 1 x LED, желтый |
|
Аксессуары
| Объем поставки | | Защитный колпачок: M12, E73004 |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение - Ethernet
| Порт 1/2 | Разъем: 2 x M12; кодировка: D |
Электрическое подключение - Подключение к процессу
| IO 1...4 | Разъем: 4 x M12; кодировка: A |
Электрическое подключение - питание
| AUX | Разъем: 1 x M12; кодировка: A |
