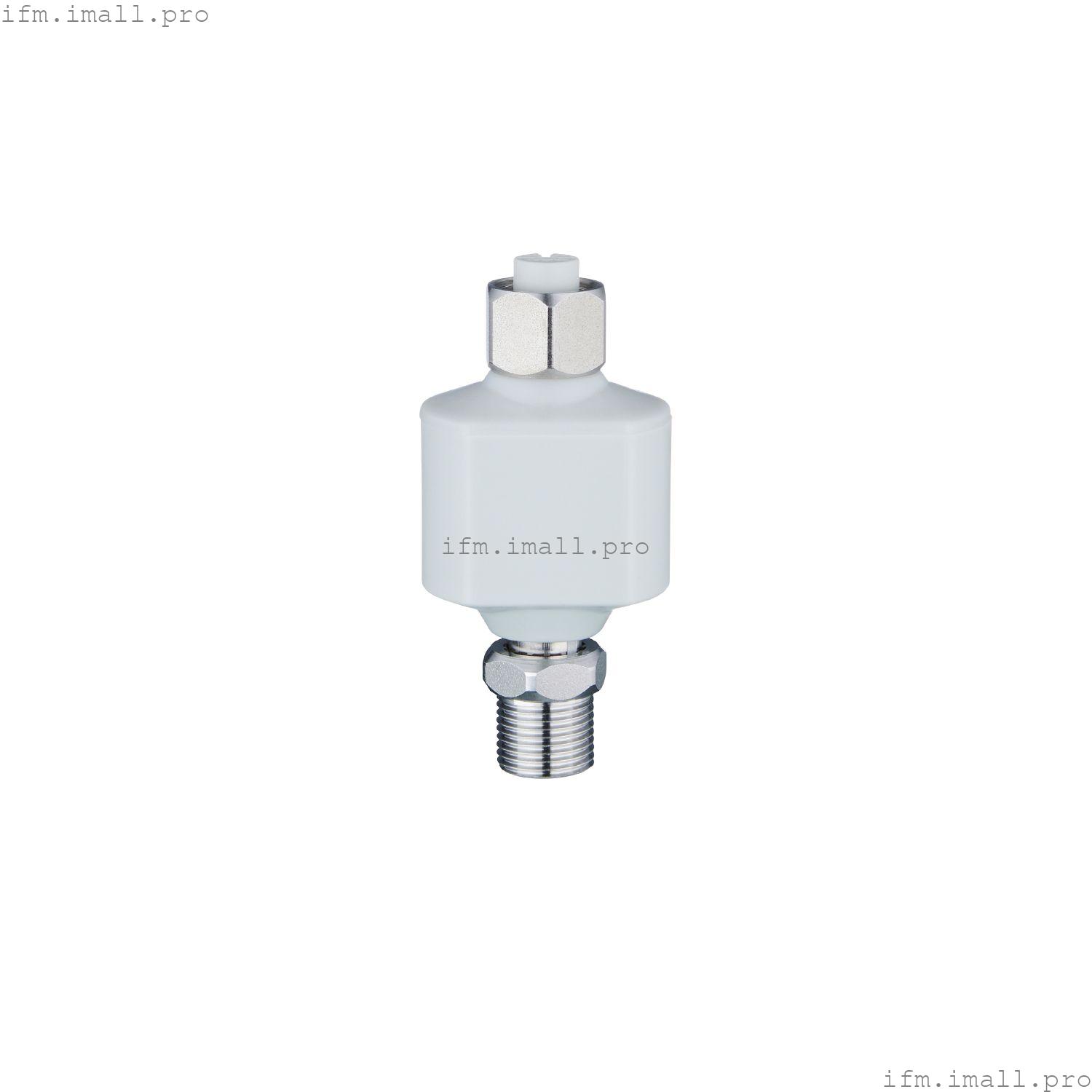

IFM DP3603
RELAIS ADAPTER/2xNO/IP69K
Релейный адаптер
- Компактная конструкция с высокой степенью защиты в гигиенических решениях
- Надежная технология соединения M12
- 2-канальная версия
- Полупроводниковые реле без износа и дребезга
- Электрическое разделение между входом и выходом
Технические характеристики
Характеристики продукта
| Функция вывода | нормально открытый |
| Размеры[мм] | 63 x 30 x 23 |
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока; ((во влажной среде: 18...28 В); к SELV/PELV) |
| Номинальное напряжение постоянного тока[В] | 24 |
| Потребляемый ток[мА] | < 10 |
Входы/выходы
| Количество входов и выходов | Количество цифровых входов: 2; Количество релейных выходов: 2 |
Входы
| Количество цифровых входов | 2; (тип 3 (IEC 61131-2)) |
Выходы
| Диапазон напряжения DC[В] | 0...32; (к SELV/PELV) |
| Диапазон напряжения AC[В] | 0...20; ((во влажной среде: 0...16 В); к SELV/PELV) |
| Функция вывода | нормально открытый |
| Макс. токовая нагрузка на выход[мА] | 1000; (вывод розетки 1: 2000 мА) |
| Количество релейных выходов | 2 |
| Частота переключения AC[Гц] | 1 |
| Частота переключения DC[Гц] | 1 |
| Примечание по частоте переключения[Гц] | | отсутствие емкостных нагрузок |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -25...60 |
| Примечание по температуре окружающей среды | | 2000 м: -25...60 °C | | 3000 м: -25...55 °C | | 4000 м: -25...52 °C |
|
| Температура хранения[°C] | -25...70 |
| Макс. относительная влажность воздуха[%] | 90; (линейно уменьшается до 50 % (40 ° C) без конденсации) |
| Макс. высота над уровнем моря[м] | 4000 |
| Защита | IP 67; IP 69K |
| Степень загрязнения | 2; (перед установкой и при замене устройства) |
| Химические среды | | DIN EN ISO 175, метод испытаний Ecolab 40-1 | | | следующие среды тестировали в течение 28 дней при постоянной комнатной температуре с использованием метода погружения | P3-topax 66 | | P3-topax 990 | | Topactive 200 | | Topactive 500 | | Topactive OKTO |
|
Испытания/сертификаты
| MTTF[годы] | 942 |
| Одобрение UL | | Ta | макс. 55 °C | | Номер файла UL | E205959 |
|
Механические данные
| Вес[г] | 75.1 |
| Вес (без аксессуаров и упаковки)[г] | 35 |
| Размеры[мм] | 63 x 30 x 23 |
| Материалы | корпус: PA; Стопорная гайка: нержавеющая сталь (316L/1.4404) |
| Уплотнительный материал | FKM |
Примечания
| Замечания | | Для получения дополнительной информации, пожалуйста, ознакомьтесь с инструкцией по эксплуатации. | | устройство соответствует категории II по перенапряжению |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение - штекер
| Соединитель: 1 x M12, прямой; кодировка: A; Фиксатор: нержавеющая сталь (316L/1.4404); Уплотнение: FKM |
Электрическое подключение - розетка
| Соединитель: 1 x M12, прямой; кодировка: A; Фиксатор: нержавеющая сталь (316L/1.4404); Уплотнение: FKM |
