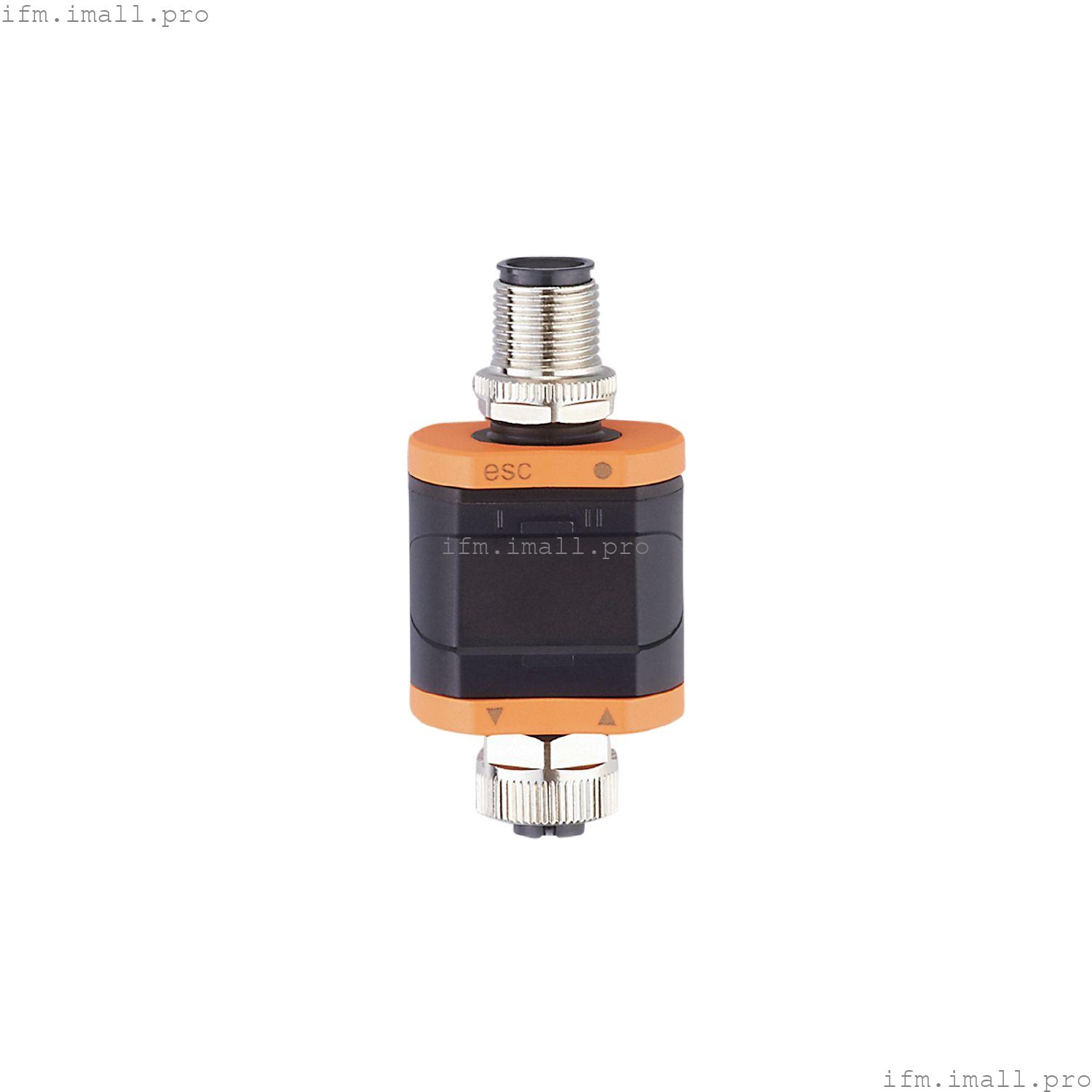

IFM DP2402
Monitoring Display-Pulse ext
Расширитель импульсов
- Простая настройка параметров с помощью поворотного переключателя
- Простая настройка параметров через IO-Link
Технические характеристики
Характеристики продукта
| Электрическое исполнение | PNP |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Коммуникационный интерфейс | IO-Link |
| Корпус | прямоугольный |
| Размеры[мм] | 63 x 30 x 24 |
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока; (к SELV/PELV) |
| Номинальное напряжение постоянного тока[В] | 24 |
| Потребляемый ток[мА] | < 380 |
| Макс. токовая нагрузка полная[A] | 0.2 |
Входы/выходы
| Количество входов и выходов | Количество цифровых входов: 2; Количество цифровых выходов: 2 |
Входы
| Количество цифровых входов | 2; (IEC61131-2) |
| Ограничение входного тока[мА] | 200 |
Выходы
| Электрическое исполнение | PNP |
| Количество цифровых выходов | 2 |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Защита от короткого замыкания | да |
Диапазон измерения/установки
| Частота дискретизации[Гц] | < 2000 |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип использования | настройка параметров |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Режим SIO | да |
| Требуемый тип порта master | A |
| Данные процесса бинарн. | 2 |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 1168 |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -25...60 |
| Примечание по температуре окружающей среды | | 2000 м: -25...60 °C | | 3000 м: -25...53 °C | | 4000 м: -25...51 °C | | При следующей рабочей высоте необходимо соблюдать снижение температуры окружающей среды, указанное в инструкции по эксплуатации: > 2000 м |
|
| Температура хранения[°C] | -25...60 |
| Макс. относительная влажность воздуха[%] | 90; (линейно уменьшается до 50 % (40 ° C) без конденсации) |
| Макс. высота над уровнем моря[м] | 4000 |
| Защита | IP 67 |
| Степень загрязнения | 2 |
Испытания/сертификаты
| MTTF[годы] | 317 |
| Одобрение UL | | Ta | макс. 55 °C | | Номер файла UL | E205959 |
|
Механические данные
| Вес[г] | 84.2 |
| Вес (без аксессуаров и упаковки)[г] | 35 |
| Корпус | прямоугольный |
| Размеры[мм] | 63 x 30 x 24 |
| Материалы | корпус: PA |
Дисплеи/элементы управления
| Дисплей | | работа | 1 x LED, зеленый | | переключающий выход | 2 x LED желтого цвета | | 7-сегментный светодиодный дисплей, красный |
|
| Управляющие элементы | |
Аксессуары
Примечания
| Замечания | | Для получения дополнительной информации, пожалуйста, ознакомьтесь с инструкцией по эксплуатации. | | устройство соответствует категории II по перенапряжению |
|
| Количество в упаковке | 1 шт. |
Другие данные
| задержка включения / выключения |
0...9999 мс |
