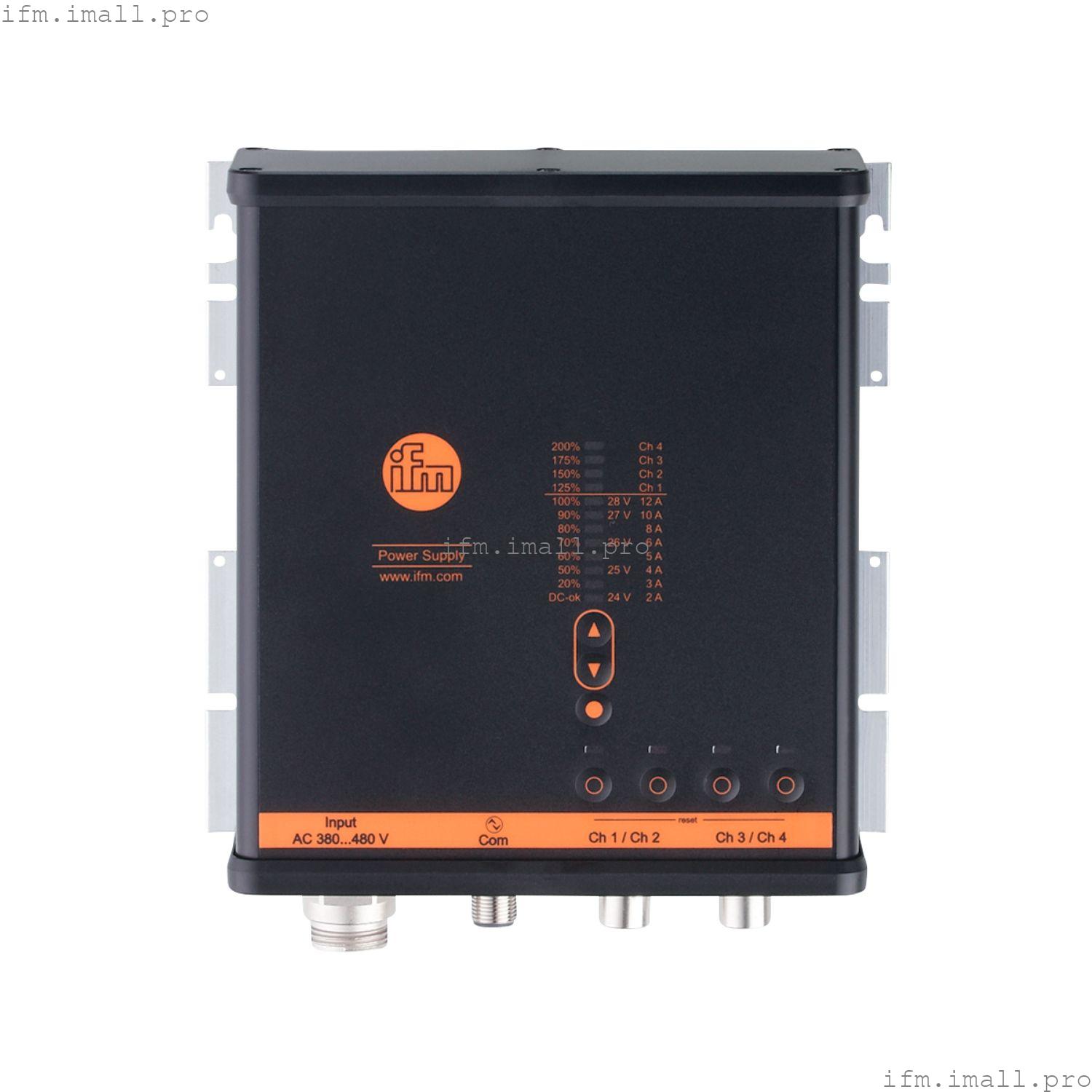

IFM DN4237
PSU-3AC/24VDC-20A/IOL/IP67
Источник питания с переключаемым режимом 24 В постоянного тока
- Защита проводки с помощью настраиваемых электронных автоматических выключателей
- Монтаж без шкафа управления
- Дополнительная диагностика путем измерения тока, напряжения и качества сети, а также подсчета часов работы
- Энергоэффективное создание сверхнизкого напряжения без потери мощности
- выходное напряжение, токи нагрузки, состояния выходной цепи и причина срабатывания передаются через IO-Link
- Включение и выключение выходных цепей, а также сброс автоматических выключателей возможны через IO-Link
Технические характеристики
Электрические характеристики
| Номинальное напряжение переменного тока[В] | 400 / 480 |
| Номинальная частота переменного тока[Гц] | 50...60 |
| Диапазон входного напряжения переменного тока[В] | 323...552 |
| Выходное напряжение постоянного тока[В] | 24...28 |
| Класс защиты | I |
| Макс. время задержки включения[мс] | 12 |
| Допуск выходного напряжения[%] | 0.2 |
| Макс. выходной ток при мин. выходном напряжении[A] | 20.8 |
| Макс. выходной ток при макс. выходном напряжении[A] | 17.8 |
| Выходная мощность (постоянная)[Вт] | 500 |
| Выходная мощность (пик)[Вт] | 1000 |
| Коэффициент мощности (номинальное напряжение 400 В переменного тока / 50 Гц) | 0.94 |
| Коэффициент мощности (номинальное напряжение 480 В переменного тока / 50 Гц) | 0.95 |
| Количество выходных цепей | 4 |
| Пиковый ток включения (номинальное напряжение 400 В переменного тока / 60 Гц)[A] | 2.1 |
| Пиковый ток включения (номинальное напряжение 480 В переменного тока / 50 Гц)[A] | 2 |
| Эффективность (номинальное напряжение 400 В переменного тока / 60 Гц)[%] | 94.2 |
| Эффективность (номинальное напряжение 480 В переменного тока / 50 Гц)[%] | 94 |
| Время буферизации сети (номинальное напряжение 400 В переменного тока / 60 Гц)[мс] | 24 |
| Время буферизации сети (номинальное напряжение 480 В переменного тока / 50 Гц)[мс] | 24 |
| Входной ток (номинальное напряжение 400 В переменного тока / 60 Гц)[A] | 1.1 |
| Входной ток (номинальное напряжение 480 В переменного тока / 50 Гц)[A] | 0.9 |
Выходы
| Нагрузочная способность, общая[мФ] | 12.5 |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM3 (230,4 кбод) |
| IO-Link версия | 1.1 |
| Режим SIO | да |
| Требуемый тип порта master | A |
| Мин. время цикла процесса[мс] | 2 |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...70 |
| Температура хранения[°C] | -40...85 |
| Макс. относительная влажность воздуха[%] | 95; (относительная влажность) |
| Макс. высота над уровнем моря[м] | 5000 |
| Защита | IP 65; IP 67 |
| Степень загрязнения | 3 |
Испытания/сертификаты
| ЭМС | | EN 61000-4-2 CD | 8 кВ / критерий отказа A | | EN 61000-4-2 AD | 15 кВ / критерий отказа A | | EN 61000-4-3 | 80 МГц ... 2,7 ГГц / 20 В /м критерий отказа A | | EN 61000-4-3 | 2,7 ГГц ... 6 ГГц кВ / 10 В /м критерий отказа A | | EN 61000-4-8 | 50/60 Гц / 30 А/м критерий отказа A | | EN 61000-4-4 Взрыв | 4 кВ / критерий отказа A | | EN 61000-4-5 Surge | 2 кВ Lx / Ly / критерий отказа A | | EN 61000-4-5 Surge | 4 кВ L / PE / критерий отказа A | | EN 61000-4-5 Surge | 1 кВ + / - / критерий отказа A | | EN 61000-4-5 Surge | 1 кВ + - / PE / критерий отказа A | | EN 61000-4-5 Surge | 1 кВ + - / PE / критерий отказа A | | EN 61000-4-5 Surge | 1 кВ DC-OK / PE / критерий отказа A | | EN 61000-4-6 | критерий отказа A 0,15...80 МГц / 20 В | | EN 61000-4-11 | 0 В до 1 цикла / критерий отказа A | | EN 61000-4-11 | критерий отказа 40 % от напряжения / 200 мс A | | EN 61000-4-11 | критерий отказа 70 % от напряжения / 500 мс A | | EN 61000-4-11 | 0 В / 5000 мс критерий отказа C | | VDE 0160 | 1550 В / 1,3 мс критерий отказа A | | EN 55032 | класс В | | EN 55032 | класс В | | EN 55011 | класс В | | EN 61000-3-2 | | | EN 61000-3-3 | | | | | |
|
| Постоянная ударопрочность | | IEC 60068-2-27 | 30 г 6 мс / 20 г 11 мс |
|
| Устойчивость к вибрации | | IEC 600068-2-6 | 2...17,8 Гц ± 1,6 мм / 17,8...500 Гц 2 г |
|
| MTTF[годы] | 27 |
Механические данные
| Вес[г] | 1616.05 |
| Корпус | прямоугольный |
| Тип крепления | монтаж объединительной платы |
| Размеры[мм] | 199,7 x 178 x 59,5 |
| Материалы | корпус: алюминиевый сплав; крышка корпуса: ПК; винты: сталь, покрытая бронзой |
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение - IO-Link
| Разъем: 1 x M12; кодировка: A; Замок: латунь |
Электрическое подключение - Выходное напряжение
| Разъем: 2 x M12; кодировка: L; Замок: латунь |
Электрическое подключение - питание
| Разъем: 1 x 7/8 "; Замок: латунь |
