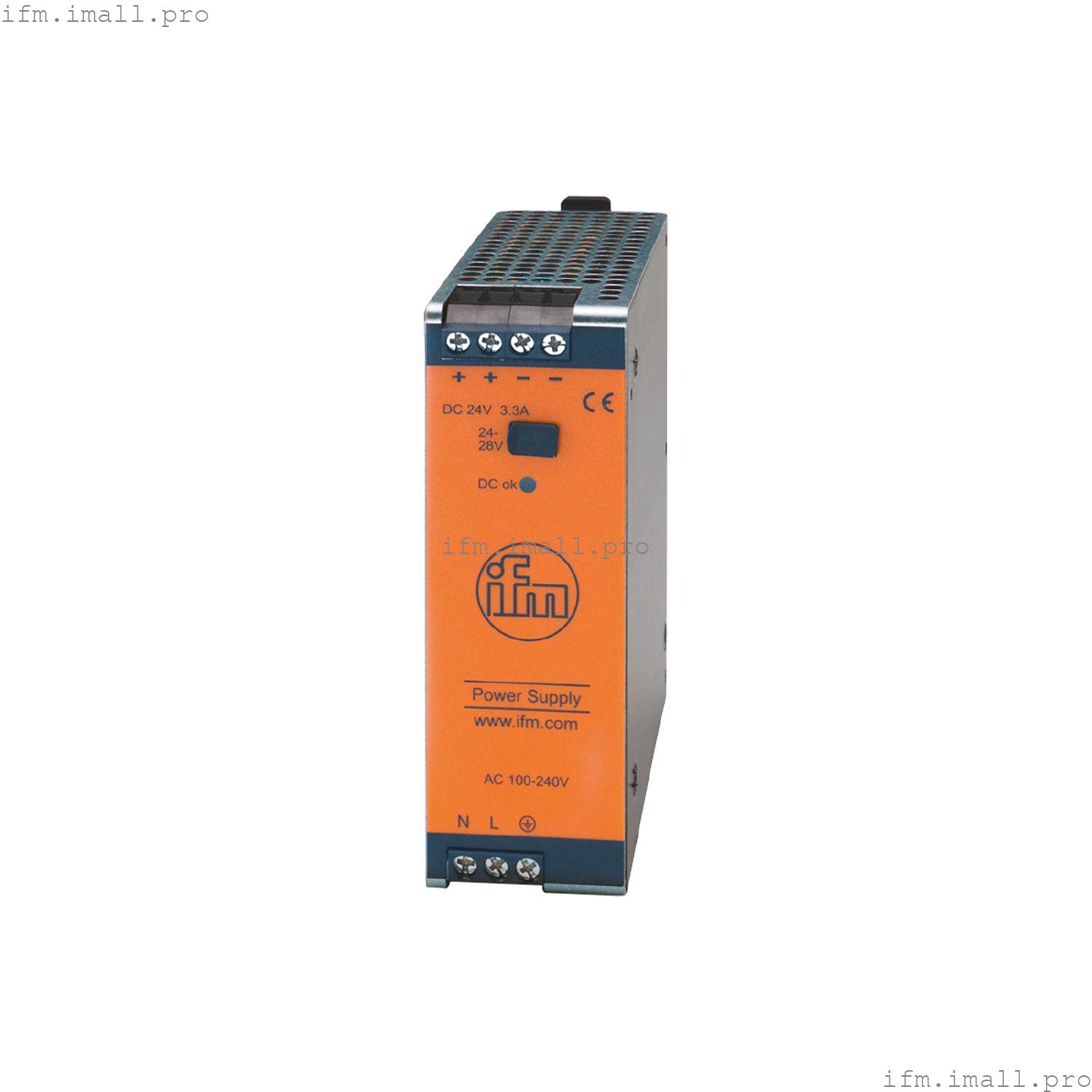

DN4011 IFM

IFM DN4011

PSU-1AC/24VDC-3,3A

Источник питания с переключаемым режимом 24 В постоянного тока

  • Для регулируемого питания для контроллеров, датчиков, приводов и промышленной электроники
  • Низкие потери мощности благодаря высокой эффективности
  • Большое время буферизации сети
  • Особенно компактная конструкция
  • Большие запасы мощности
Купить IFM DN4011 PSU-1AC/24VDC-3,3A или получить консультацию Вы можете по указанным ниже Контактам

Технические характеристики

Применение

Дизайн корпус для монтажа на DIN-рейку

Электрические характеристики

Частота переменного тока[Гц] 47...64
Допуск рабочего напряжения[%] 10
Допуск рабочего напряжения 2[%] 20
Номинальное напряжение переменного тока[В] < 230
Входное напряжение постоянного тока[В] 110...300
Диапазон входного напряжения переменного тока[В] 100...240
Выходное напряжение постоянного тока[В] 24...28
Класс защиты I; (IEC 61140)
Защита от перенапряжения да; (< 39 Постоянного тока)
Выходное напряжение[В] регулируемый; выходное напряжение на SELV, PELV
Макс. выходной ток при мин. выходном напряжении[A] 3.3
Макс. выходной ток при макс. выходном напряжении[A] 2.7
Макс. пик выходного тока при мин. выходном напряжении[A] 3.3
Макс. пик выходного тока при макс. выходном напряжении[A] 2.7
Выходная мощность (постоянная)[Вт] 80
Выходная мощность (пик)[Вт] 80
Коэффициент мощности (номинальное напряжение 120 В переменного тока / 60 Гц) 0.61
Коэффициент мощности (номинальное напряжение 230 В переменного тока / 50 Гц) 0.56
Количество выходных цепей 1
Макс. остаточная пульсация[мВ] 50
Пиковый ток включения (номинальное напряжение 120 В переменного тока / 60 Гц)[A] 23
Пиковый ток включения (номинальное напряжение 230 В переменного тока / 50 Гц)[A] 45
Ограничение пускового тока да
Эффективность (номинальное напряжение 120 В переменного тока / 60 Гц)[%] 88
Эффективность (номинальное напряжение 230 В переменного тока / 50 Гц)[%] 89.8
Защита внешнего входа ≤ B-10 A / ≤ C-6 A
Понижение[Вт/К] 1.8 (60...70 °C)
Время буферизации сети (номинальное напряжение 120 В переменного тока / 60 Гц)[мс] 30
Время буферизации сети (номинальное напряжение 230 В переменного тока / 50 Гц)[мс] 128
Входной ток (номинальное напряжение 120 В переменного тока / 60 Гц)[A] 1.24
Входной ток (номинальное напряжение 230 В переменного тока / 50 Гц)[A] 0.68
Потери мощности (номинальное напряжение 120 В переменного тока / 60 Гц)[Вт] 11.1
Потери мощности (номинальное напряжение 230 В переменного тока / 50 Гц)[Вт] 9.1
Защита от обратной подачи[В] 35

Выходы

Защита от перегрузки да
Производительность при перегрузке постоянный выходной ток

Условия эксплуатации

Температура окружающей среды[°C] -25...70
Примечание по температуре окружающей среды
следите за свободным пространством для конвекции (см. Инструкцию по эксплуатации).
Температура хранения[°C] -40...85
Макс. относительная влажность воздуха[%] 95; (IEC 60068-2-30)
Защита IP 20; (EN 60529)
Степень загрязнения 2; (IEC 62103: токопроводящие загрязнения не допускаются)

Испытания/сертификаты

ЭМС
EN 61000-6-1
EN 61000-6-2
EN 61000-6-3
EN 61000-6-4
EN 61000-3-2Класс А
Устойчивость к вибрации
IEC 60068-2-6± 1,6 мм 2...17,8 Гц / 2 г 17,8...500 Гц
Ударопрочность
IEC 60068-2-2730 г 6 мс / 20 г 11 мс
MTTF[годы] 204
Коррекция коэффициента мощности (PFC) выполнено

Механические данные

Вес[г] 569
Корпус прямоугольный
Тип крепления крепление на DIN-рейку; (TH35 (EN 60715))
Размеры[мм] 124 x 40 x 122,5
Материалы корпус: стальной лист

Дисплеи/элементы управления

Дисплей
DC ok 1 x LED

Примечания

Замечания
Последовательное подключение выходов применимо только к идентичным устройствам с максимальным общим напряжением до 150 В постоянного тока
Количество в упаковке 1 шт.

Электрическое подключение

Подключение винтовые клеммы:
