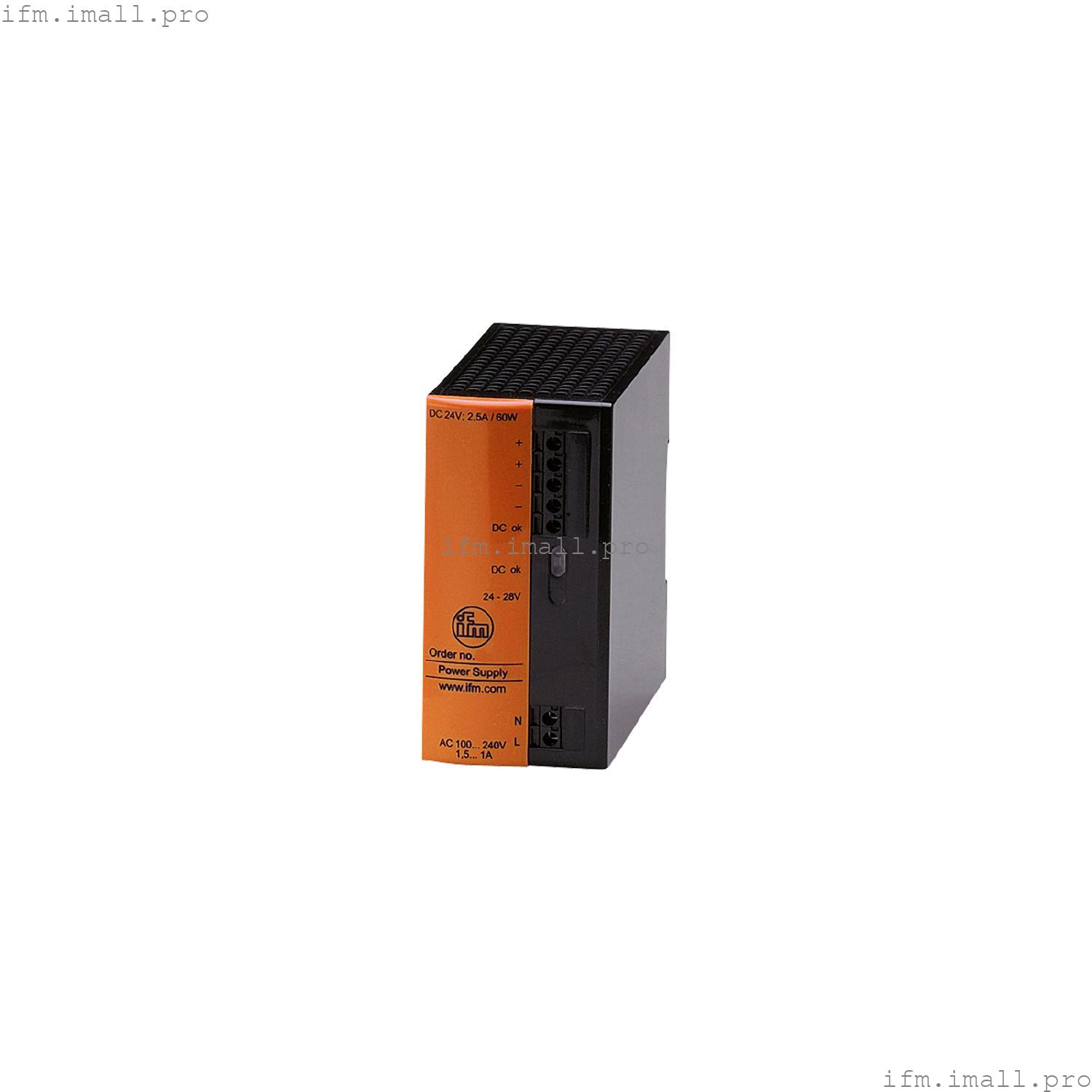

IFM DN1031
PSU-1AC/24VDC-2,5A
Источник питания с переключаемым режимом 24 В постоянного тока
- Для регулируемого питания для контроллеров, датчиков, приводов и промышленной электроники
- Низкие потери мощности благодаря высокой эффективности
- Большое время буферизации сети
- Особенно компактная конструкция
- Низкий нагрев шкафа управления
Технические характеристики
Применение
| Дизайн | корпус для монтажа на DIN-рейку |
Электрические характеристики
| Допуск рабочего напряжения[%] | 10 |
| Номинальное напряжение переменного тока[В] | < 230 |
| Номинальная частота переменного тока[Гц] | 47...63 |
| Диапазон входного напряжения переменного тока[В] | 100...240 |
| Выходное напряжение постоянного тока[В] | 24...28 |
| Класс защиты | II; (IEC 61140) |
| Время задержки включения[с] | < 0.38 |
| Выходное напряжение[В] | регулируемый |
| Макс. выходной ток при мин. выходном напряжении[A] | 2.5 |
| Количество выходных цепей | 1 |
| Макс. остаточная пульсация[мВ] | 50 |
| Эффективность (номинальное напряжение 230 В переменного тока / 50 Гц)[%] | 88 |
| Защита внешнего входа | 10 А; Б |
| Понижение[Вт/К] | 2% / K (> 60° C) |
| Время буферизации сети (номинальное напряжение 230 В переменного тока / 50 Гц)[мс] | 90 |
Выходы
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
| Надежность сигнала DC OK | 24 В постоянного тока (30 мА) |
Условия эксплуатации
| Температура окружающей среды[°C] | 0...70 |
| Защита | IP 20 |
Испытания/сертификаты
Механические данные
| Вес[г] | 335 |
| Корпус | прямоугольный |
| Тип крепления | крепление на DIN-рейку; (TH35 (EN 60715); свободное пространство для конвекционного охлаждения 30 мм) |
| Размеры[мм] | 90 x 45 x 100 |
| Материалы | корпус: PC/ABS |
Дисплеи/элементы управления
Примечания
| Замечания | | выходное напряжение до SELV, PELV |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | зажимы cage clamp: |
