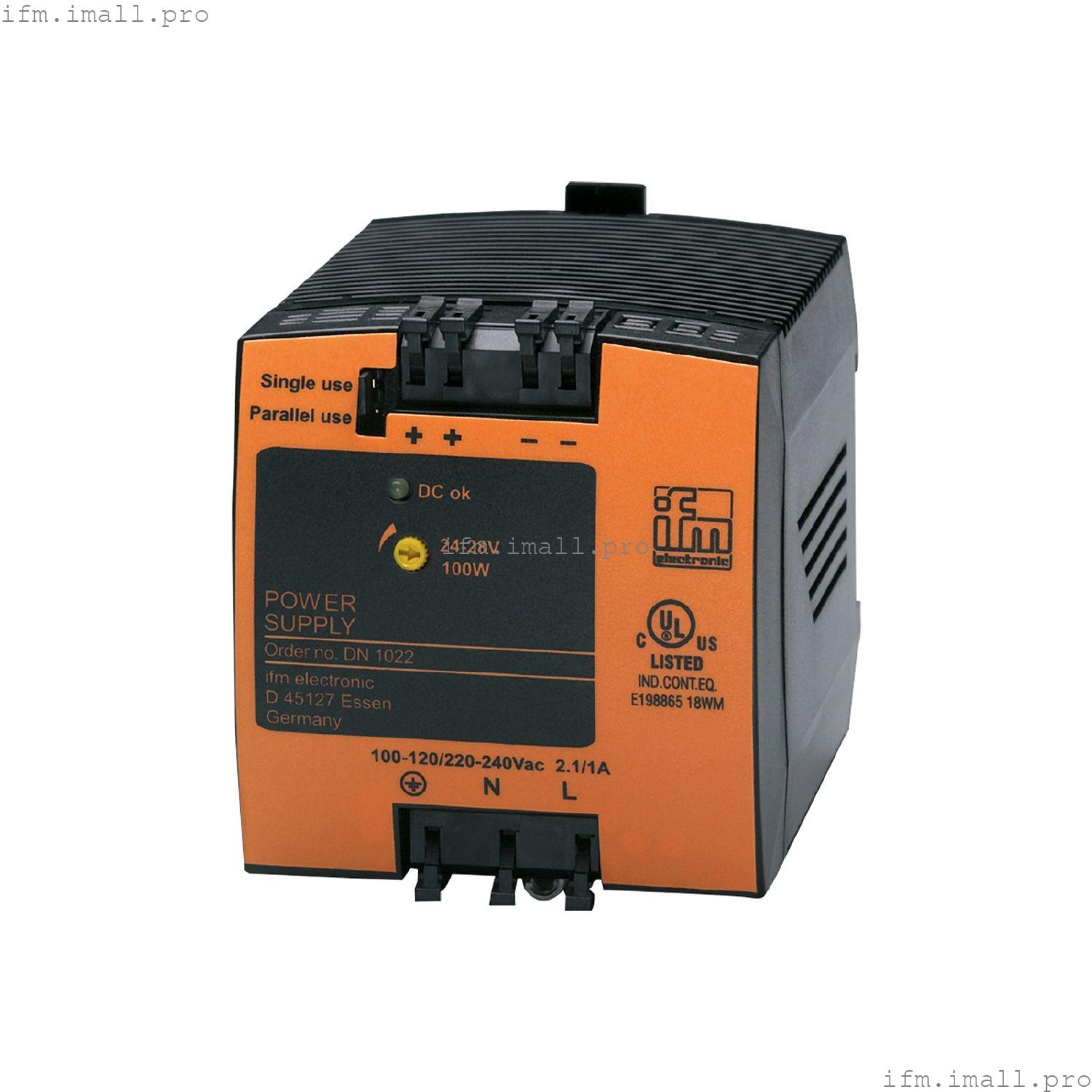

IFM DN1022
POWER SUPPLY/24VDC/4,1A
Источник питания с переключаемым режимом 24 В постоянного тока
- Для регулируемого питания для контроллеров, датчиков, приводов и промышленной электроники
- Низкие потери мощности благодаря высокой эффективности
- Большое время буферизации сети
- Особенно компактная конструкция
- Низкий нагрев шкафа управления
Технические характеристики
Электрические характеристики
| Номинальное напряжение переменного тока[В] | < 230 |
| Номинальная частота переменного тока[Гц] | 50...60 |
| Диапазон входного напряжения переменного тока[В] | 100...240 |
| Выходное напряжение постоянного тока[В] | 24...28 |
| Класс защиты | I; (IEC 61140) |
| Выходное напряжение[В] | регулируемый |
| Допуск выходного напряжения[%] | 2 |
| Макс. выходной ток при мин. выходном напряжении[A] | 4.1 |
| Количество выходных цепей | 1 |
| Макс. остаточная пульсация[мВ] | 50 |
| Эффективность (номинальное напряжение 230 В переменного тока / 50 Гц)[%] | 90 |
| Понижение[Вт/К] | 2 (60...70 °C) |
| Время буферизации сети (номинальное напряжение 230 В переменного тока / 50 Гц)[мс] | 40 |
Выходы
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
Условия эксплуатации
| Температура окружающей среды[°C] | -10...70 |
| Защита | IP 20 |
Испытания/сертификаты
Механические данные
| Вес[г] | 434 |
| Корпус | прямоугольный |
| Тип крепления | крепление на DIN-рейку; (TH35 (EN 60715)) |
| Размеры[мм] | 75 x 73 x 107 |
| Материалы | корпус: ПК |
Дисплеи/элементы управления
| Дисплей | | функция | Светодиод, зеленый |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | клеммы пружинного зажима: ... 2,5 мм2 |
