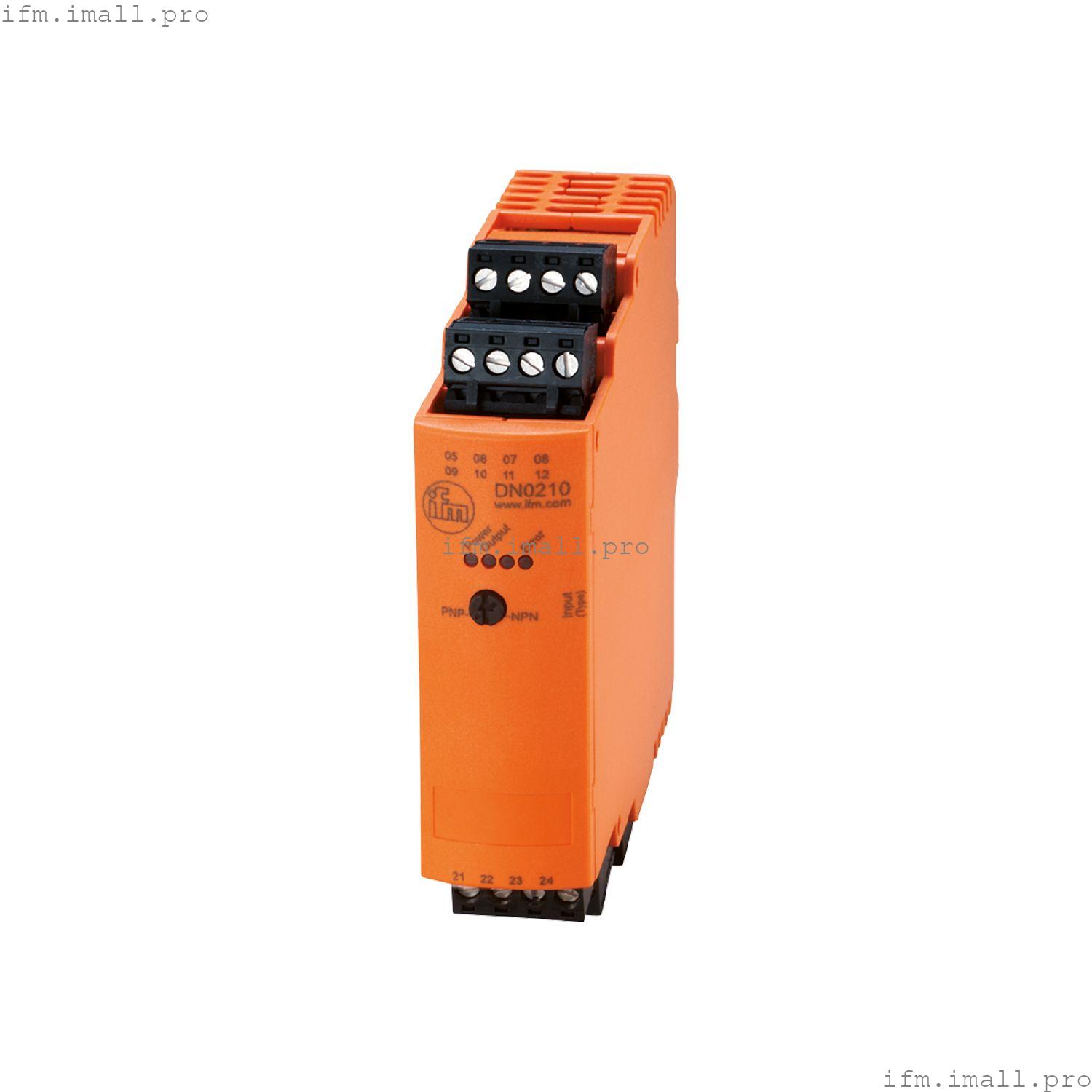

IFM DN0210
N200/SA-1 110-240VAC
Переключающий усилитель
- Надежное переключение высоких токов или переменных токов
- Встроенный широкодиапазонный источник питания для питания датчика
- Особенно компактная конструкция
- Втычные винтовые клеммы упрощают установку
- С управлением PNP или NPN
Технические характеристики
Характеристики продукта
| Корпус | прямоугольный |
| Размеры[мм] | 112,6 x 25,4 x 109,1 |
Применение
| Дизайн | корпус для монтажа на DIN-рейку |
| Применение | Источник питания и оценка сигнала |
Электрические характеристики
| Номинальное напряжение переменного тока[В] | 110...240 |
| Допуск номинального напряжения[%] | > 20 |
| Допуск номинального напряжения 2[%] | 20...10 |
| Номинальная частота переменного тока[Гц] | 50...60 |
| Номинал изоляции[В] | 9 |
| Макс. потребляемая мощность переменного тока[Вт] | 11 |
| Вспомогательная энергия для датчиков DC[В] | 24; (SELV, ± 10 %, 300 мА) |
| Количество каналов | 1 |
Входы/выходы
| Количество входов и выходов | Количество релейных выходов: 1 |
Входы
| Входная цепь цифровых входов | PNP/NPN |
Выходы
| Количество релейных выходов | 1 |
| Допустимая нагрузка на контакт | 4 А (240 В переменного тока, 24 В постоянного тока); (омическое сопротивление) |
Условия эксплуатации
| Температура окружающей среды[°C] | -20...60 |
| Температура хранения[°C] | -25...70 |
| Макс. относительная влажность воздуха[%] | 80; (40 ° C: 50% без конденсации) |
| Макс. высота над уровнем моря[м] | 3000 |
| Защита | IP 20 |
| Класс защиты клемм | IP 20 |
| Степень загрязнения | 2; (≤ 240 В переменного тока) |
Испытания/сертификаты
Механические данные
| Вес[г] | 214 |
| Корпус | прямоугольный |
| Тип крепления | крепление на DIN-рейку; (TH35 (EN 60715)) |
| Размеры[мм] | 112,6 x 25,4 x 109,1 |
| Материалы | корпус: PC-GF20 |
Дисплеи/элементы управления
| Дисплей | | источник питания | 1 x LED, зеленый | | Вывод | 1 x LED, желтый | | ошибки | 1 x LED, красный |
|
Аксессуары
| Объем поставки | | разъем: 3 x 4-полюсный, с винтовым соединением |
|
Электрическое подключение
| Подключение | штыревые наконечники: 4 x; Интервал: 5,0 мм |
