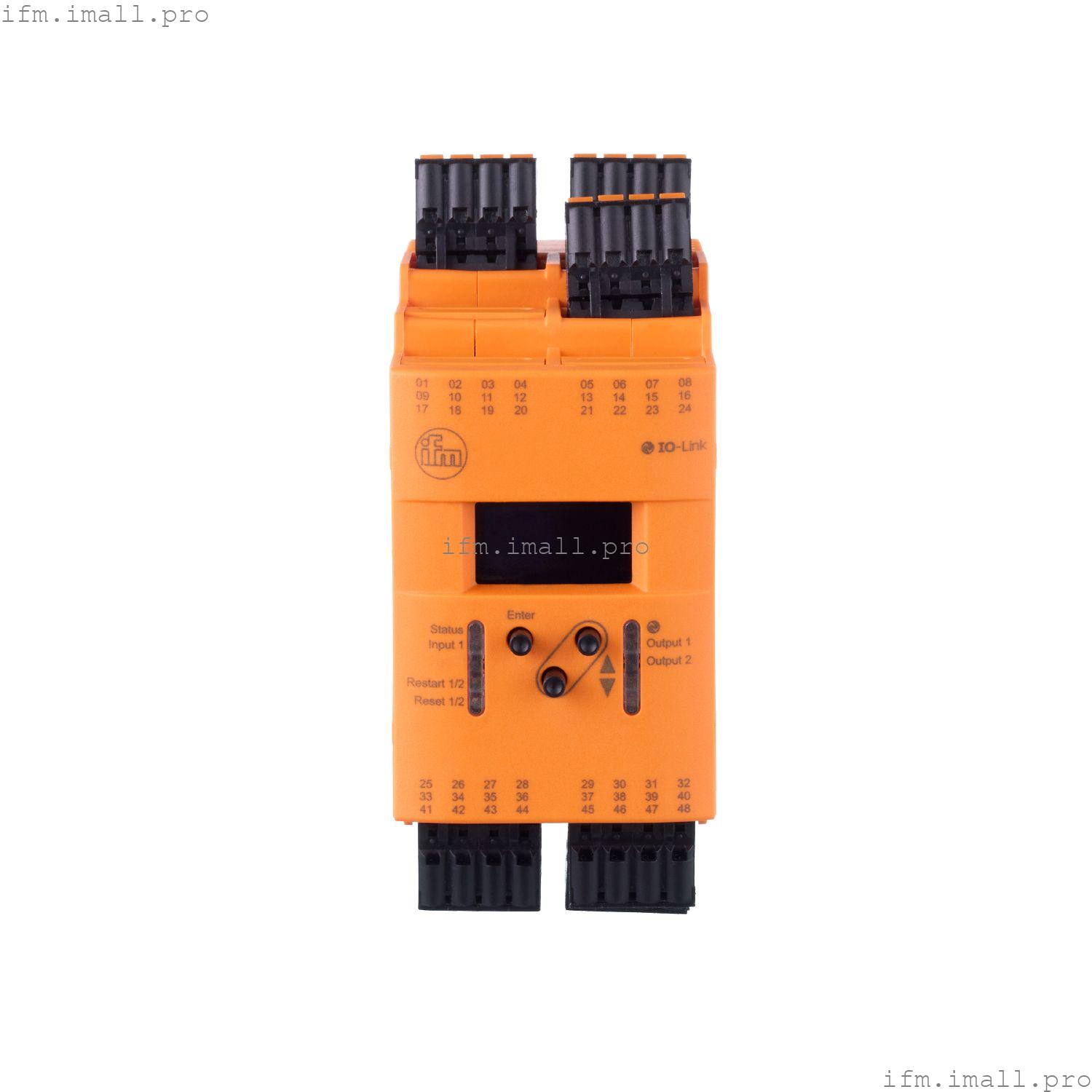

IFM DL3003
MONITOR/ANALOG/IOL/AC/DC
Блок оценки для контроля аналоговых стандартных сигналов
- Для надежного контроля предельных значений расхода, давления, температуры или уровня
- С двумя аналоговыми входами
- Возможность расчета нового значения на основе двух входных значений
- Различные настраиваемые функции мониторинга
- Данные мониторинга предоставляются через два реле и транзисторные выходы
- Простая настройка параметров и вывод значения процесса через IO-Link
Технические характеристики
Характеристики продукта
| Коммуникационный интерфейс | IO-Link |
| Корпус | прямоугольный |
| Размеры[мм] | 126 x 50 x 112,4 |
Применение
| Дизайн | корпус для монтажа на DIN-рейку |
| Применение | 2-канальное пороговое реле для аналоговых стандартных сигналов |
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока |
| Номинальное напряжение переменного тока[В] | 110...240 |
| Номинальное напряжение постоянного тока[В] | 24 |
| Номинальная частота переменного тока[Гц] | 50...60 |
| Макс. потребляемая мощность[ВА] | 11 |
| Вспомогательная энергия для датчиков DC[В] | 16.5...27.7; (SELV; Режим постоянного тока: ≤ 200 мА; режим переменного тока: ≤ 150 мА) |
Входы/выходы
| Количество входов и выходов | Количество аналоговых входов: 2; Количество цифровых выходов: 2; Количество аналоговых выходов: 1; Количество релейных выходов: 2 |
Входы
| Количество аналоговых входов | 2; (настраивается) |
| Аналоговый вход (ток)[мА] | 0...20 |
| Входное сопротивление[Ом] | 300 |
| Аналоговый вход (напряжение)[В] | 0...10 |
| Входное сопротивление[кОм] | 25 |
| Разрешение аналогового входного сигнала | 12 бит |
Выходы
| Количество цифровых выходов | 2 |
| Цепь | PNP |
| Количество релейных выходов | 2; (переключающий контакт) |
| Допустимая нагрузка на контакт | 6 А (250 В переменного тока); B300, R300 |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20; (макс. 20,5 мА) |
| Макс. нагрузка[Ом] | 600; (300 Ом: Рабочее напряжение < 24 В постоянного тока) |
| Защита от короткого замыкания | да |
| Электрически разделенный | нет |
Точность/отклонения
| Аналоговый вход |
|---|
| Точность | ± 0,25; (% от конечного значения < 45 °C; > 45 °C 0,25% + Температурный коэффициент) |
| Температурный коэффициент[% диапазона / 10 K] | ± 0,1; (> 45 °C) |
| Аналоговый выход |
|---|
| Точность | ± 0,75; (% от конечного значения < 45 ° C; включая точность аналогового ввода) |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | | Интеллектуальный датчик - SSP 4.1.2 | Измерительный и переключающий Датчик, 2 канала | | Common - I&D | Идентификация и диагностика | | Расширение | Сенсорное управление | | Расширение | Определение количества, переключается, когда значение превышает заданное значение | | функция | Локатор | | функция | ProductURI |
|
| Требуемый тип порта master | A |
| Мин. время цикла процесса[мс] | 4.9 |
Условия эксплуатации
| Температура окружающей среды[°C] | -40...60 |
| Примечание по температуре окружающей среды | | Режим работы 110 В переменного тока: -25...60 ° C |
|
| Температура хранения[°C] | -40...85 |
| Макс. относительная влажность воздуха[%] | 80; (31 °C; линейно уменьшается до 50 % (40 °C)) |
| Макс. высота над уровнем моря[м] | 4000 |
| Защита | IP 20 |
| Класс защиты клемм | IP 20 |
Испытания/сертификаты
| ЭМС | | EN 61010 | | | EN 61000-6-2 | | | EN 61000-6-8 | |
|
| MTTF[годы] | 150 |
Механические данные
| Вес[г] | 338.6 |
| Корпус | прямоугольный |
| Тип крепления | крепление на DIN-рейку; (TH35 (EN 60715)) |
| Размеры[мм] | 126 x 50 x 112,4 |
| Материалы | корпус: пластик |
Дисплеи/элементы управления
| Дисплей | | 1x OLED-дисплей, светящийся 128 x 64 пикселей | | состояние переключения | 2 светодиода, желтый | | работа | 1x LED, зеленый/красный |
|
| Обучающая функция | да |
Аксессуары
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | зажимы cage clamp: ... 2,5 мм2 |
