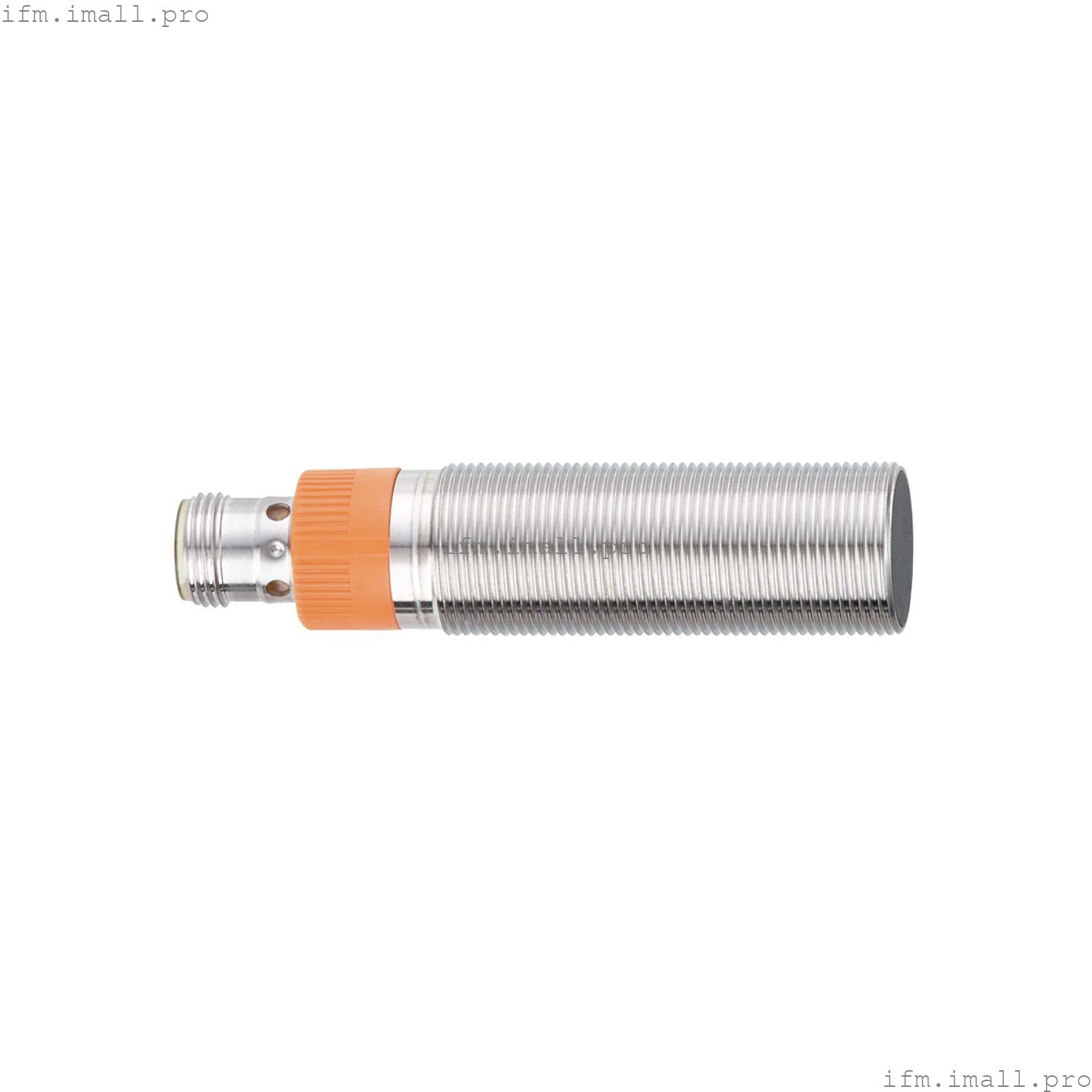

IFM DI605A
DGA4005-WRKG/IO/US/3D
Компактный оценочный блок для контроля скорости
- Для применения во взрывоопасных зонах
- Надежный бесконтактный контроль скорости вращения на предмет пониженной скорости
- 2 в 1: датчик скорости и оценка в одном компактном корпусе
- Простая настройка точки переключения с помощью кнопки обучения или IO-Link
- С IO-Link для передачи сигналов и диагностических данных
Технические характеристики
Характеристики продукта
| Электрическое исполнение | PNP/NPN; (параметризуемый) |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Диапазон обнаружения[мм] | 5 |
| Коммуникационный интерфейс | IO-Link |
| Корпус | резьбовой тип |
| Размеры[мм] | M18 x 1 / L = 76 |
Применение
| Специальная функция | Позолоченные контакты |
| Применение | Оценка вращательных и линейных движений на предмет выхода за установленные пределы; блокировка |
Электрические характеристики
| Рабочее напряжение[В] | 10...30 постоянного тока |
| Потребляемый ток[мА] | < 15 |
| Класс защиты | II |
| Защита от обратной полярности | да |
Выходы
| Электрическое исполнение | PNP/NPN; (параметризуемый) |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2.5 |
| Заводская настройка | | Электрическое исполнение: PNP | | Выходная функция: нормально разомкнутая | | точка переключения: 100 Имп/мин | | Выход OUT2: импульсный выход |
|
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
| Коммутационный выход (OUT1) |
|---|
| Выходной сигнал | сигнал переключения |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 250 |
| Выход импульса/переключающий выход (OUT2) |
|---|
| Выходной сигнал | импульсный сигнал; сигнал переключения; (с возможностью настройки) |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 100 |
| Частота переключения DC[Гц] | < 500 |
| Импульсный выход | внешняя оценка демпфирующих импульсов |
Зона обнаружения
| Диапазон обнаружения[мм] | 5 |
Диапазон измерения/установки
| Диапазон измерения[Имп/мин] | 1...32000 |
| Диапазон настройки[Имп/мин] | 3...24000 |
| Принцип измерения | индуктивный |
Точность/отклонения
| Поправочный коэффициент | нержавеющая сталь: 0,7 / латунь: 0,4 / алюминий: 0,4 / медь: 0,3 |
| Гистерезис[% Sr] | 10 |
| Гистерезис[% Sp] | 10...30 |
| Повторяемость IO-Link[%] | 1; (об окончательном значении диапазона измерений) |
| Температурный дрейф | ± 10 %; (от конечного значения диапазона измерений) |
Время отклика
| Задержка запуска[с] | 0...15; (С шагом: 1 с; по умолчанию: 10 с) |
| Макс. частота затухания[Имп/мин] | 60000 |
| IO-Link |
|---|
| Задержка запуска[с] | 0...30; (С шагом: 100 мс; по умолчанию: 10 с) |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | | Smart Sensor - SSP 4.2.1 | Датчик измерения и переключения, высокое разрешение, 1 канал | | Common - I&D | Идентификация и диагностика | | функция | Локатор | | функция | ProductURI |
|
| Режим SIO | да |
| Требуемый тип порта master | A |
| Мин. время цикла процесса[мс] | 3.7 |
| Данные процесса IO-Link (циклические) | | функция | длина бита |
|---|
| значение процесса | 32 | | состояние устройства | 4 | | информация о двоичном переключении | 2 | | |
|
| Функции IO-Link (ациклические) | счетчик циклов включения; счетчик часов работы; внутренняя температура; метка для конкретного применения |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 1444 |
|
| Примечание | | Для получения дополнительной информации, пожалуйста, ознакомьтесь с PDF-файлом IODD в разделе "Загрузки". |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -20...60 |
| Защита | IP 67 |
Испытания/сертификаты
| Маркировка ATEX | ![]() II 3D Ex tc IIIC T80°C Dc X |
| ЭМС | | EN 61000-4-2 ESD | 4 кВ CD / 8 кВ AD | | EN 61000-4-3 Высокочастотное излучение | 10 В/м | | EN 61000-4-4 Взрыв | 2 кВ | | EN 61000-4-6 ВЧ провод. | 10 В | | EN55011 | класс В |
|
| Устойчивость к вибрации | | EN 60068-2-6 Fc | 20 г (10...3000 Гц) | | 50 циклов развертки, 1 октава в минуту, по 3 осям |
|
| Ударопрочность | | EN 60068-2-27 Ea | 100 g 11 мс полусинусоидальный; по 3 удара в каждом направлении по 3 координатным осям |
|
| Постоянная ударопрочность | | EN 60068-2-27 | 43 g 6 мс; по 4000 ударов в каждом направлении по 3 координатным осям | | |
|
| Быстрое изменение температуры | | EN 60068-2-14 Na | TA = -25°C; TB = 80°C; t1 = 30 мин; t2 = <10 с 50 циклов |
|
| Испытание солевым аэрозолем | | EN 60068-2-52 Кб | степень жесткости 5 (4 цикла тестирования) |
|
| MTTF[годы] | 471 |
Механические данные
| Вес[г] | 78.9 |
| Корпус | резьбовой тип |
| Монтаж | невыступающий монтаж |
| Размеры[мм] | M18 x 1 / L = 76 |
| Обозначение резьбы | M18 x 1 |
| Материалы | корпус: нержавеющая сталь (316L / 1.4404); чувствительная поверхность: PA; Светодиодное окно: PEI; стопорные гайки: нержавеющая сталь (316L /1.4404) |
| Момент затяжки[Нм] | 35 |
Дисплеи/элементы управления
| Дисплей | | работа | 4 x LED зеленого цвета | | переключающий выход | 4x LED, желтый | | сообщение об ошибке | 4x LED, красный |
|
Аксессуары
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
