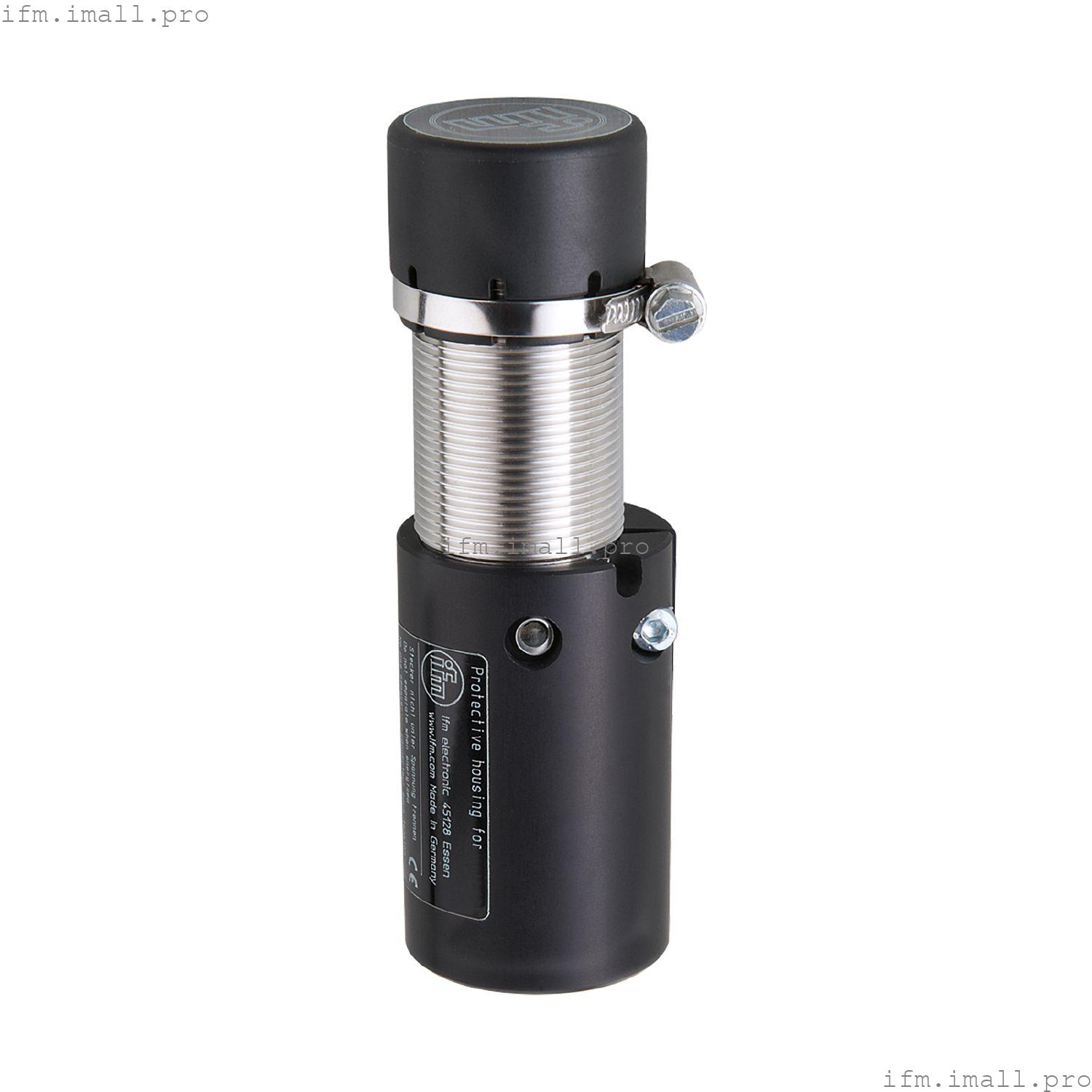

IFM DI506A
DIA3010-ZPKG/US/3D/5S
Компактный оценочный блок для контроля скорости
- Для применения во взрывоопасных зонах
- Надежный бесконтактный контроль скорости вращения на предмет пониженной скорости
- 2 в 1: датчик скорости и оценка в одном компактном корпусе
- Простая настройка точки переключения с помощью потенциометра
- Для прямого подключения к ПЛК
Технические характеристики
Характеристики продукта
| Электрическое исполнение | PNP |
| Функция вывода | нормально открытый |
| Диапазон обнаружения[мм] | 10; (без корпуса для защиты от ударов: невыступающий монтаж; с корпусом для защиты от ударов: монтаж с выступом 7 мм) |
| Корпус | цилиндрический |
| Размеры[мм] | M30 x 1,5 / L = 124 |
Применение
| Применение | простая оценка вращательных и линейных движений на предмет выхода за установленные пределы; блокировка |
Электрические характеристики
| Номинальное напряжение постоянного тока[В] | 10...36 |
| Потребляемый ток[мА] | < 15 |
| Класс защиты | III |
| Защита от обратной полярности | да |
Выходы
| Общее количество выходных данных | 1 |
| Электрическое исполнение | PNP |
| Функция вывода | нормально открытый |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2.5 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 250 |
| Номинальный кратковременный ток коммутационного выхода[мА] | 250 |
| Частота переключения DC[Гц] | 100 |
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
Зона обнаружения
| Диапазон обнаружения[мм] | 10; (без корпуса для защиты от ударов: невыступающий монтаж; с корпусом для защиты от ударов: монтаж с выступом 7 мм) |
| Диапазон измерения регулируется | нет |
| Реальный диапазон чувствительности Sr[мм] | 10 ± 10 %; (без корпуса для защиты от ударов, невыступающий монтаж) |
| Рабочее расстояние[мм] | 0 ... 5; (с корпусом для защиты от ударов, устанавливаемым с выступом) |
Диапазон измерения/установки
| Диапазон настройки[Имп/мин] | 5...300 |
Точность/отклонения
| Поправочный коэффициент | сталь: 1 / нержавеющая сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3 |
| Гистерезис[% Sr] | 10 |
Время отклика
| Задержка запуска[с] | 5; (типичный) |
| Макс. частота затухания[Имп/мин] | 15000 |
Программное обеспечение/программирование
| Регулировка точки переключения | многооборотный потенциометр |
Условия эксплуатации
| Температура окружающей среды[°C] | -20...50 |
| Защита | IP 67 |
Испытания/сертификаты
| Маркировка ATEX | ![]() II 3D Ex tc IIIC T80°C Dc IP67 U |
| Примечание по маркировке ATEX | | только в сочетании с корпусом для защиты от ударов |
|
| ЭМС | |
| MTTF[годы] | 918 |
Механические данные
| Вес[г] | 302 |
| Корпус | цилиндрический |
| Монтаж | невыступающий монтаж |
| Размеры[мм] | M30 x 1,5 / L = 124 |
| Обозначение резьбы | M30 x 1.5 |
| Материалы | корпус: специальное покрытие латуни; PBT; PPE; TPE-U; PA 6.6 |
Дисплеи/элементы управления
| Дисплей | | состояние переключения | 1 x LED, зеленый | | входной сигнал | 1 x LED, желтый |
|
Аксессуары
| Объем поставки | | стопорные гайки: 2 | | Корпус для защиты от ударов | | Монтажный зажим |
|
Электрическое подключение - штекер
| Подключение | Разъем: 1 x M12; кодировка: A |
