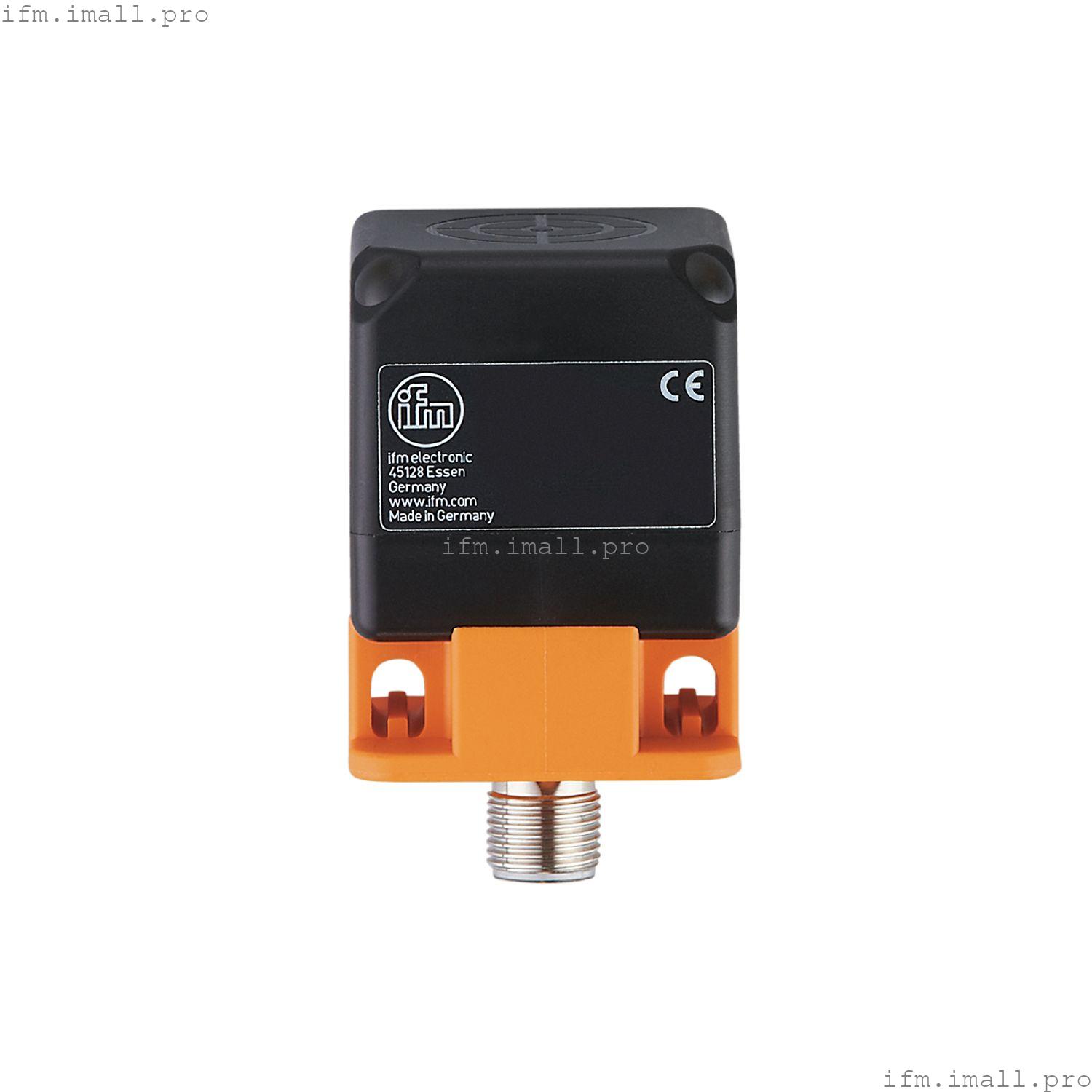

IFM DI5034
DMC3024-WRKG/IO/US
Компактный оценочный блок для контроля скорости
- Надежный бесконтактный контроль скорости вращения на предмет пониженной скорости
- 2 в 1: датчик скорости и оценка в одном компактном корпусе
- С IO-Link для передачи сигналов и диагностических данных
- Простая настройка параметров через IO-Link
Технические характеристики
Характеристики продукта
| Электрическое исполнение | PNP/NPN |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Диапазон обнаружения[мм] | 24 |
| Коммуникационный интерфейс | IO-Link |
| Корпус | прямоугольный |
| Размеры[мм] | 40 x 40 x 54 |
Применение
| Применение | простая оценка вращательных и линейных движений на предмет выхода за установленные пределы; блокировка |
Электрические характеристики
| Номинальное напряжение постоянного тока[В] | 10...30 |
| Потребляемый ток[мА] | < 10 |
| Класс защиты | III |
| Защита от обратной полярности | да |
Выходы
| Электрическое исполнение | PNP/NPN |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2.5 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 100 |
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
Зона обнаружения
| Диапазон обнаружения[мм] | 24 |
| Диапазон измерения регулируется | нет |
| Рабочее расстояние[мм] | 0...19.44 |
Диапазон измерения/установки
| Диапазон настройки[Имп/мин] | 5...9600 |
| Принцип измерения | индуктивный |
Точность/отклонения
| Поправочный коэффициент | сталь: 1 / нержавеющая сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3 |
| Гистерезис[% Sr] | 10 |
Время отклика
| Задержка запуска[с] | 0...30; (С шагом: 100 мс; по умолчанию: 15 с) |
| Макс. частота затухания[Имп/мин] | 12000 |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
Условия эксплуатации
| Температура окружающей среды[°C] | -40...85 |
| Температура хранения[°C] | -25...85 |
| Защита | IP 67 |
Испытания/сертификаты
| ЭМС | | EN 61000-4-2 ESD | 4 кВ CD / 8 кВ AD | | EN 61000-4-3 Высокочастотное излучение | 10 В/м | | EN 61000-4-4 Взрыв | 2 кВ | | EN 61000-4-6 ВЧ провод. | 10 В | | EN 55011 | класс В | | EN 60947-5-2 | |
|
| MTTF[годы] | 636 |
| Одобрение UL | |
Механические данные
| Вес[г] | 182 |
| Корпус | прямоугольный |
| Монтаж | монтируется с выступом |
| Размеры[мм] | 40 x 40 x 54 |
| Материалы | корпус: PA |
Дисплеи/элементы управления
| Дисплей | | работа | Светодиод, зеленый | | Режим SIO | | | выходной каскад, питаемый током | 4 x LED желтого цвета | | IO-Link mode | | | цель в диапазоне измерения | 4 x LED желтого цвета | | цель вне диапазона измерения | 4 x LED, мигающих желтым цветом |
|
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Литой корпус: латунь с покрытием из белой бронзы |
