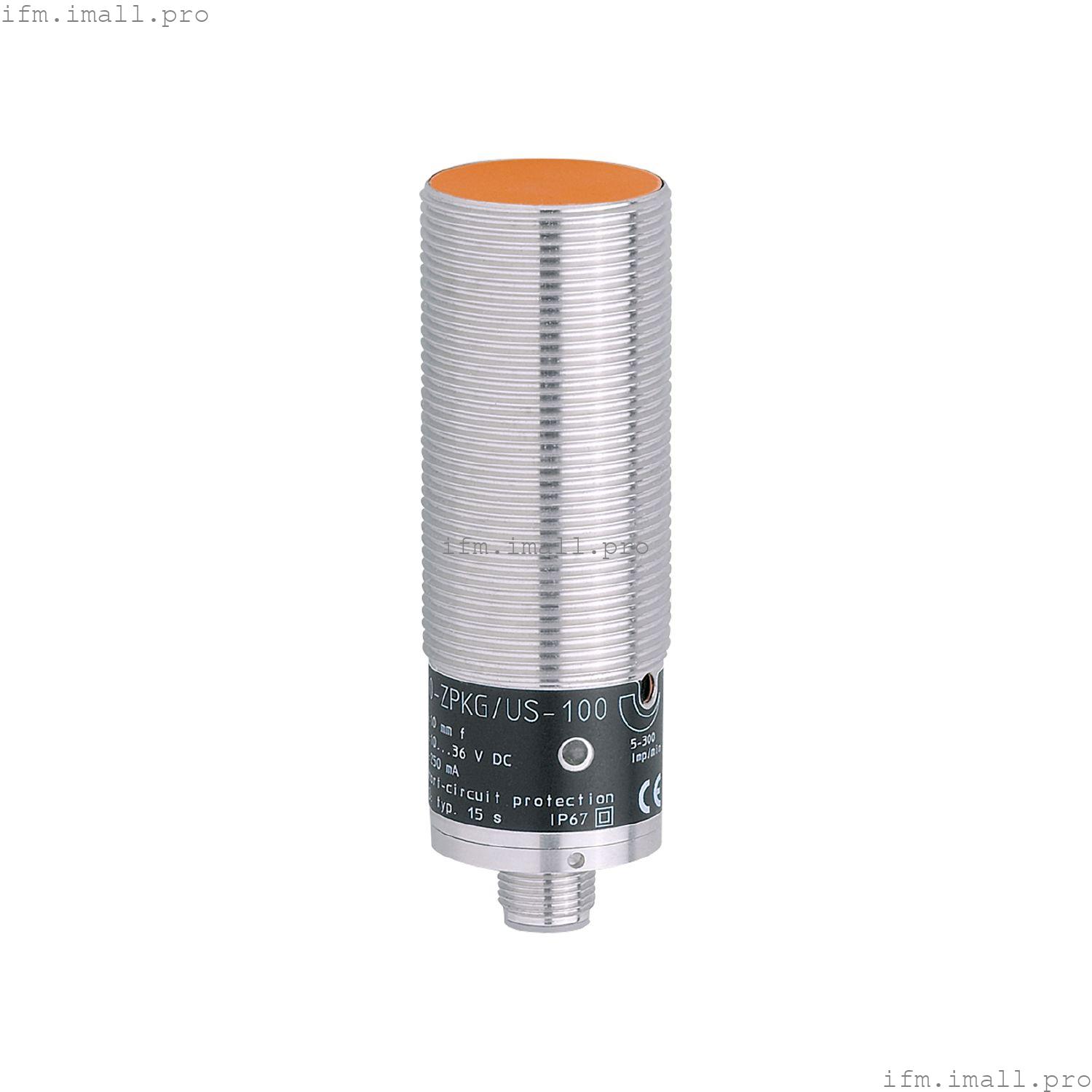

IFM DI5009
DIA3010-ZPKG/US-100-DPS
Компактный оценочный блок для контроля скорости
- Надежный бесконтактный контроль скорости вращения на предмет пониженной скорости
- 2 в 1: датчик скорости и оценка в одном компактном корпусе
- Простая настройка точки переключения с помощью потенциометра
- Для прямого подключения к ПЛК
- Снижение сложности установки
Технические характеристики
Характеристики продукта
| Электрическое исполнение | PNP |
| Функция вывода | нормально открытый |
| Диапазон обнаружения[мм] | 10 |
| Корпус | резьбовой тип |
| Размеры[мм] | M30 x 1,5 / L = 82 |
Применение
| Специальная функция | Позолоченные контакты |
| Применение | простая оценка вращательных и линейных движений на предмет выхода за установленные пределы; блокировка |
Электрические характеристики
| Номинальное напряжение постоянного тока[В] | 10...36 |
| Потребляемый ток[мА] | < 15 |
| Защита от обратной полярности | да |
Выходы
| Общее количество выходных данных | 1 |
| Электрическое исполнение | PNP |
| Функция вывода | нормально открытый |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2.5 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 250 |
| Номинальный кратковременный ток коммутационного выхода[мА] | 250 |
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
Зона обнаружения
| Диапазон обнаружения[мм] | 10 |
| Диапазон измерения регулируется | нет |
Диапазон измерения/установки
| Диапазон настройки[Имп/мин] | 5...300 |
Точность/отклонения
| Поправочный коэффициент | сталь: 1 / нержавеющая сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3 |
| Гистерезис[% Sr] | 10 |
Время отклика
| Задержка запуска[с] | 15 |
| Макс. частота затухания[Имп/мин] | 15000 |
Программное обеспечение/программирование
| Регулировка точки переключения | многооборотный потенциометр |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...80 |
| Защита | IP 67 |
Механические данные
| Вес[г] | 190 |
| Корпус | резьбовой тип |
| Монтаж | невыступающий монтаж |
| Размеры[мм] | M30 x 1,5 / L = 82 |
| Обозначение резьбы | M30 x 1.5 |
| Материалы | специальное покрытие из латуни; PBT |
| Момент затяжки[Нм] | 50 |
Дисплеи/элементы управления
| Дисплей | | состояние переключения | 1 x LED, зеленый |
|
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
