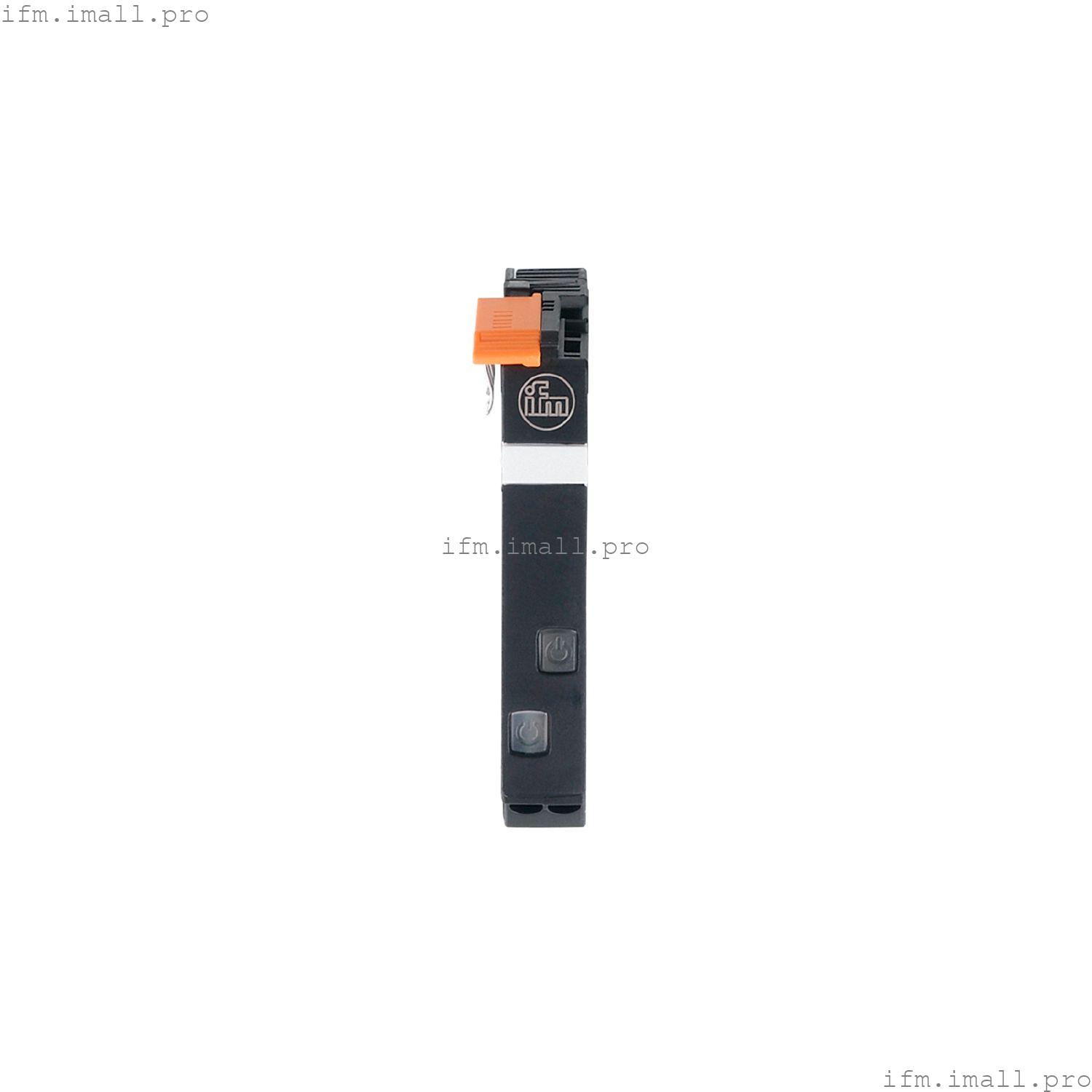

IFM DF2520
Fuse/Combi/24VDC/2x1-10A
Модуль защиты цепи для бесперебойного питания
- Для постоянного мониторинга вторичной цепи 24 В
- Надежное отключение в случае неисправности
- Модульная и селективная защита машин и установок
- Хорошо видимый светодиод для индикации использования мощности, отключения и работы
- Простая установка бок о бок благодаря механизму заслонки
- С IO-Link для передачи сигналов и диагностических данных
Технические характеристики
Применение
| Дизайн | корпус для монтажа на DIN-рейку |
| установка | рельс TH35; в соответствии с EN 60715 |
Электрические характеристики
| Рабочее напряжение[В] | к SELV/PELV |
| Номинальное напряжение постоянного тока[В] | 24 |
| Входное напряжение постоянного тока[В] | 19.2...30 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время буферизации сети (номинальное напряжение 24 В постоянного тока)[мс] | 10 |
| Ток замкнутой цепи[мА] | 12 |
| Потери мощности (номинальное напряжение 24 В постоянного тока)[Вт] | 1.388 |
| Количество каналов | 2 |
| Номинальный ток[A] | 1...10 |
| Номинальный ток (элемент отказоустойчивости)[A] | 16 |
Выходы
| Нагрузочная способность, общая[мФ] | 20 |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...60 |
| Температура хранения[°C] | -40...70 |
| Защита | IP 20; (спереди) |
| Степень загрязнения | 2 |
Испытания/сертификаты
| ЭМС | | EN 61000-6-3 | излучение помех | | EN 61000-6-2 | невосприимчивость |
|
Механические данные
| Вес[г] | 81.7 |
| Корпус | прямоугольный |
| Тип крепления | крепление на DIN-рейку; (TH35 (EN 60715)) |
| Размеры[мм] | 80 x 12,5 x 98 |
Дисплеи/элементы управления
| Дисплей | | Статус | 2 x LED, красный / зеленый /оранжевый |
|
| Управляющие элементы | |
Электрическое подключение
| Подключение | вставные клеммы: |
