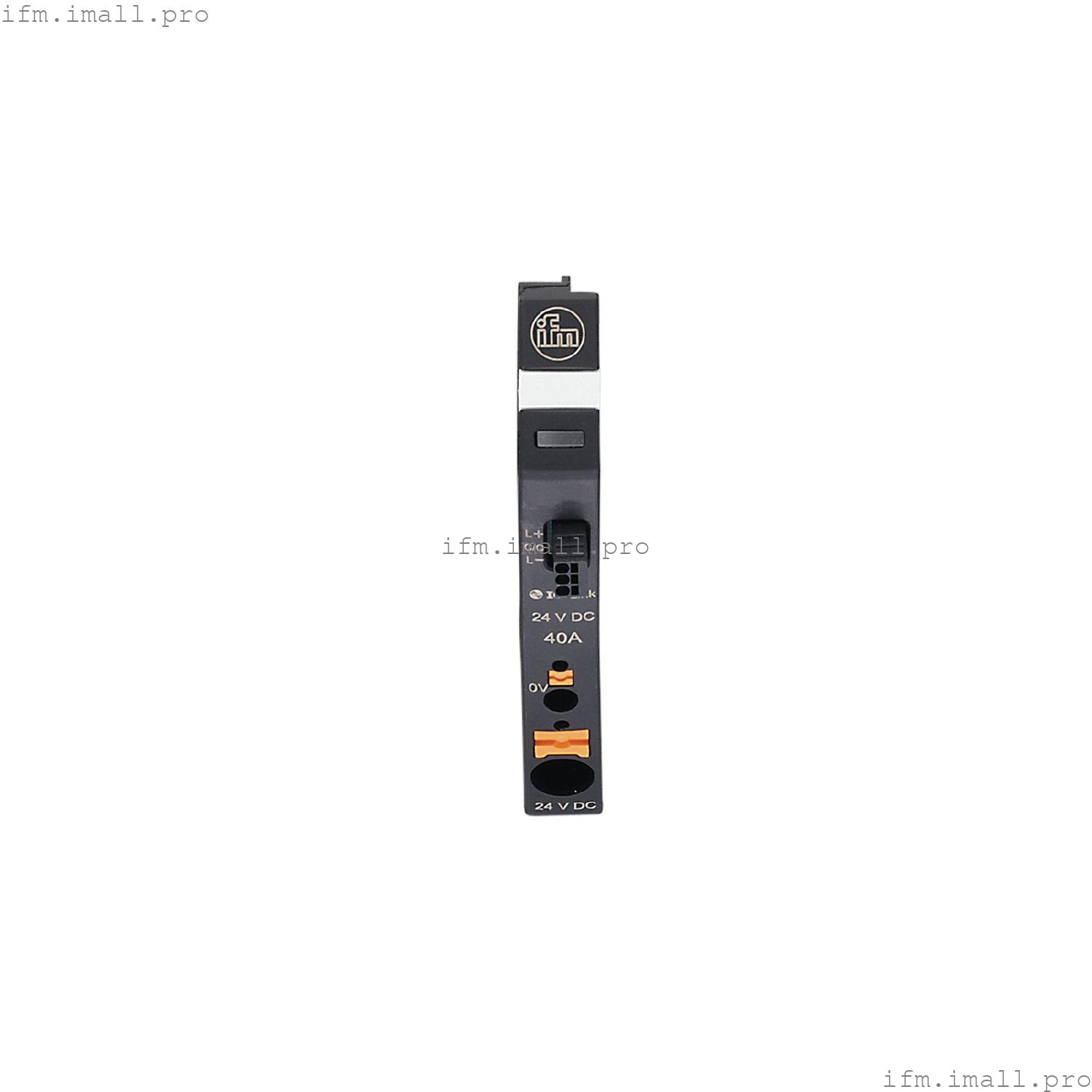

IFM DF2101
Fuse/IO-Link/24VDC/Module
Модуль питания для электронного автоматического выключателя
- Для питания модулей защиты электронных цепей
- Для постоянного мониторинга вторичной цепи 24 В
- Надежное отключение в случае неисправности
- Модульная и селективная защита машин и установок
- Простая установка бок о бок благодаря механизму заслонки
- Удобная связь через IO-Link
Технические характеристики
Применение
| Дизайн | корпус для монтажа на DIN-рейку |
Электрические характеристики
| Рабочее напряжение[В] | к SELV/PELV |
| Номинальное напряжение постоянного тока[В] | 24 |
| Входное напряжение постоянного тока[В] | 19.2...30 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время буферизации сети (номинальное напряжение 24 В постоянного тока)[мс] | 10 |
| Входной ток (номинальное напряжение 24 В постоянного тока)[A] | 40 |
| Ток замкнутой цепи[мА] | 10 |
| Потери мощности (номинальное напряжение 24 В постоянного тока)[Вт] | 0.48 |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Режим SIO | нет |
| Мин. время цикла процесса[мс] | 20 |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 892 |
|
| Примечание | | Для получения дополнительной информации, пожалуйста, ознакомьтесь с PDF-файлом IODD в разделе "Загрузки". |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -25...60 |
| Температура хранения[°C] | -40...70 |
| Защита | IP 20; (спереди) |
| Степень загрязнения | 2 |
Испытания/сертификаты
| ЭМС | | EN 61000-6-3 | излучение помех | | EN 61000-6-2 | невосприимчивость |
|
Механические данные
| Вес[г] | 73 |
| Корпус | прямоугольный |
| Тип крепления | крепление на DIN-рейку; (TH35 (EN 60715)) |
| Размеры[мм] | 80 x 12,5 x 98 |
Дисплеи/элементы управления
| Дисплей | | Статус | 1 x LED, красный /зеленый /оранжевый |
|
Электрическое подключение
| Подключение | вставные клеммы: |
