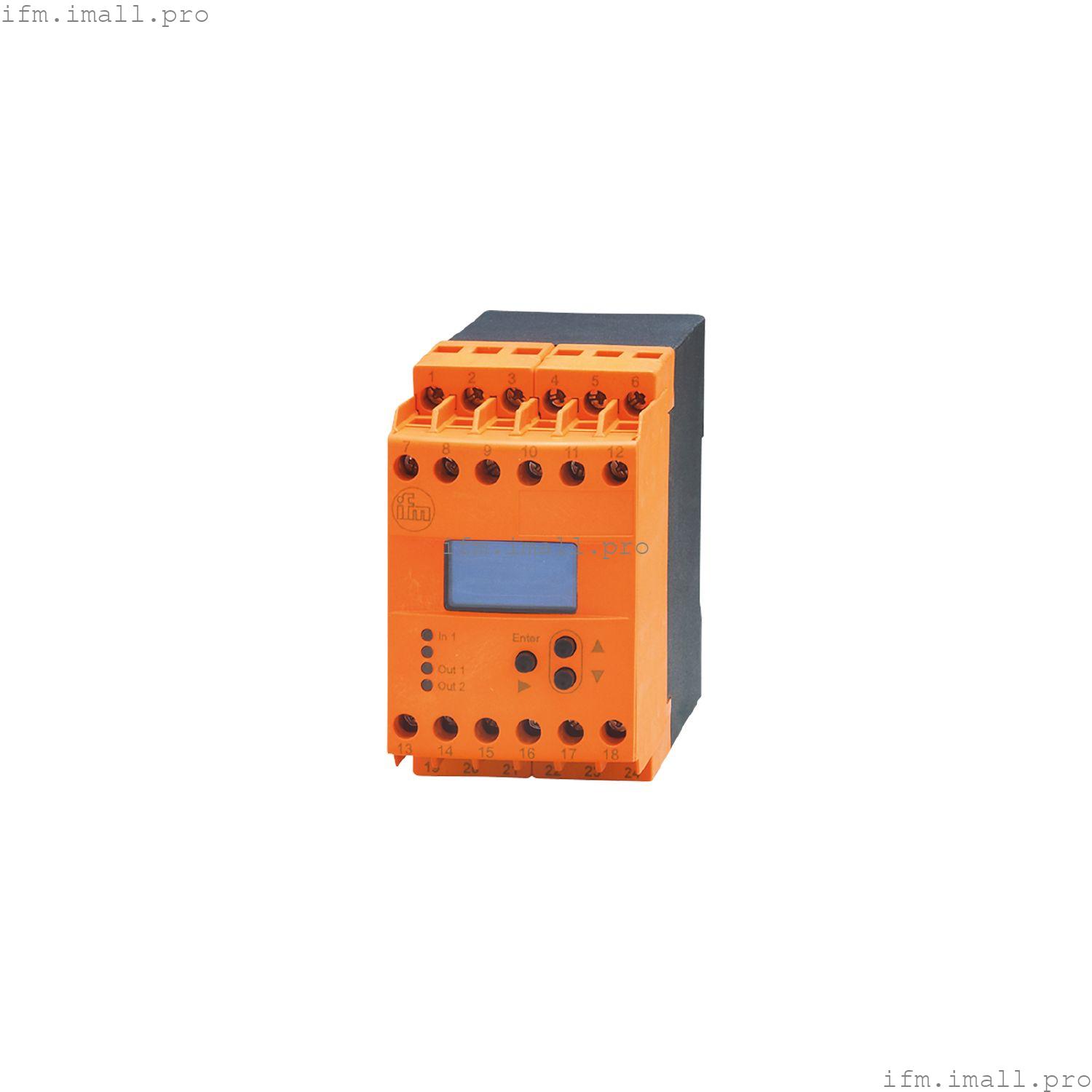

IFM DD2605
MONITOR/FR-2N/110-240VAC/DC
Блок оценки для контроля скорости
- Для обнаружения частоты, скорости и скорости вращения
- Мониторинг двух входных каналов с одним отдельным выходным реле на каждом
- Простая настройка точек переключения с помощью кнопок программирования
- Четко читаемый, светящийся OLED-дисплей для программирования и индикации фактических значений
- Высокая частота входного сигнала до 60 000 импульсов в минуту
Технические характеристики
Характеристики продукта
| Корпус | прямоугольный |
| Размеры[мм] | 78 x 45 x 124,7 |
Применение
| Дизайн | корпус для монтажа на DIN-рейку |
| Применение | система оценки импульсов с микропроцессором для определения частоты; частоты вращения; быстродействия; импульсов и циклов работы машины |
Электрические характеристики
| Номинальное напряжение переменного тока[В] | 110...240 |
| Номинальное напряжение постоянного тока[В] | 27 |
| Допуск номинального напряжения[%] | < 10 |
| Допуск номинального напряжения 2[%] | 20...10 |
| Номинальная частота переменного тока[Гц] | 50...60 |
| Потребляемая мощность[Вт] | 3 |
| Вспомогательная энергия для датчиков DC[В] | 8.2 |
Входы/выходы
| Количество входов и выходов | Количество релейных выходов: 2 |
Выходы
| Количество релейных выходов | 2 |
| Допустимая нагрузка на контакт | 6 А (250 В переменного тока); B300, R300 |
Диапазон измерения/установки
| Диапазон настройки Гц[Гц] | 0.1...1000 |
| Диапазон настройки[Имп/мин] | 1...60000 |
Условия эксплуатации
| Температура окружающей среды[°C] | -40...60 |
| Температура хранения[°C] | -40...85 |
| Макс. относительная влажность воздуха[%] | 80; (40 °C: 50 %) |
| Защита | IP 50 |
| Класс защиты клемм | IP 20 |
| Степень загрязнения | 2 |
Испытания/сертификаты
| ЭМС | | EN 61010 | 2011 | | EMV 89/336/EWG | | | EN 61000-6-2 | : 2005 | | EN 61000-6-4 | 2007 |
|
Механические данные
| Вес[г] | 381.5 |
| Корпус | прямоугольный |
| Тип крепления | крепление на DIN-рейку; (TH35 (EN 60715)) |
| Размеры[мм] | 78 x 45 x 124,7 |
| Материалы | пластмассы |
Дисплеи/элементы управления
| Дисплей | | OLED-дисплей, светящийся 128 x 64 пикселей | | состояние переключения | Светодиод, зеленый |
|
Примечания
| Замечания | | устройство соответствует категории II по перенапряжению |
|
Электрическое подключение
| двухкамерные клеммы: 2 x...2,5 мм2; AWG 14 |
