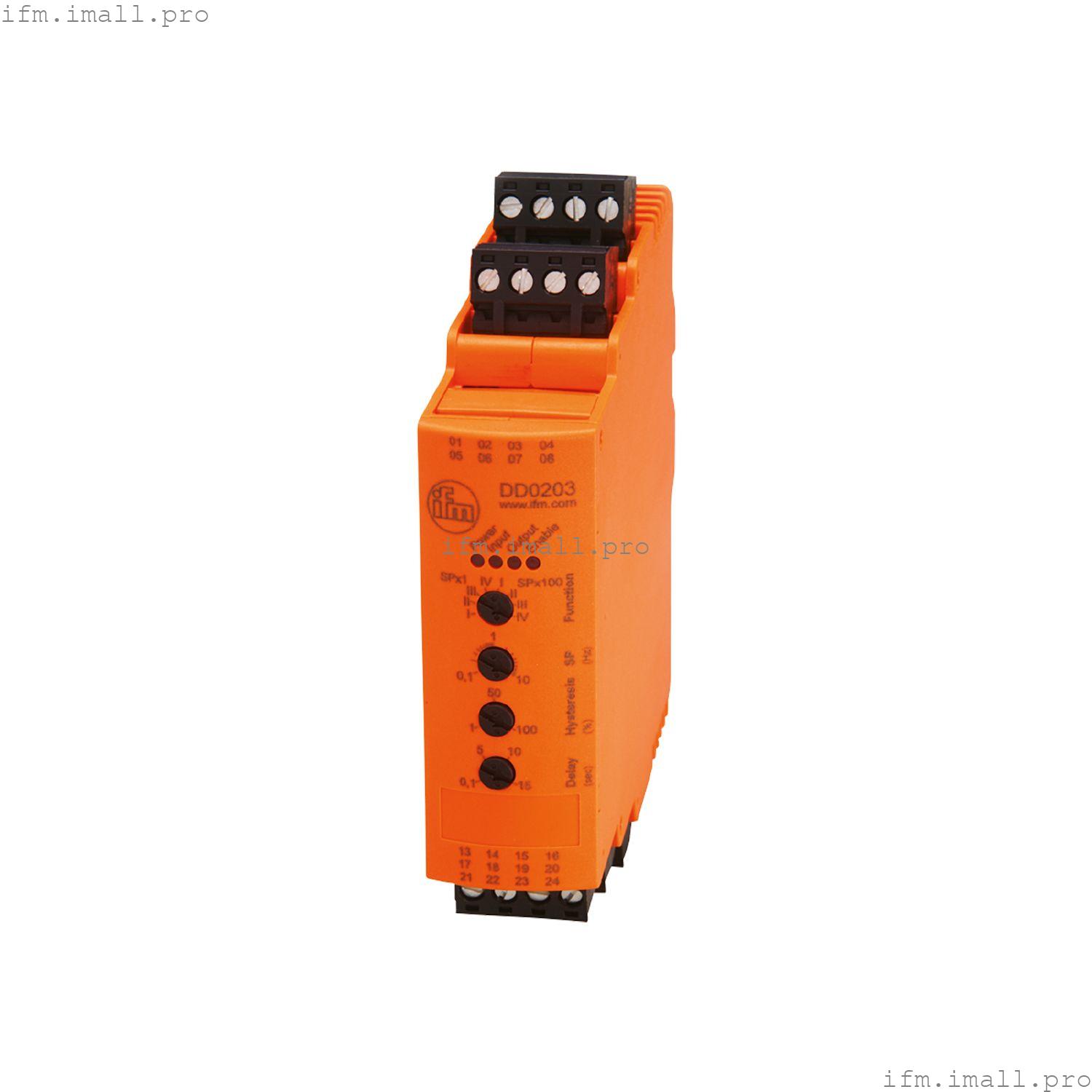

IFM DD0203
D200/FR1A 110-240VAC 24VDC
Блок оценки для контроля скорости
- Для обнаружения частоты, скорости и скорости вращения
- Надежный мониторинг превышения или понижения скорости
- Простая настройка точки переключения с помощью потенциометра
- Хорошо видимые светодиоды для индикации работы, функции, состояния переключения и отпускания
- Особенно компактная конструкция
Технические характеристики
Характеристики продукта
| Корпус | прямоугольный |
| Размеры[мм] | 93 x 25,4 x 109,1 |
Применение
| Дизайн | корпус для монтажа на DIN-рейку |
| Применение | универсальная оценка последовательности импульсов с учетом превышения и занижения скорости; контроль частоты вращения |
Электрические характеристики
| Допуск рабочего напряжения 2[%] | > 20 |
| Номинальное напряжение переменного тока[В] | 110...240 |
| Номинальное напряжение постоянного тока[В] | 27 |
| Допуск номинального напряжения[%] | > 20 |
| Допуск номинального напряжения 2[%] | 20...10 |
| Номинальная частота переменного тока[Гц] | 50...60 |
| Номинал изоляции[В] | 9 |
| Макс. потребляемая мощность переменного тока[Вт] | 6 |
| Макс. потребляемая мощность постоянного тока[Вт] | 4 |
| Вспомогательная энергия для датчиков DC[В] | 18.5...30; (SELV, ≤ 100 мА) |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 1; Количество релейных выходов: 1 |
Выходы
| Количество цифровых выходов | 1 |
| Количество релейных выходов | 1 |
| Допустимая нагрузка на контакт | 4 А (240 В переменного тока); 6 А (30 В постоянного тока); (омическое сопротивление) |
| Защита от короткого замыкания | да |
Диапазон измерения/установки
| Диапазон настройки Гц[Гц] | 0.1...1000 |
Точность/отклонения
Время отклика
| Задержка запуска[с] | 0.1...15 |
Программное обеспечение/программирование
| Регулировка точки переключения | потенциометр |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...60 |
| Температура хранения[°C] | -25...70 |
| Макс. относительная влажность воздуха[%] | 80; (40 ° C: 50% без конденсации) |
| Макс. высота над уровнем моря[м] | 2000 |
| Защита | IP 20 |
| Класс защиты клемм | IP 20 |
| Степень загрязнения | 2; (≤ 240 В переменного тока) |
Испытания/сертификаты
| Одобрение | UL: N001 |
| MTTF[годы] | 212 |
Механические данные
| Вес[г] | 242 |
| Корпус | прямоугольный |
| Тип крепления | крепление на DIN-рейку; (TH35 (EN 60715)) |
| Размеры[мм] | 93 x 25,4 x 109,1 |
| Материалы | корпус: PC-GF20 |
Дисплеи/элементы управления
| Дисплей | | источник питания | 1 x LED, зеленый | | входной сигнал | 1 x LED, желтый | | Вывод | 1 x LED, зеленый | | включить сигнал | 1 x LED, желтый |
|
Аксессуары
| Объем поставки | | разъем: 5 x 4-полюсный, с винтовым соединением, E40173 |
|
Электрическое подключение
| Подключение | штыревые наконечники: 4 x; Интервал: 5,0 мм |
