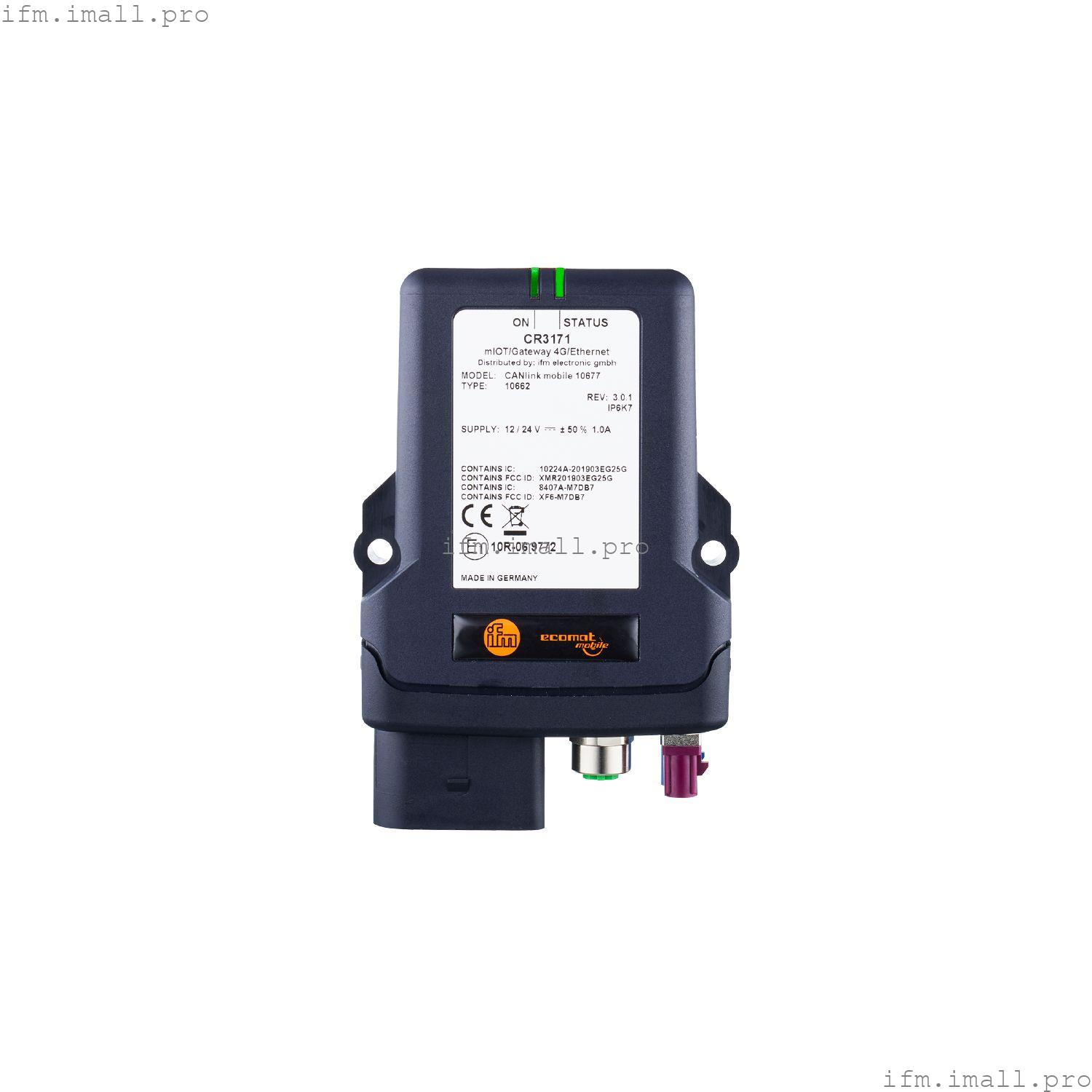

IFM CR3171
mIOT/Gateway 4G/Ethernet
Радиомодем Ethernet LTE/GNSS
- Шлюз мобильного Интернета вещей с подключением к мобильной сети 4G / LTE
- Глобальная передача данных о машине и положении в облако
- Безопасная сквозная связь TLS
- Буферизация данных даже при нестабильных радиосвязях
- Подключение в реальном времени для диагностики / отладка и обновления программного обеспечения
Технические характеристики
Применение
| Примечание об утверждении радиосвязи | | Список стран, применяющих Европейскую директиву по радиооборудованию 2014/53/EU (RED), можно найти в разделе “Загрузки”. |
|
Электрические характеристики
| Рабочее напряжение[В] | 6...36 постоянного тока |
| Номинальное напряжение постоянного тока[В] | 12 / 24 |
| Допуск номинального напряжения[%] | 50 |
| Потребляемый ток[мА] | < 290; (24 В; спящий режим: <= 1 мА) |
Входы/выходы
| Количество входов и выходов | Количество аналоговых входов: 4; Количество цифровых выходов: 1 |
Входы
| Количество аналоговых входов | 4 |
| Аналоговый вход (напряжение)[В] | 0...15 |
| Разрешение аналогового входного сигнала | 12 бит |
Выходы
| Количество цифровых выходов | 1 |
| Диапазон напряжения DC[В] | 6...36 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 500 |
Диапазон измерения/установки
| Измерение ускорения |
|---|
| Разрешение | 16 Бит |
| Количество измерительных осей | 3 |
| Диапазон измерения ускорения[г] | ± 16 |
| измерение наклона |
|---|
| Разрешение | 16 Бит |
| Количество измерительных осей | 3 |
| Диапазон измерения скорости рыскания транспортного средства[°/с] | ± 250 |
Интерфейсы
| Коммуникационный интерфейс | Bluetooth; GNSS; Мобильные сети; WLAN |
| Bluetooth |
|---|
| Стандарт передачи | EDR 2.1; EDR 5.0 |
| Диапазон частот | 2,402 ... 2,48 ГГц |
| мощность передачи[мВт] | 9.46; (Bluetooth 2.1 + EDR; 9,95 мВт: Bluetooth 5.0; Встроенная антенна) |
| GNSS |
|---|
| Диапазон частот | GPS; ГЛОНАСС; Beidou; Galileo; QZSS |
| Мобильные сети |
|---|
| Стандарт передачи | GSM; GPRS; EDGE; UMTS; HSPA; 3G; 4G; LTE Cat-4 |
| Диапазон частот | 2G / GSM / GPRS / EDGE: 850 / 900 / 1800 / 1900 ; 3G / UMTS / HSPA: 850 (B5) / 900 (B8) / 1700 (B4) / 1900 (B2) / 2100 (B1); 4G / LTE Cat 4: B1, B2, B3, B4, B5, B7, B8, B12, B13, B19, B20, B25, B26, B28, B38, B39, B40, B41 |
| Примечание по интерфейсам | |
| WLAN |
|---|
| Стандарт передачи | IEEE 802.11 a / b / g /n |
| Диапазон частот | 2,412 ... 2,472 ГГц; 5150 ... 5350 ГГц; 5470 ... 5725 ГГц; 5725 ... 5785 ГГц |
| мощность передачи[мВт] | 72,11; (2,412 ... 2,472 ГГц; 91,62 мВт: 5150 ... 5350 ГГц; 58,08 мВт: 5470 ... 5725 ГГц; 24,43 мВт: 5725 ... 5785 ГГц; встроенная антенна) |
Условия эксплуатации
| Температура окружающей среды[°C] | -40...75 |
| Защита | IP 6K7; (с установленными разъемами или защитными колпачками) |
Испытания/сертификаты
| ЭМС | | EN 301489-1 | | | EN 301489-17 | | | EN 301489-19 | | | EN 301489-52 | | | EN IEC 61000-6-2 | | | EN ISO 13766-1 | | | EN 62311 | |
|
| Одобрение радиосвязи | EN 301511, EN 300440, EN 301908-1, EN 301908-2, EN 301908-13, EN 300328, EN 303413 |
| Стандартный | EN 62368-1; EN 301893; EN IEC 63000 |
Механические данные
| Вес[г] | 254 |
| Материалы | корпус: PA черный |
Дисплеи/элементы управления
| Дисплей | | Статус | 2 x LED, многоцветных |
|
Аппаратное обеспечение
| Процессор | Двухъядерный процессор ARM Cortex A7 (650 МГц) |
| RAM | DDR3 RAM: 512 MB
FRAM: 32 KB |
| Массовое хранилище | Флэш-память 2,5 Гбайт |
Хранение данных
| Часы реального времени | да; UTC, буферизация батареи |
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение - вилка
| источник питания, CAN | Разъем: Micro Timer II |
Электрическое подключение - розетка
| Ethernet | Разъем: M12; кодировка: D |
Электрическое подключение - GNSS
| Разъем: FAKRA C; Литой корпус: бордово-фиолетовый |
Электрическое подключение - Мобильные сети
| Разъем: FAKRA D; Литой корпус: синий |
